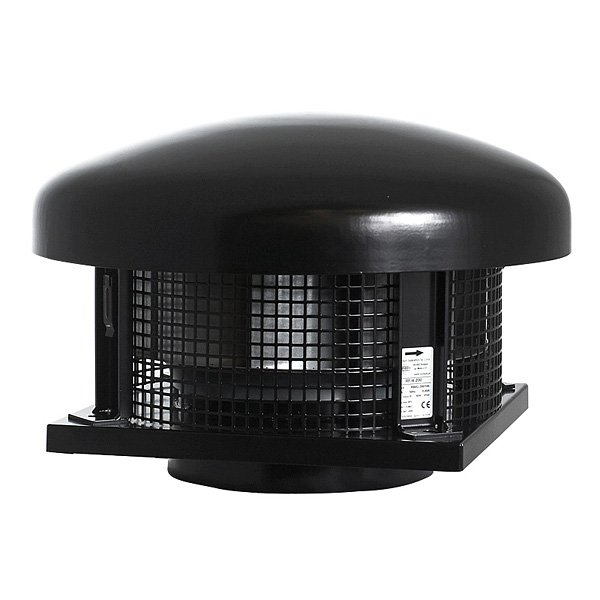

Wentylator dachowy RF (do 15.750 m3/h)

Producent:
Kod produktu: wybierz wariant
RF/2-125S 230V, 50HZ 685.11 557.00 Dostępność
RF/2-160S 230V, 50HZ 766.29 623.00 Dostępność
RF/2-200S 230V, 50HZ 1276.74 1038.00 Dostępność
RF/4-125S 230V, 50HZ 793.35 645.00 Dostępność
RF/4-160S 230V, 50Hz 819.18 666.00 Dostępność
RF/4-200S 230V, 50HZ 1088.55 885.00 Dostępność
RF/4-250S 230V, 50HZ 1988.91 1617.00 Dostępność
RF/4-250T 400VY, 50Kz 2271.81 1847.00 Dostępność
RF/6-250S 230V, 50HZ 2056.56 1672.00 Dostępność
RF/4-315S 230V, 50HZ 2365.29 1923.00 Dostępność
RF/4-315T 400V, 50HZ 2365.29 1923.00 Dostępność
RF/6-315S 230V, 50HZ 2291.49 1863.00 Dostępność
RF/4-355T 400V, 50HZ 2596.53 2111.00 Dostępność
RF/4-400S SN 230V, 50HZ 4371.42 3554.00 Dostępność
RF/4-400T SN 400V, 50HZ 4306.23 3501.00 Dostępność
RF/4-450T SN 400V, 50HZ 4892.94 3978.00 Dostępność
RF/4-500T SN 400V, 50HZ 7763.76 6312.00 Dostępność
RF/6-355T 400V, 50HZ 2805.63 2281.00 Dostępność
RF/4-355S 2799.48 2276.00 Dostępność
RF/4-355T 2686.32 2184.00 Dostępność
RF/4-400S 3394.80 2760.00 Dostępność
RF/4-400T 3737.97 3039.00 Dostępność
RF/4-450S 230V, 50HZ 4218.90 3430.00 Dostępność
RF/4-450T/L 4244.73 3451.00 Dostępność
RF/4-450T/H 3991.35 3245.00 Dostępność
RF/6-355T 2710.92 2204.00 Dostępność
RF/4-500T/L 4737.96 3852.00 Dostępność
RF/4-500T/H 5320.98 4326.00 Dostępność
RF/4-560T/L 400V, 50Hz 7892.91 6417.00 Dostępność
RF/4-560T/H 400V, 50Hz 6841.26 5562.00 Dostępność
RF/6-400T 400V, 50HZ 2977.83 2421.00 Dostępność
RF/6-450T 400V, 50Hz 3774.87 3069.00 Dostępność
RF/6-500S/H 230V, 50Hz 4801.92 3904.00 Dostępność
RF/6-500S/L 5232.42 4254.00 Dostępność
RF/6-500T 400V, 50Hz 5017.17 4079.00 Dostępność
RF/6-560S 230V, 50Hz 6499.32 5284.00 Dostępność
RF/6-560T 400V, 50Hz 7145.07 5809.00 Dostępność
RF/6-630T 400V, 50Hz 9729.30 7910.00 Dostępność
Cena katalogowa netto: 557.00 zł/szt
Cena katalogowa brutto: 685.11 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylatory dachowe wyciągowe RF przeznaczone są do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Stosowane są w instalacjach wyciągowych z mieszkań, supermarketów, hal przemysłowych, warsztatów, magazynów, toalet, garaży, parkingów, budynków gospodarczych.

Specyfikacja

Konstrukcja

W wentylatorach RF stosowane są wirniki z łopatkami pochylonymi do tyłu: w wielkościach 125, 160 z tworzywa sztucznego, 200 z ocynkowanej blachy stalowej, 250, 315, 355,400, 450, 500, 560, 630 z blachy aluminiowej. Obudowa wykonana z blachy stalowej, czasza w wielkościach 125-355 tłoczona z blachy stalowej, w wielkościach 400-630 z tworzywa sztucznego. Całość malowana na kolor czarny RAL9005. Obudowy z blachy ocynkowanej, nierdzewnej, aluminiowej mogą być wykonane na życzenie po wcześniejszej konsultacji. Wentylatory wielkości od 125 do 315 standardowo wyposażone są w króciec przyłączeniowy umożliwiający podłączenie przewodu wentylacyjnego. Wielkości 355-630 nie posiada króćca, żeby podłączyć przewód należy stosować złącza P i króćce K. Wentylatory przystosowane do pracy w pozycji pionowej, są przystosowane do montażu na dachach płaskich, po zastosowaniu odpowiednich podstaw dachowych RS mogą być montowane na dachach pochyłych. Na zamówienie urządzenie może być dostarczone po wcześniejszej konsultacji z producentem w innym, niż standardowy, kolorze z palety RAL (standardowo RAL 9005 - czarny).

Silnik elektryczny

Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Stopień ochrony IP44, klasa izolacji B. Silniki przystosowane do płynnej regulacji prędkości obrotowej. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem.

Wymiary


RF125

RF160


RF200


RF355


RF400

RF450


RF500

RF560


RF630


Dane techniczne

  n
[obr/mi,000000000000n]
P
[W]
U
[V]
I
[A]
V
[m3/h]
[dB(A)] m
[kg]
Klasa
izolacji
RF/2-125 2640 75 230  0,35 600 71 7,5 IP44
RF/4-125 1430 34 230 0,16 325 50 5,8 IP44
RF/2-160 2700 85 230 0,43 820 72 8 IP44
RF/4-160 1430 40 230 0,21 580 53 6,5 IP44
RF/2-200 1850 260 230 1,1 1590 78 11 IP44
RF/4-200 1400 85 230 0,4 1280 61 11 IP44
RF/4-250 1400 120 230 0,56 1700 61 14 IP44
RF/4-250T 1400 100 230 0,48 1700 63 14 IP44
RF/6-250 965 37 230 0,18 1140 51 14 IP44
RF/4-315 1400 230 230 1,2 2800 68 16 IP54
RF/4-315T 1400 200 230 1,1 2800 65 16 IP54
RF/6-315 875 70 - 0,33 1750 64 16 IP54
RF/4-355S 1310 275 - 1,25 4050 69 25 IP54
RF/4-355T 1415 320  - 1 4050 78 25 IP54
1065 235  - 0,7 3300 71
RF/6-355S 950 150  - 0,7 2750 67 25 IP54
RF/6-355T 950 120  - 0,4 2750 67 25 IP54
690 105  - 0,3 2200 64
RF/4-400S 1350 540  - 2,4 5500 81 31 IP54
RF/4-400T 1215 650  - 1,2 5500 81 31 IP54
860 370  - 0,54 4150 73
RF/6-400S 850 260  - 1,2 3700 73 31 IP54
RF/6-400T 875 265  - 0,65 3700 74 31 IP54
690 165  - 0,3 2980 68
RF/4-450S 1340 1050  - 4,7 7800 83 35 IP54
RF/4-450T 1350 1100  - 1,91 7800 83 35 IP54
1055 770  - 1,25 6550 78
RF/6-450S 815 320  - 1,4 5100 74 35 IP54
RF/6-450T 860 320  - 0,75 5100 74 35 IP54
660 225  - 0,4 3980 66
RF/8-450S 815 210  - 1,1 3850 67 35 IP54
RF/8-450T 615 185  - 0,55 3850 67 35 IP54
465 95  - 0,21 2950 64
RF/4-500T 1240 1700  - 3 10050 87 40 IP54
882 920  - 1,8 7700 78
RF/6-500S 860 585  - 2,7 7400 78 40 IP54
RF/6-500T 860 500  - 1,1 7280 78 40 IP54
640 335  - 0,6 5400 70
RF/8-500S 660 305  - 1,5 5800 72 40 IP54
RF/8-500T 610 275  - 0,75 5250 71 40 IP54
450 150  - 0,35 3760 66
RF/4-560T 1300 3550  - 5,9 15050 93 42 IP54
1015 2200  - 3,6 12600 87
RF/6-560S 870 1000  - 4,5 10200 82 42 IP54
RF/6-560T 875 960  - 1,9 10200 82 42 IP54
685 640  - 1,2 8010 72
RF/8-560T 590 450  - 0,88 6860 72 42 IP54
395 230  - 0,41 4950 66
RF/6-630T 927 2200  - 5 15750 84 50 IP54
802 1700  - 2,9 12720 79
RF/8-630T 630 910  - 2,2 11800 78 50 IP54
465 510  - 1 8750 72

Więcej szczegułów w Karcie katalogowej RF - zakładka Do Pobrania

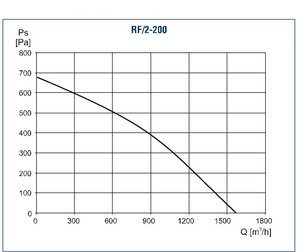

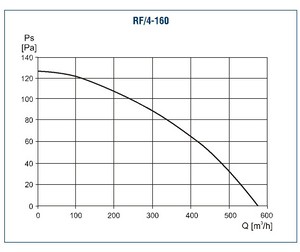

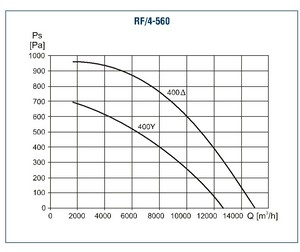

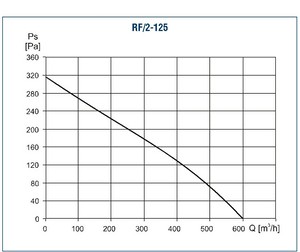

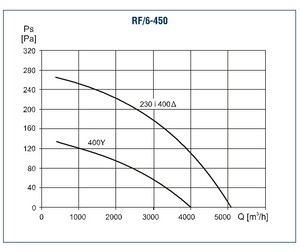

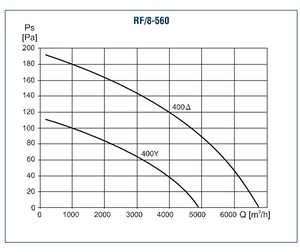

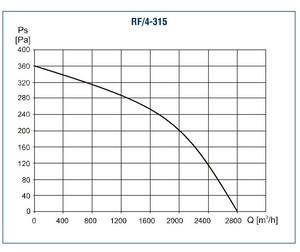

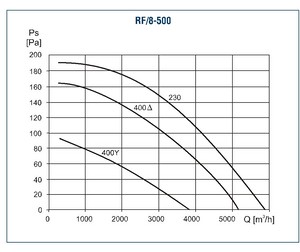

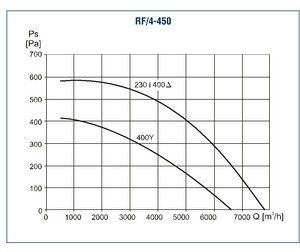

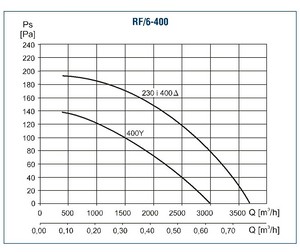

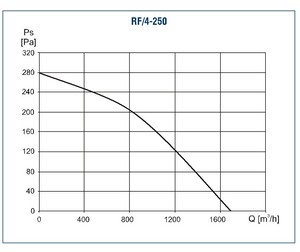

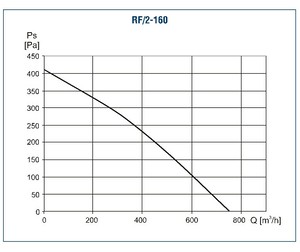

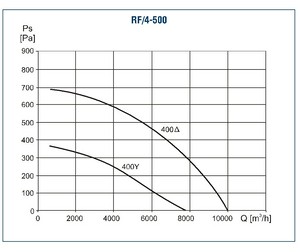

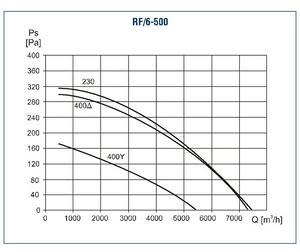

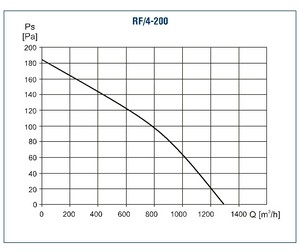

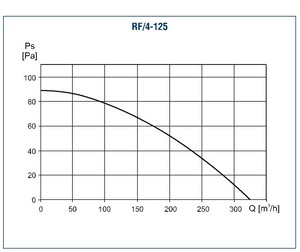

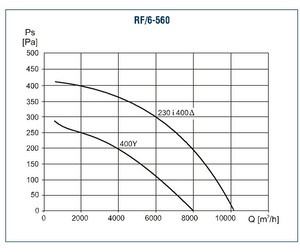

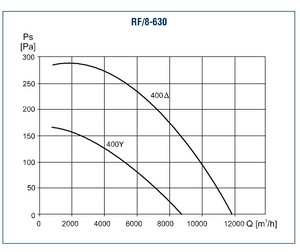

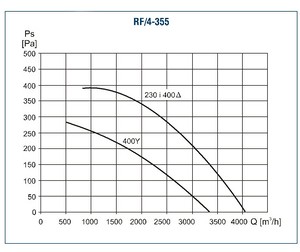

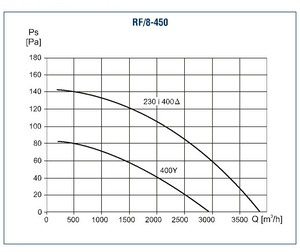

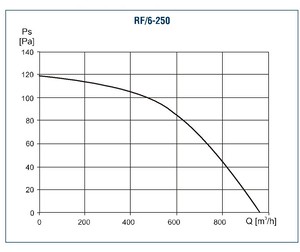

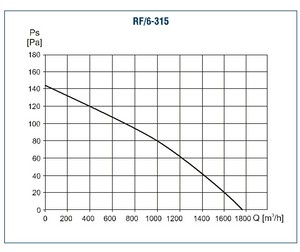

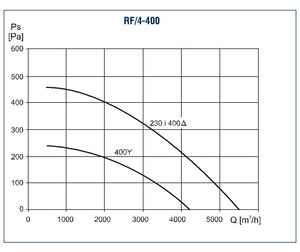

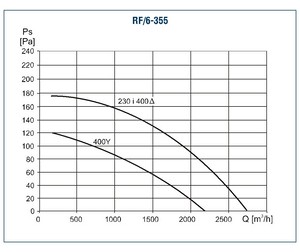

Charakterystyki
