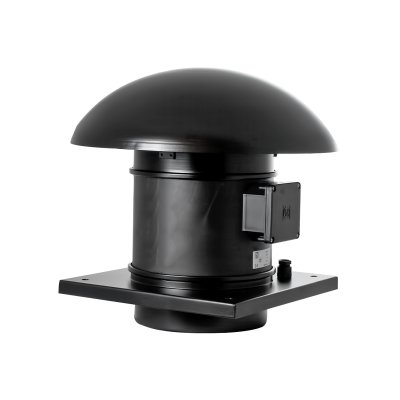

Wentylator dachowy TH (do 1.650 m3/h)

Producent: Venture Industries

Kod produktu: wybierz wariant

TH-500/150 3V 230V TH-500/150 3V 230V Dostępność

TH-500/160 3V 230V TH-500/160 3V 230V Dostępność

TH-800 3V 230V TH-800 3V 230V Dostępność

TH-800 N 3V 230V TH-800 N 3V 230V Dostępność

TH-1300 3V 230V TH-1300 3V 230V Dostępność

TH-2000 3V 230V TH-2000 3V 230V Dostępność

szt

Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Pobierz kartę w wersji PDF

Wentylator dachowy wywiewny lub nawiewny (w przypadku odwrotnego zamontowania modułu wentylatorowego) przeznaczony do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Wirnik z tworzywa sztucznego (TH 500, 800) lub z blachy stalowej (TH 1300, 2000). Obudowa modeli TH 500 i 800 jest wykonana z tworzywa sztucznego, a TH 1300 i 2000 z blachy stalowej, pomalowanej farbą epoksydową.

Specyfikacja

Silnik elektryczny

Wentylatory TH wyposażone są w jednofazowe silniki indukcyjne z zewnętrznym wirnikiem zgodne ze standardami UNE 20-113 i IEC 34-1, o stopniu ochrony IP 44 i klasie izolacji uzwojenia B.

W wykonaniu standardowym silniki te przystosowane są do pracy na dwóch prędkościach obrotowych (HF -ca 2500 obr./min, LF -ca 2000 obr./min) i posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem poprzez bezpiecznik automatyczny.

Wyposażenie dodatkowe

Przełącznik prędkości obrotowych REGUL 2, bezstopniowe regulatory prędkości obrotowej REB, opaski zaciskowe, etc.

Zastosowanie

Wentylacja nawiewno-wywiewna biur, sklepów, magazynów.
Współpraca z kuchennymi okapami wyposażonymi w separatory tłuszczu

Typ			Prędkość obrotowa [obr./min]			Wydajn. [m³/h]			Zakres spiętrzenia statycznego [Pa]			Poziom dźwięku [dB(A)]		Masa [kg]
	Wys. bieg	Nis. bieg		Wys. bieg	Nis. bieg		Wys. bieg	Nis. bieg		Wys. bieg	Nis. bieg
TH-500	Wywiew		2450	1800		470	355		210	300		64	57.5	3.8
TH-500	Nawiew		2450	1800		505	380		160	225		64.5	57	3.8
TH-800	Wywiew		2500	2100		775	620		365	435		70.5	65	5.6
TH-800N	Nawiew		2500	2000		860	695		190	125		74	69	5.6
TH-1300	Wywiew		2400	1800		1100	780		490	550		74	66	11.2
TH-1300	Nawiew		2400	1800		1150	845		200	325		83	74.5	11.2
TH-2000	Wywiew		2480	1750		1725	1200		500	600		77	69	17.2
TH-2000	Nawiew		2480	1800		1650	1245		160	390		87.5	75	17.2

Wymiary

Typ	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]
500	400	349	300	160	245	10	20	274	33
800, 800N	400	371	300	198	245	10	20	306	36
1300	546	457	435	248	330	12	20	372	42
2000	735	544	560	312	450	12	20	450	50

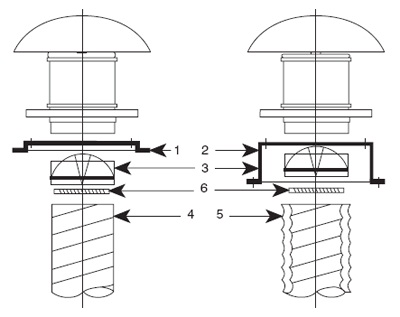

Montaż

Typ	Płyta adaptacyjna do podstawy	Podstawa dachowa cokołowa	Klapa zwrotna	Przewód elastyczny	Przewód elastyczny izolowany	Opaski zaciskowe
	1	2	3	4	5	6
TH-500	PD-TH300	CDS300	KPZ160	ALDL160	SNDL160	DG160
TH-800	PD-TH300	CDS300	KPZ200	ALDL200	SNDL200	DG200
TH-1300	PD-TH435	CDS435	KPZ250	ALDL250	SNDL250	DG250
TH-2000	PD-TH560	CDS560	KPZ315	ALDL315	SNDL315	DG315

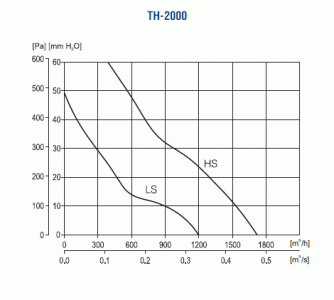

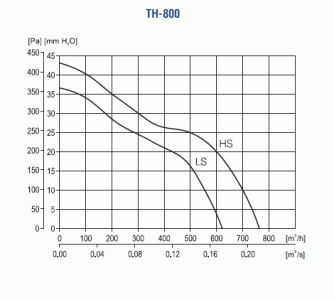

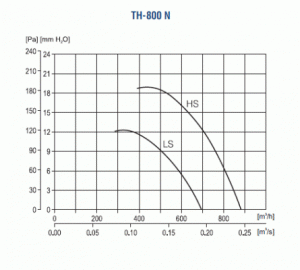

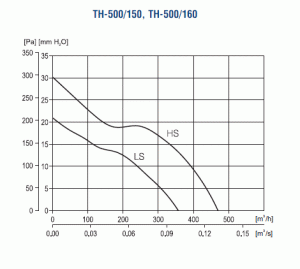

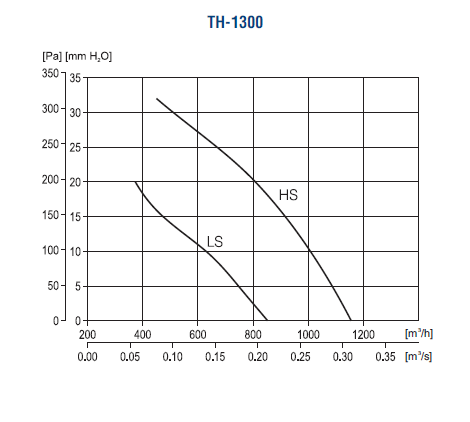

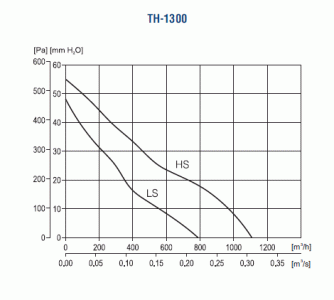

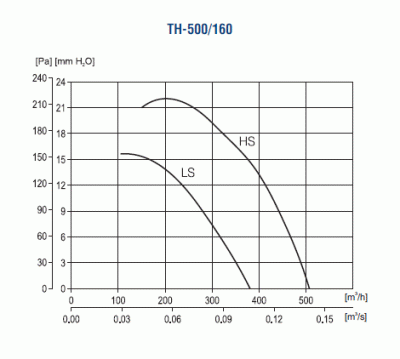

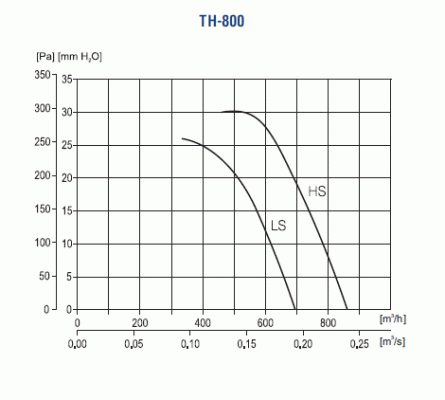

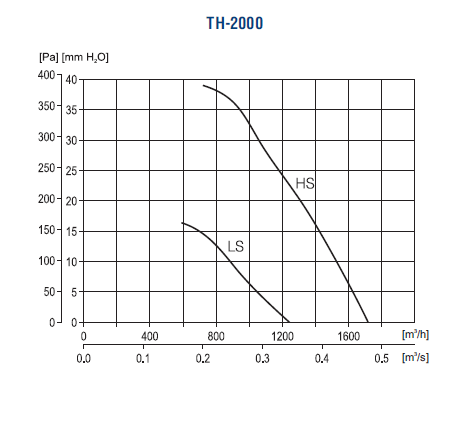

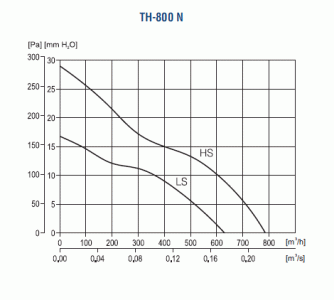

Charakterystyki

NAWIEW

WYWIEW
