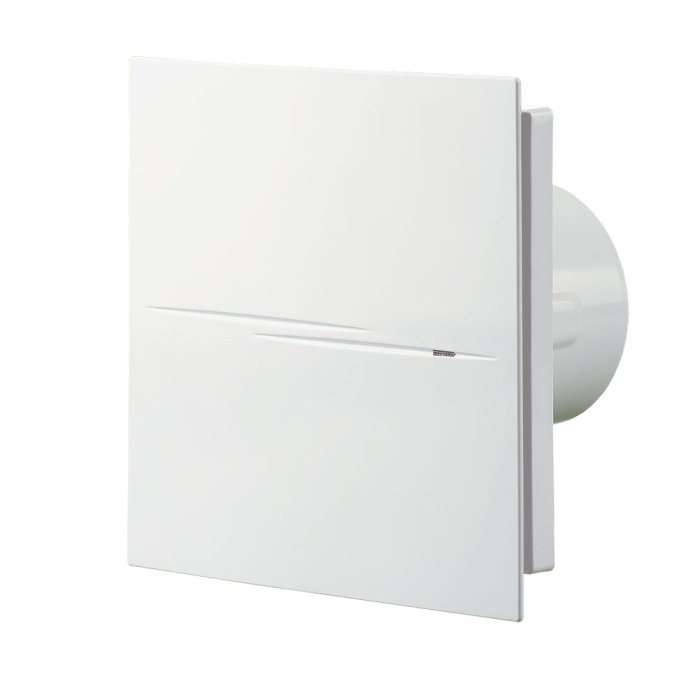

Wentylator osiowy QUIET STYLE
- Innowacyjne wentylatory wywiewne, w nowoczesnej stylistyce, zapewniające nowy poziom komfortu, przeznaczone do wentylacji pomieszczeń mieszkalnych (łazienek, kuchni, węzłów sanitarnych itp.)
- Maksymalny wydatek powietrza w połączeniu z niskim poziomem hałasu gwarantuje idealny mikroklimat.
- Przeznaczone do montażu w ciągach wentylacyjnych lub do łączenia z kanałami wentylacyjnymi Ø100 mm.
Konstrukcja
- Obudowa i wirnik wykonane są z wysokiej jakości tworzywa - ABS, odpornego na uszkodzenia mechaniczne oraz działanie promieni UV.
- Specjalnie zaprojektowana, aerodynamiczna forma wirnika o przepływie mieszanym zapewnia wysoki wydatek powietrza i niski poziom hałasu.
- Króciec wylotowy pozwala wmontować wentylator w ciąg wentylacyjny lub przyłączyć do kanału wentylacyjnego Ø 100 mm.
- Wentylator wyposażony jest w specjalnie zaprojektowany zawór zwrotny, zapobiegający cofaniu się powietrza i utracie ciepła w okresie bezczynności wentylatora.
- Króciec wylotowy wentylatora posiada specjalną strumienicę, która redukuje turbulencje strumienia powietrza, powoduje wzrost ciśnienia statycznego i przyczynia się do obniżenia poziomu hałasu.
- Wysoka klasa ochrony IP, która czyni wentylator idealnym rozwiązaniem do wentylacji łazienek. Elektroniczne komponenty wentylatora pokryte są specjalnymi, hermetycznymi osłonami.
Silnik
- Niezawodny silnik na łożyskach kulkowych o niskim poborze mocy - 7,5 W.
- Łożyska nie wymagają konserwacji i zawierają wystarczającą ilość smaru na cały okres eksploatacji silnika (ponad 40 000 godzin nieprzerwanej pracy).
- Silnik zainstalowany jest na gumowych przekładkach antywibracyjnych pochłaniających drgania od silnika i gwarantujących cichą pracę wentylatora.
- Silnik posiada termiczne zabezpieczenie przed przegrzaniem.
Wersje i opcje wentylatora
- Quiet Style T - wyposażony w timer (opóźnienie wyłączenia od 2 do 30 min.)
- Quiet Style TH - wyposażony w timer (opóźnienie wyłączenia od 2 do 30 min.) i czujnik wilgotności (próg działania 60-90% wilgotności względnej).
- Quiet Style V - wyposażony w wyłącznik sznurkowy.
Tryb pracy wentylatorów w wersji T i TH
Domyślnie wentylator pracuje stale na pierwszym biegu. W chwili zadziałania czujnika wilgotności lub wyłącznika, wentylator przełącza się na drugi bieg.
Sterowanie
Ręczne:
- Wentylator sterowany jest za pomocą pokojowego włącznika światła. Brak tegoż włącznika w zestawie.
- Wentylator sterowany jest za pomocą wbudowanego włącznika sznurkowego „V”. Brak tej opcji w przypadku montażu w suficie.
Regulatorów prędkości nie należy podłączać do wentylatorów w wersji: T,TH.
Automatyczne:
- Za pomocą sterownika wielofunkcyjnego BU - 1 - 60.Sterownik ten sprzedawany jest oddzielnie.
- Za pomocą timera "T"(wbudowany timer umożliwia pracę wentylatora przez okres od 2 do 30 min. od momentu jego odłączenia na wyłączniku).
- Za pomocą czujnika wilgotności i timera "TH" (jeżeli wilgotność w pomieszczeniu przewyższy ustawioną na czujniku wartość 60-90%, wentylator automatycznie włączy się i pracuje do momentu, kiedy wilgotność nie uzyska wymaganego poziomu; wentylator pracuje nadal przez okres ustawiony na timerze i wyłącza się.
Montaż
- Wentylator montowany jest bezpośrednio w otworze kanału wentylacyjnego.
- W przypadku pewnej, niewielkiej odległości od kanału wentylacyjnego można zastosować kanały elastyczne. Kanał elastyczny podłączany jest do króćca wentylatora za pomocą opaski zaciskowej.
- Wentylator mocowany jest do ściany za pomocą wkrętów.
- Wentylator może być montowany na suficie.
Dane techniczne
Napięcie [V] | Pobór mocy [W] | Prąd [A] | Maksymalny wydatek powietrza [m3/h] | Poziom ciśnienia akustycznego w odległości 3m [dB(A)] | Waga [kg] | |
100 Quiet Style | 230 | 7,5 | 0,049 | 90 | 26 | 0,66 |

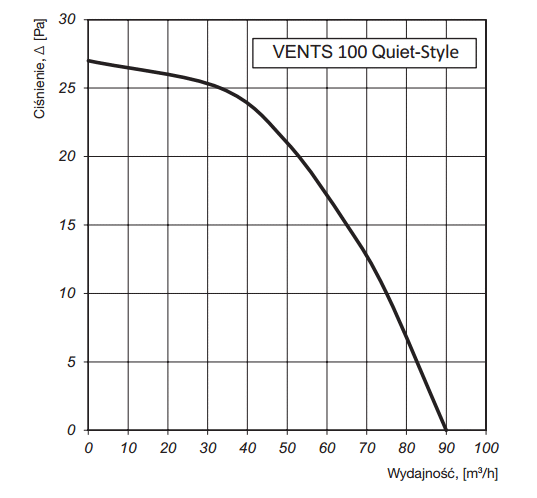

Charakterystyki

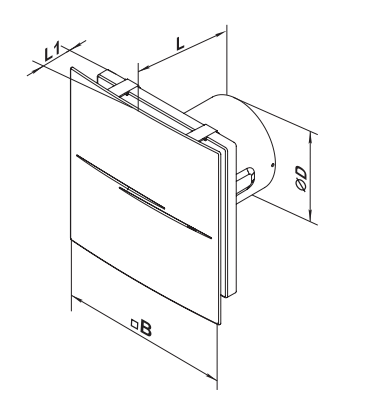

Wymiary
ØD | B | L | L1 | |
100 Quiet Style | 99 | 200 | 130 | 49 |
