Wentylator kanałowy izolowany TT Silent M (do 2050 m3/h)

Producent:
Kod produktu: VENTS TT SILENT M
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

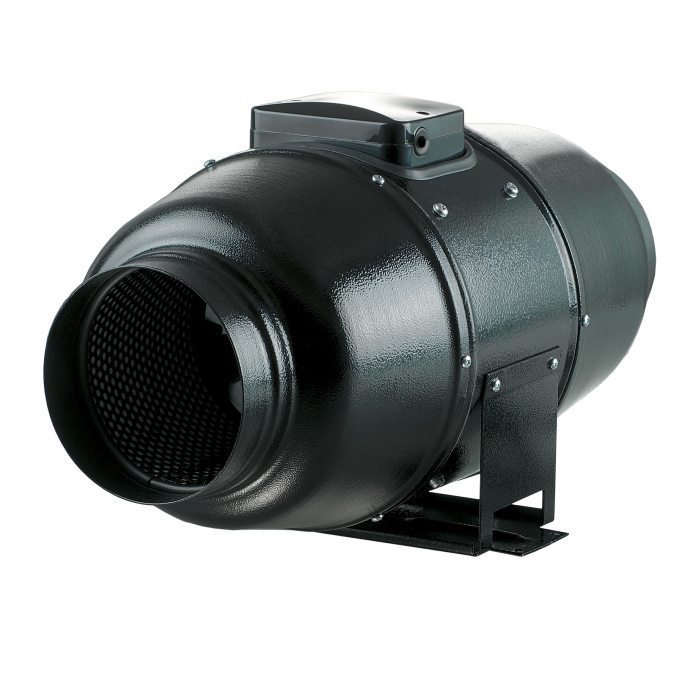

Wentylator kanałowy izolowany VENTS TT Silent M jest ukryty w specjalnie skonstruowanej, odpornej na działanie temperatury, izolowanej akustycznie obudowie.

VENTS Silent-M to połączenie szerokich możliwości i wysokiej wydajności zarówno wentylatorów osiowych, jak i odśrodkowych – zapewnia silny strumień powietrza i wysoki spręż.

VENTS Silent-M jest polecany w celu uzyskania wydajnej wentylacji nawiewno-wywiewnej pomieszczeń różnego zastosowania o wysokich wymogach co do poziomu hałasu, np. w bibliotekach, salach konferencyjnych, instytucjach naukowych, przedszkolach, itp.

VENTS Silent-M jest przeznaczony do stosowania z kanałami okrągłymi o śr. 100-315 mm. Maksymalna wydajność wentylatora do 1950 m3/h.

Obudowa

- Zewnętrzna część obudowy wykonana ze stali malowanej proszkowo na kolor czarny
- Wewnętrzna izolacja w postaci 50 mm warstwy wełny mineralnej
- Wewnętrzna część obudowy wykonana z wysokogatunkowego ABS. Perforacja wewnętrznej części obudowy powoduje rozproszenie fal dźwiękowych i zwiększa absorbcję dźwięku w warstwie izolacyjnej.
- Specjalny profil łopat wirnika oraz ukształtowanie obudowy pozwala na precyzyjne prowadzenie skoncentrowanego strumienia powietrza oraz minimalizowanie jego oporów
- Wyposażona w puszkę przyłączeniową.

Silnik

- Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe.
- Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny).
- Klasa ochrony silnika: IP X4.

Montaż

- Możliwy jest montaż pod dowolnym kątem względem osi wentylatora.
- Obudowa wentylatora wyposażona jest we wspornik mocujący, dzięki któremu wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu.
- Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo (w celu zwiększenia ciśnienia pracy).
- Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR

Regulacja prędkości

- Wbudowany dwustopniowy przełącznik prędkości min-max (opcja „W”)
- Wbudowany przełącznik z płynną regulacją prędkości (opcja „P”)współpracujący z zewnętrznym triakowym lub transformatorowym regulatorem prędkości (dostępnym na dodatkowe zamówienie)
- Wbudowany timer z możliwością ustawienia opóźnienia czasowego od 2 do 30 min (opcja „T”).

Programowany za pomocą modułu elektronicznego z regulacją prędkości termostatem elektronicznym z wbudowanym czujnikiem temperatury, przewodem zasilającym i wtyczką (opcja „U/ U1’).

Zasada działania wentylatora z modułem elektronicznym z regulacją prędkości termostatem elektronicznym z wbudowanym czujnikiem temperatury:

- Na pokrętle termostatu należy ustawić progową wartość temperatury powietrza.
- Za pomocą pokrętła regulacji prędkości ustawić minimalna prędkość silnika.
- Silnik przełączy się na maksymalną prędkość w chwili kiedy temperatura powietrza osiągnie wartość ustawiona na termostacie.
- Silnik przełączy się do poprzednich ustawień kiedy temperatura powietrza spadnie poniżej wartości ustawionej na termostacie.

Aby uniknąć częstego przełączania między prędkościami, aktywuje się opóźnienie czasowe:

- Możliwość 1: Opóźnienie bazujące na temperaturze („U/ U1”): silnik przełącza się na wyższą prędkość, jeśli temperatura przekracza o 2°C wartość ustawioną na termostacie. Powrót do poprzedniej prędkości następuje po spadku temperatury poniżej ustawionej wartości. Ten model pracy utrzymuje poziom temperatury w przedziale mocno zbliżonym do wymaganego a przełączanie między prędkościami jest rzadsze.
- Możliwość 2: Opóźnienie czasowe („Un/Un1”): Kiedy temperatura przekracza wartość ustawioną na termostacie, silnik przełącza się na wyższą prędkość, a opóźnienie czasowe aktywuje się na co najmniej 5 min. Kiedy temperatura spadnie poniżej ustawień na termostacie, silnik przełączy się do poprzednich ustawień po upływie czasu wskazanego na timerze. Ten sposób jest stosowany w celu ścisłej kontroli temperatury. Zmiany prędkości wentylatora z modułem U1 będą odbywać się częściej w porównaniu do algorytmu działania wentylatora z modułem U, jednakże najkrótszym czasem opóźnienia w jednym i drugim przypadku jest 5 min.

Dane techniczne

  TT SILENT-M 100 TT SILENT-M 125 TT SILENT-M 150
TT SILENT-M 160
Poziom obrotów min. max. min. max. min. max.
Napięcie [V] 1~230 1~230 1~230 1~230 1~230 1~230
Moc [W] 24 26 25 29 45 52
Pobór prądu [A] 0,10 0,11 0,11 0,13 0,20 0,23
Wydajność [m3/h] 170 240 230 340 405 555
Obroty [min-1] 2030 2630 1650 2310 1970 2645
Poziom ciśnienia akustycznego [dB(A)/3m] 24 29 23 28 26 33
Maksymalna temperatura pracy[ºC] 60 60 60 60 60 60
Klasa energetyczna D D D D C C
Stopień ochrony IP X4 IP X4 IP X4 IP X4 IP X4 IP X4



  TT SILENT-M 200 TT SILENT-M 250 TT SILENT-M 315
Poziom obrotów min. max. min. max. min. max.
Napięcie [V] 1~230 1~230 1~230 1~230 1~230 1~230
Moc [W] 78 110 125 177 230 320
Pobór prądu [A] 0,35 0,49 0,54 0,79 1,0 1,42
Wydajność [m3/h] 810 1020 1110 1400 1570 2050
Obroty [min-1] 2015 2445 1955 2440 1890 2430
Poziom ciśnienia akustycznego [dB(A)/3m] 31 36 34 38 36 40
Maksymalna temperatura pracy[ºC] 60 60 60 60 60 60
Klasa energetyczna C - - - - -
Stopień ochrony IP X4 IP X4 IP X4 IP X4 IP X4 IP X4

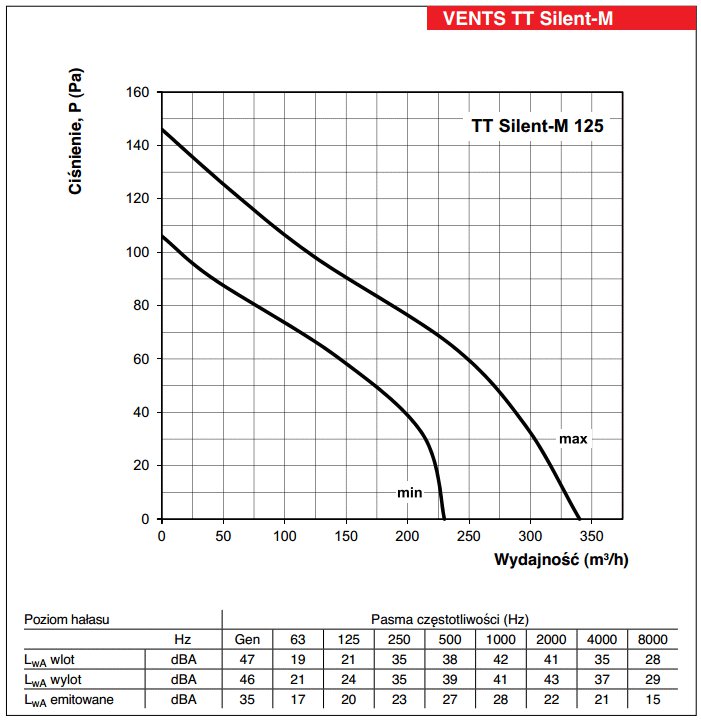

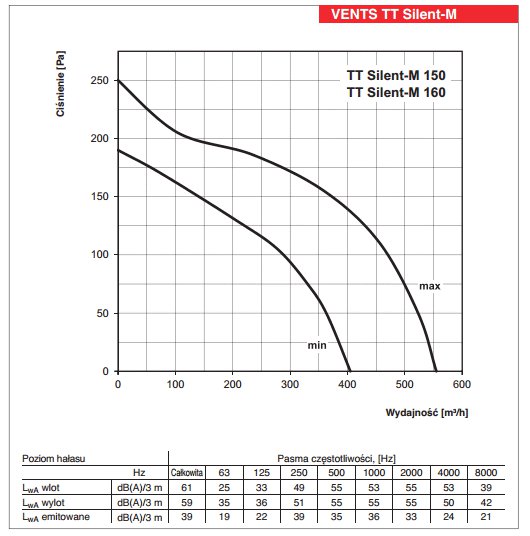

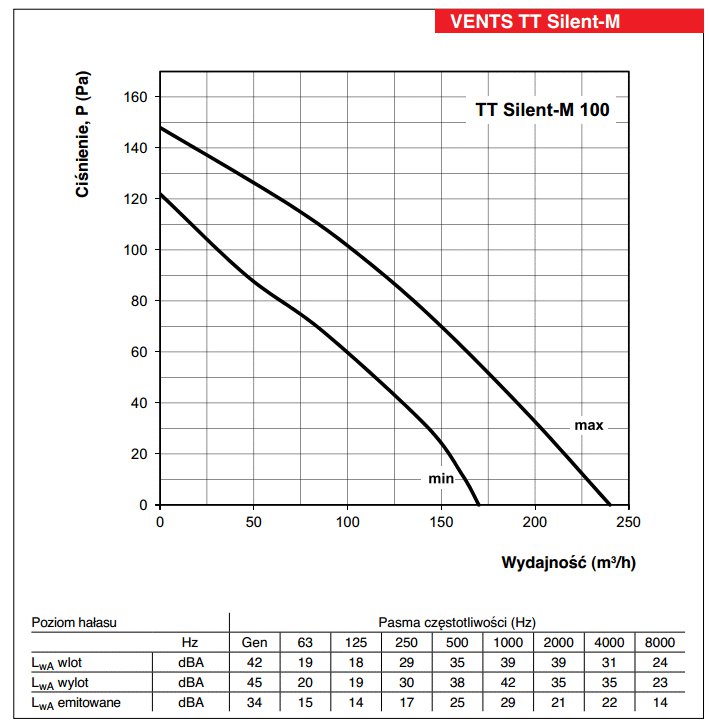

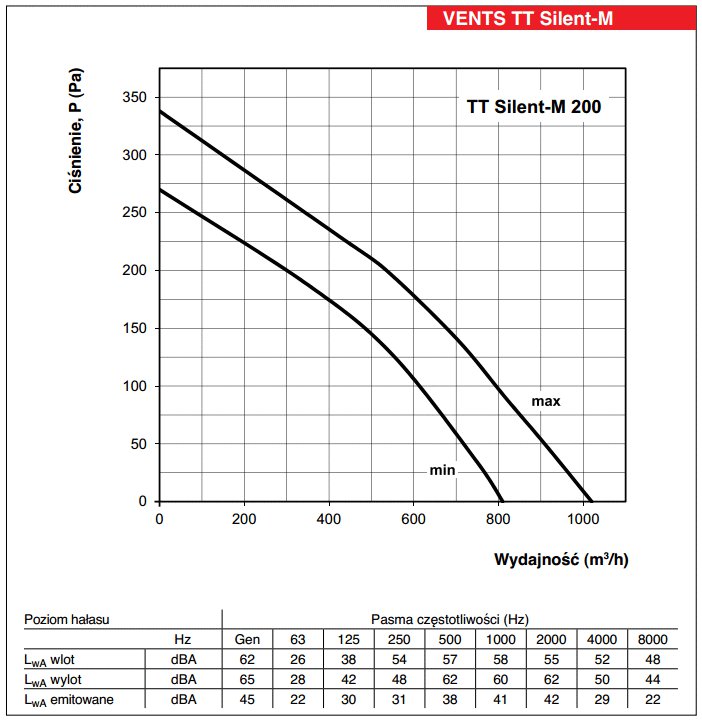

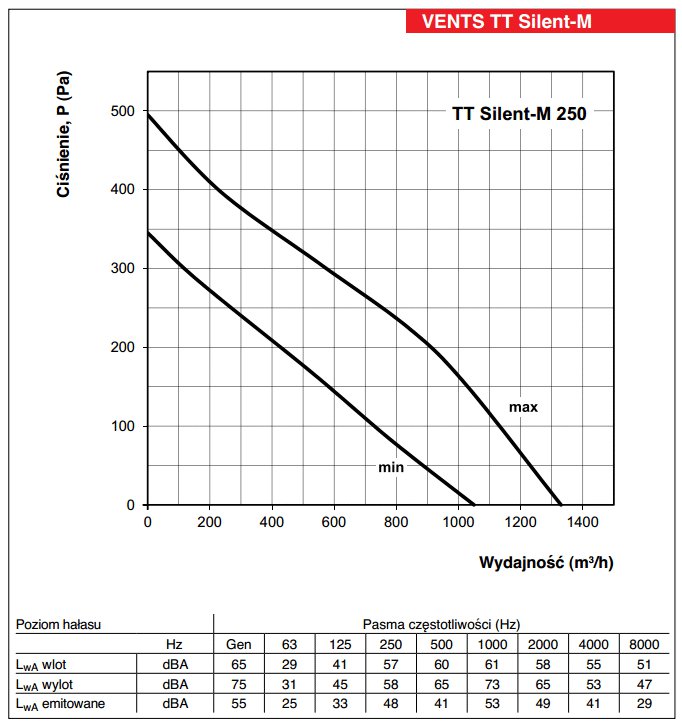

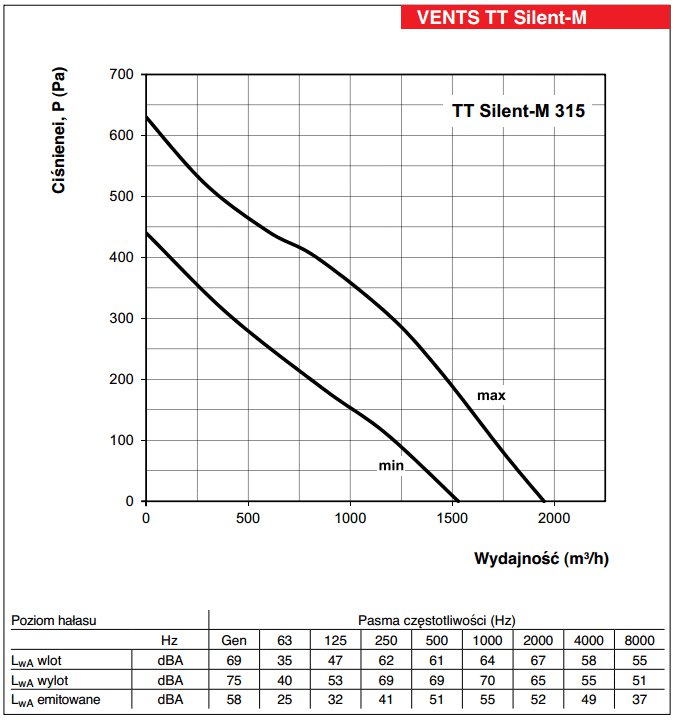

Charakterystyki

1 2
3 4
5 6



Wymiary

500

Typ Wymiary [mm] Waga
[kg]
nr. rys.
ØD B B1 L H
TT SILENT-M 100 98 215 243 505 237 4,6 1
TT SILENT-M 125 123 215 243 474 237 4,6 1
TT SILENT-M 150 147 247 274 580 260 6,1 1
TT SILENT-M 160 157 247 274 580 260 6,1 1
TT SILENT-M 200 198 293 386 550 295 8,0 2
TT SILENT-M 250 248 358 445 658 360 15,0 2
TT SILENT-M 315 313 432 520 780 434 25,0 2
