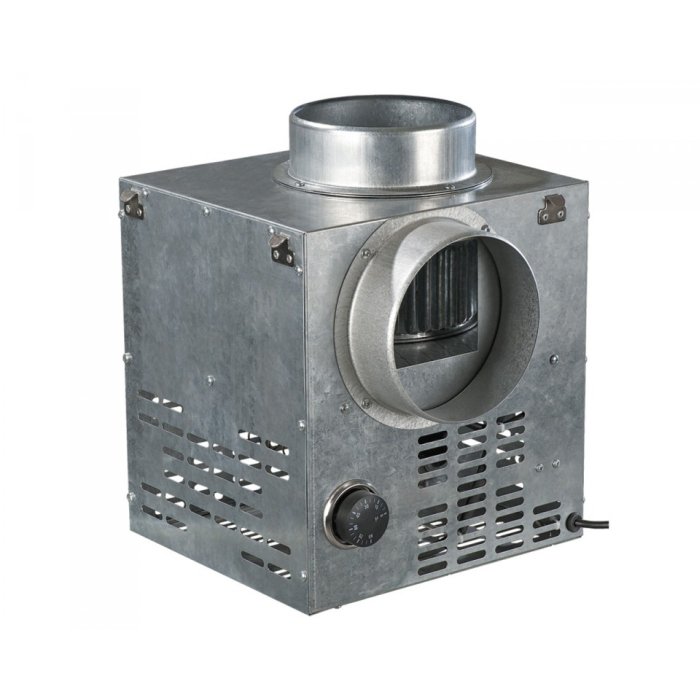

Wentylator kominkowy KAM EKO

Wentylatory kominkowe VENTS KAM EKO przeznaczone są do mechanicznego rozprowadzenia ciepłego powietrza jakie powstaje podczas palenia w kominku. Taki system jest stosowany do ogrzewania pomieszczeń domów gdzie mieszka się okresowo, ale również jako dodatkowe źródło ogrzewania, które pozwala ograniczyć koszty związane z ogrzewaniem domu w okresie zimowym.

Wentylator kominkowy plus prawidłowo zaprojektowany system rozprowadzania ciepłego powietrza pozwala racjonalnie podzielić ilość ciepłego powietrza jakie trafi a do poszczególnych pomieszczeń. Obudowa wentylatora wykonana jest ze stali ocynkowanej z izolacją termiczną i akustyczną z nie palnej wełny mineralnej. Obudowa w części wirnika elektrycznego wyposażona jest w perforację, która zapewnia cyrkulację powietrza i chłodzenie wirnika wentylatora. Wentylator wyposażony jest w termostat za pomocą którego można ustawiać wartość temperatury przy której wentylator będzie się włączał i wyłączał. Włączenie się wentylatora może odbywać się przy temp. od 0ºC do 90ºC w zależności od temperatury powietrza, która panuje w komorze cieplnej osłony kominka.

Silnik

W wentylatorach stosuje się jednofazowe silniki 230V/50 Hz. Klasa izolacji – F. Silnik ma wbudowane zabezpieczenie z automatycznym restartem zapobiegające jego przegrzaniu. Silnik elektryczny jest wyłączony ze strumienia powietrza transportowanego (ciepłego) i wyposażony w wirnik z zagiętymi łopatkami do przodu. Zastosowanie w silnikach łożysk
kulowych wydłuża znacząco okres eksploatacji wentylatora.

Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie.

Wentylator serii KAM EKO wyposażony jest w silnik z wirnikiem zewnętrznym.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora. Należy jednak pamiętać aby po wyłączeniu wentylatora przez termostat, ponowny rozruch wentylatora odbywał się przy pełnej prędkości obrotowej, a dopiero po osiągnięciu pełnej wydajności można ponownie regulować jego wydajność.

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Wentylator należy przymocować bezpośrednio
do podłoża, ściany lub sufi tu w taki sposób, aby otwory wentylacyjne znajdujące się na obudowie nie były zasłonięte. Miejsce montażu wentylatora powinno być w linii prostej nad komorą kominkową tak, aby ciepłe powietrze mogło swobodnie unosić się do góry do znajdującego się w wentylatorze termostatu.

Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym
znajdującym się w DTR.

Opcjonalne wyposażenie wentylatora

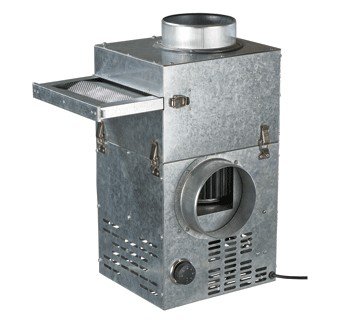

FFK – zdejmowany filtr metalowy dla oczyszczania przetłaczanego powietrza (klasa G3). Zamocowanie filtra do obudowy wentylatora za pomocą zamków zatrzaskowych zapewnia łatwy dostęp podczas konserwacji
i czyszczenia.

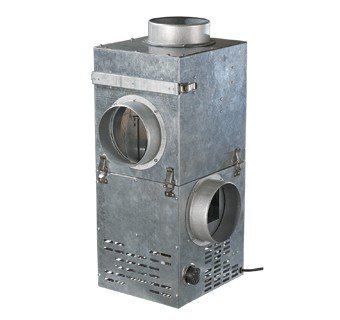

KFK – zdejmowana, metalowa komora zawierająca filtr metalowy (klasa G3) i termoregulacyjny zawór.
Zawór termoregulacyjny zapewnia odprowadzenie gorącego powietrza przy niepracującym silniku wentylatora (np. brak zasilania) oraz doprowadzenie do komory zimnego powietrza przy temperaturze gorącego powietrza z kominka
przekraczającej 90оC.

Zamocowanie w/w komory do obudowy wentylatora za pomocą zamków zatrzaskowych zapewnia łatwy dostęp podczas konserwacji i czyszczenia.

GFK – zawór grawitacyjny, który zapobiega wstecznemu ciągowi w instalacji. Kompletowanie wentylatora z komorą KFK i zaworem grawitacyjnym GFK zapewnia ochronę silnika przed przegrzaniem się, (kiedy silnik nie pracuje, na przykład z powodu braku prądu).

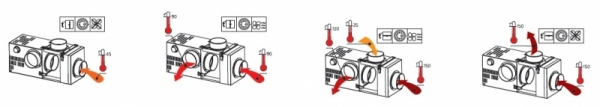

ZASADA PRACY WENTYLATORA KAM ECO
Kiedy temperatura powierza w kanale doprowadzającym powietrze do wentylatora osiąga dany poziom (ustawiony na termostacie wentylatora) wentylator włącza się automatycznie rozprowadzając ciepłe powietrze po całym domu za pomocą kanałów do rozprowadzenia ciepłego powietrza i wyłącza się kiedy temperatura spadnie poniżej zadanej wartości.
ZASADA PRACY WENTYLATORA KAM  ECO Z FILTREM FFK
Zasada działania jak wyżej plus dodatkowo oczyszczanie transportowanego powietrza.

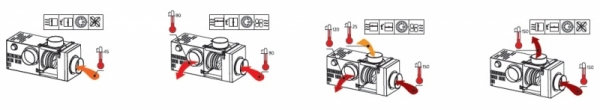

ZASADA PRACY WENTYLATORA KAM ECO Z ZAWOREM KFK
Zasada pracy jak wyżej plus dodatkowo odprowadzenie nadmiaru ciepłego powietrza przy niepracującym wentylatorze lub wymieszanie gorącego powietrza z zimnym, jeżeli temperatura transportowanego powietrza przekracza 90oC
ZASADA PRACY WENTYLATORA KAM ECO Z ZAWOREM KFK I GFK (BY-PASS)
Kiedy temperatura powietrza koło przestrzeni kominkowej osiąga dany poziom wentylator włącza się automatycznie rozdzielając oczyszczone przez filtr FFK ciepłe powietrze z kominka do innych pomieszczeń i wyłącza się kiedy temperatura obniża się poniżej zadanej wartości. System BY-PASS chroni wentylator przed przegrzaniem, (kiedy silnik nie pracuje, na przykład, gdy nie ma prądu) blokując przepływ przez niego gorącego powietrza powyżej 180oC i wyrzucając je poprzez upust do innego pomieszczenia. Kiedy do wentylatora przedostaje się bardzo gorące powietrze, system BY-PASS stabilizuje temperaturę, poprzez otwarcie dolotu do komory, w celu domieszania zimnego powietrza.
