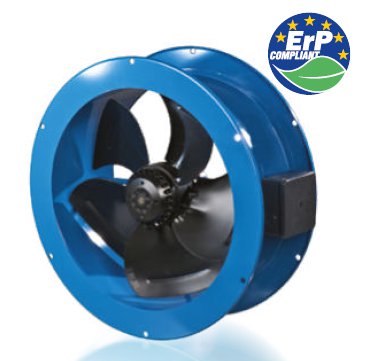

Wentylator osiowy VKF posiada wywiewne i nawiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.
Konstrukcja
Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.
Silnik
Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z posiadającym automatyczny restart. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero-biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.
Regulacja prędkości
Regulowanie prędkości może odbywać się w sposób płynny (regulator tyrystorowy), jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).
OV – instalowanie na ścianie za pomocą prostokątnej płyty montażowej.
OVK – instalowanie na ścianie przy pomocy okrągłej płyty montażowej.
VKF – instalacja na kanale wentylacyjnym przy pomocy kołnierzy.
Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
Dane techniczne
| VKF 2E 200 | VKF 2E 250 | VKF 2D 250 | VKF 4E 250 | VKF 4D 250 | VKF 2E 300 | |
| Napięcie [V] | 230 | 230 | 3~400 | 230 | 3~400 | 230 |
| Moc [W] | 55 | 80 | 80 | 50 | 60 | 145 |
| Pobór prądu [A] | 0,26 | 0,4 | 0,22 | 0,22 | 0,17 | 0,66 |
| Wydajność [m3/h] | 860 | 1050 | 1060 | 800 | 850 | 2230 |
| Obroty [min-1] | 2300 | 2400 | 2600 | 1380 | 1400 | 2300 |
| Poziom ciśnienia akustycznego (dB(A)/3m] | 48 | 50 | 51 | 38 | 38 | 53 |
| Temperatura pracy [ºC] | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 |
| Klasa energetyczna | C | B | B | - | - | - |
| Stopień ochrony | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 |
| VKF 2D 300 | VKF 4E 300 | VKF 4D 300 | VKF 4E 350 | VKF 4D 350 | VKF 4E 400 | |
| Napięcie [V] | 3~400 | 230 | 3~400 | 230 | 3~400 | 230 |
| Moc [W] | 145 | 75 | 75 | 140 | 140 | 180 |
| Pobór prądu [A] | 0,25 | 0,35 | 0,22 | 0,65 | 0,38 | 0,82 |
| Wydajność [m3/h] | 2310 | 1340 | 1310 | 2500 | 2520 | 3580 |
| Obroty [min-1] | 2350 | 1350 | 1380 | 1380 | 1380 | 1380 |
| Poziom ciśnienia akustycznego (dB(A)/3m] | 52 | 44 | 45 | 46 | 62 | 53 |
| Temperatura pracy [ºC] | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 |
| Stopień ochrony | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 |
| VKF 4D 400 | VKF 4E 450 | VKF 4D 450 | VKF 4E 500 | VKF 4D 500 | VKF 4E 550 | |
| Napięcie [V] | 3~400 | 230 | 3~400 | 230 | 3~400 | 230 |
| Moc [W] | 180 | 250 | 250 | 420 | 450 | 550 |
| Pobór prądu [A] | 0,47 | 1,2 | 0,6 | 1,95 | 0,9 | 2,55 |
| Wydajność [m3/h] | 3740 | 4680 | 5280 | 7060 | 6570 | 8800 |
| Obroty [min-1] | 1380 | 1350 | 1360 | 1300 | 1300 | 1300 |
| Poziom ciśnienia akustycznego (dB(A)/3m] | 54 | 56 | 56 | 58 | 60 | 52 |
| Temperatura pracy [ºC] | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 |
| Stopień ochrony | VKF IP X4 | VKF IP X4 | VKF IP X4 | VKF IP X4 | IP 24 | VKF IP X4 |
| VKF 4D 550 | VKF 4E 630 | VKF 4D 630 | VKF 6E 630 | |
| Napięcie [V] | 3~400 | 230 | 3~400 | 1~230 |
| Moc [W] | 750 | 750 | 800 | 540 |
| Pobór prądu [A] | 1,5 | 3,5 | 1,6 | 2,4 |
| Wydajność [m3/h] | 9700 | 11900 | 12200 | 10900 |
| Obroty [min-1] | 1350 | 1360 | 1320 | 850 |
| Poziom ciśnienia akustycznego (dB(A)/3m] | 64 | 67 | 69 | 59 |
| Temperatura pracy [ºC] | od -30 do +60 | od -30 do +60 | od -30 do +60 | od -30 do +60 |
| Stopień ochrony | IP 24 | VKF IP X4 | IP 24 | IP 24 |
Charakterystyki
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

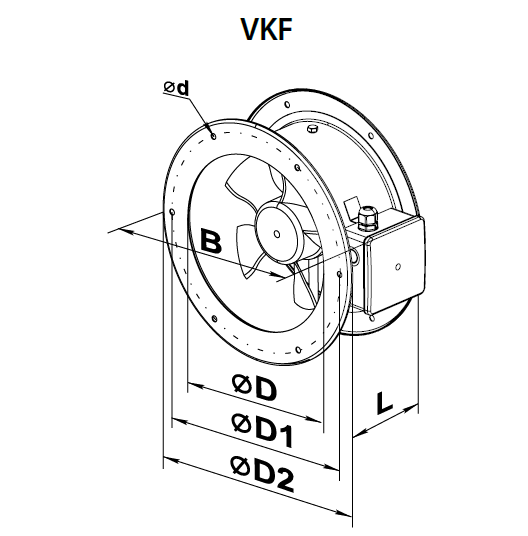

Wymiary
| Typ | Wymiary [mm] | Waga [kg] | ||||
| ØD | ØD1 | ØD2 | Ød | L | ||
| OVK 24 200 | 210 | 250 | 280 | 7 | 125 | 2,8 |
| OVK 2E 250 / OVK 2D 250 | 260 | 295 | 340 | 7 | 135 | 3,8 |
| OVK 4E 250 / OVK 4D 250 | 260 | 295 | 340 | 7 | 135 | 3,4 |
| OVK 2E 300 | 317 | 380 | 397 | 9 | 145 | 5,9 |
| OVK 2D 300 | 317 | 380 | 397 | 9 | 145 | 5,1 |
| OVK 4E 300 | 317 | 380 | 397 | 9 | 145 | 5,0 |
| OVK 4D 300 | 317 | 380 | 397 | 9 | 145 | 5,1 |
| OVK 4E 350 / OVK 4D 350 | 374 | 442 | 460 | 9 | 165 | 7,5 |
| OVK 4E 400 / OVK 4D 400 | 417 | 504 | 528 | 9 | 220 | 8,5 |
| OVK 4E 450 / OVK 4D 450 | 465 | 578 | 607 | 11 | 230 | 10,0 |
| OVK 4E 500 / OVK 4D 500 | 520 | 590 | 655 | 11 | 250 | 14,0 |
| OVK 4E 550 / OVK 4D 550 | 570 | 645 | 710 | 11 | 260 | 16,5 |
| OVK 4E 630 / OVK 4D 630 | 650 | 760 | 800 | 11 | 275 | 20,0 |
| OVK 6E 630 | 650 | 760 | 800 | 11 | 275 | 20,0 |
