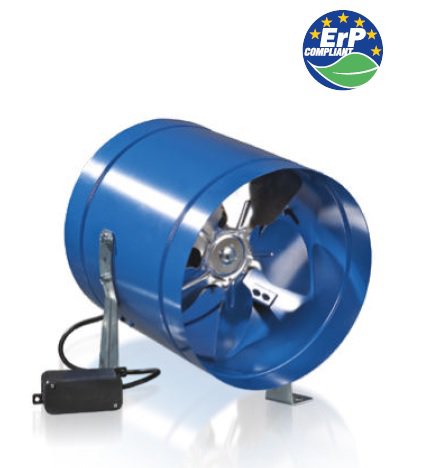

Wentylator osiowy VKOM (do 1700 m3/h)

Producent:
Kod produktu: wybierz wariant
VKOM 150 VKOM 150 0 0 Dostępność
VKOM 200 VKOM 200 0 0 Dostępność
VKOM 250 VKOM 250 0 0 Dostępność
VKOM 315 VKOM 315 0 0 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator osiowy VKF to wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie  wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 i  OVK1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę, istnieje także  możliwość instalacji wentylatorów serii OV1 i OVK1 na  ścianach zewnętrznych.

Konstrukcja

Obudowy wentylatorów VKOM, OV1, OVK1 wykonane są z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik

W wentylatorach zastosowane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Stopień ochrony silnika: IP 24.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

W zależności od serii, wentylator montuje się w kanale albo bezpośrednio na ścianie.
OV1 – montaż na ścianie przy pomocy prostokątnej płyty montażowej.
OVK1 – montaż na ścianie przy pomocy okrągłej płyty montażowej.
VKOM, VKOMz – montaż w systemie wentylacyjnym
lub bezpośrednio na ścianie za pomocą uchwytów montażowych znajdujących się w zestawie z wentylatorem. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne

  VKOM 150 VKOM 200 VKOM 250 VKOM 315
Napięcie [V] 230 230 230 230
Moc [W] 36 43 68 110
Pobór prądu [A] 0,26 0,28 0,48 0,75
Wydajność [m3/h] 200 405 1070 1700
Obroty [min-1] 1300 1300 1300 1300
Poziom ciśnienia akustycznego (dB(A)/3m] 33 32 37 42
Temperatura pracy [ºC] 40 40 40 40
Stopień ochrony VKOM IP X4 VKOM IP X4 VKOM IP X4 VKOM IP X4

Charakterystyki

1 2
3 4



Wymiary

159

Typ Wymiary [mm] Waga [kg]
ØD ØD1 ØD2 Ød L
OVK1 150 162 190 220 7 120 2,5
OVK1 200 208 270 300 7 120 2,5
OVK1 250 262 330 360 7 140 3,0
OVK1 315 312 390 420 9 170 5,1
