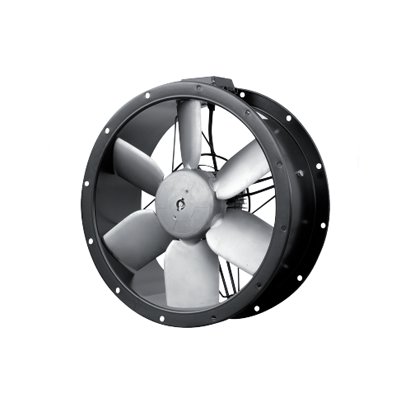

Wentylator przeciwwybuchowy TCBT

Producent:
Kod produktu: wybierz wariant
TCBT/4-315/H EXEIIT3 230/400V E71 TCBT Dostępność
TCBT/4-355/H EXEIIT3 230/400V TCBT Dostępność
TCBT/4-400/H EXEIIT3 230/400V TCBT Dostępność
TCBT/4-450/HB EXEIIT3 230/400V TCBT Dostępność
TCBT/4-500/HB EXEIIT3 230/400V 50HZ TCBT Dostępność
TCBT/4-560/HB EXEIIT3 230/400V 50HZ TCBT Dostępność
TCBT/4-630/HB EXEIIT3 230/400V TCBT Dostępność
TCBT/4-630/LB EXEIIT3 400V TCBT Dostępność
TCBT/4-710/HB EXEIIT3 230/400V TCBT Dostępność
TCBT/4-800/LB EXEIIT3 230/400V TCBT Dostępność
TCBT/6-450/HB EXEIIT3 400V 50HZ TCBT Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator przeciwwybuchowy TCBT

Wentylatory TCBT EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G–strefa 1 i/lub 2. Oznaczenie ATEX - II 2G Ex e IIC T3 Gb

Konstrukcja:

  • wentylator osiowy, przeciwwybuchowy o napędzie bezpośrednim,
  • wentylator do montażu w pozycji poziomej lub pionowej,
  • obudowa z blachy stalowej, zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową,
  • elementy złączne ze stali nierdzewnej,
  • wirnik aluminiowy wyważony dynamicznie,
  • zakres temperatury pracy: -20°C do +55°C (modele TCBT/4-315 do 630 mm oraz TCBT/6-355 do 710 mm), -20°C do +40°C (modele TCBT/4-710 do 800 mm oraz TCBT/6-800 mm)

Silnik elektryczny:

  • przeciwwybuchowy, trójfazowy 230/400V, 50Hz lub 400V, 50Hz,
  • stopień ochrony IP55,
  • klasa izolacji F,
  • nieprzystosowany do regulacji prędkości obrotowej

Dostępne warianty:

  • TCBT/4-315/H EXEIIT3 230/400V E71
  • TCBT/4-355/H EXEIIT3 230/400V
  • TCBT/4-400/H EXEIIT3 230/400V
  • TCBT/4-450/HB EXEIIT3 230/400V
  • TCBT/4-500/HB EXEIIT3 230/400V 50HZ
  • TCBT/4-560/HB EXEIIT3 230/400V 50HZ
  • TCBT/4-630/HB EXEIIT3 230/400V
  • TCBT/4-630/LB EXEIIT3 400V
  • TCBT/4-710/HB EXEIIT3 230/400V
  • TCBT/4-800/LB EXEIIT3 230/400V
  • TCBT/6-450/HB EXEIIT3 400V 50HZ

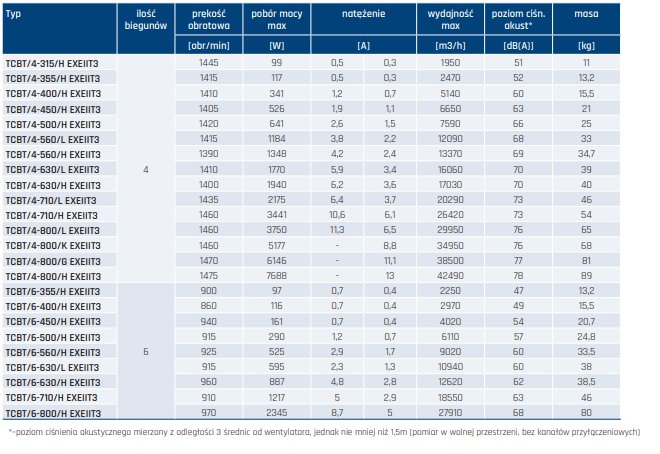

Dane techniczne

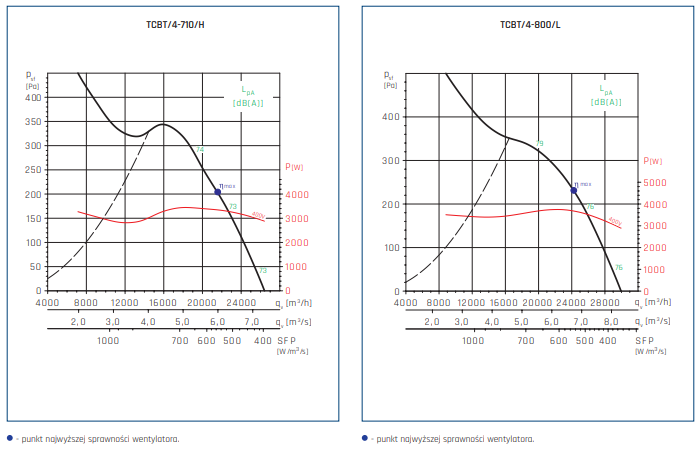

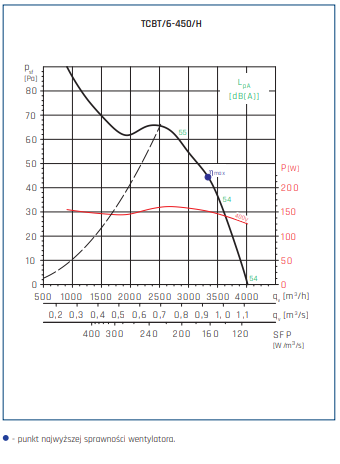

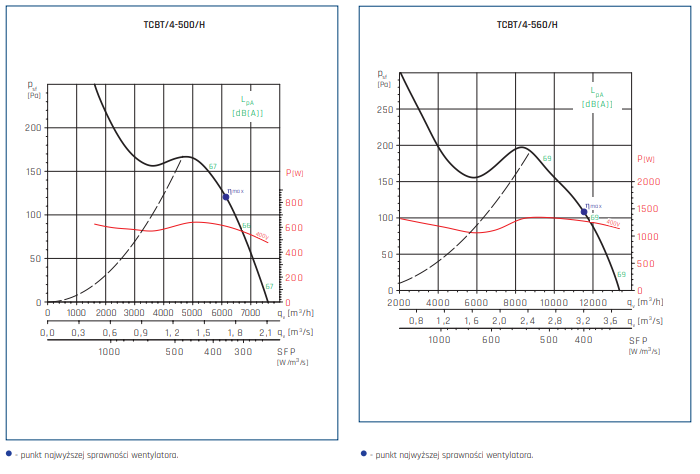

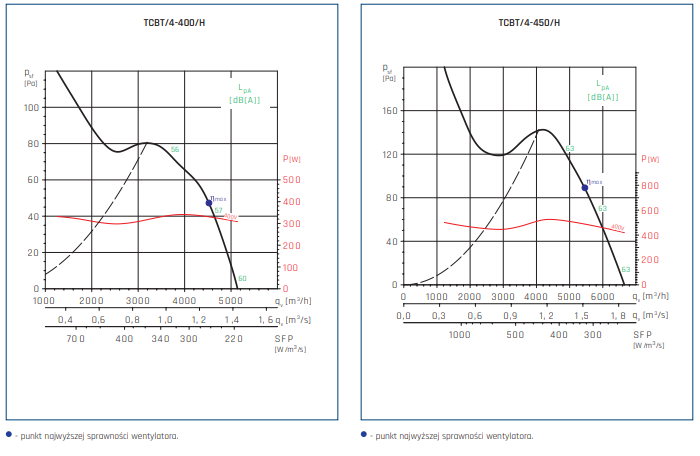

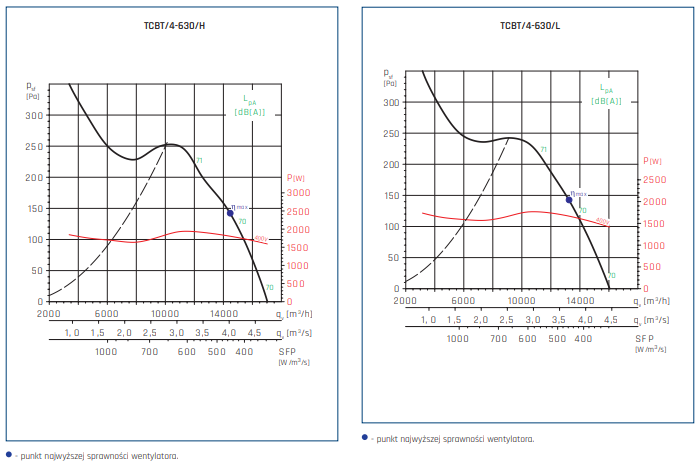

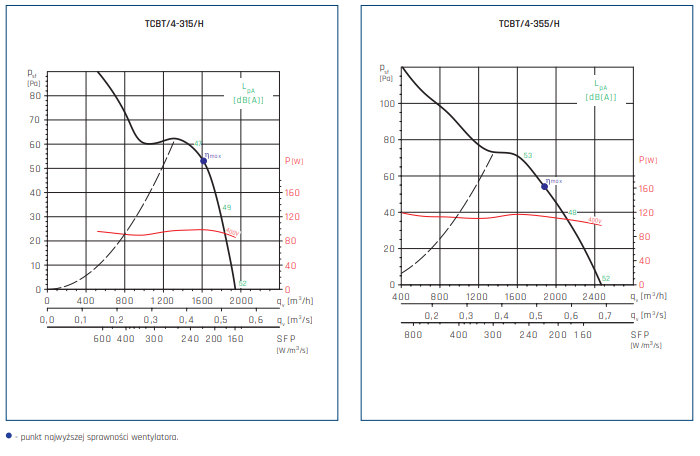

Charakterystyka

  • qV –Przepływ powietrza [m3 /h] lub [m3 /s]
  • psf–Ciśnienie statyczne [Pa]
  • SFP–Moc właściwa wentylatora [W/(m3 /s)]
  • P–Pobór mocy [W]
  • Parametry wyznaczone bez regulatora
  • Charakterystyka wentylatora wyznaczona zgodnie z ISO 5801
  • Poziom ciśnienia akustycznego dB(A), wyznaczany w wolnej przestrzeni w odległości 3 średnic od wentylatora, jednak nie mniej niż 1,5m.
11
2
3
4
5

6

7

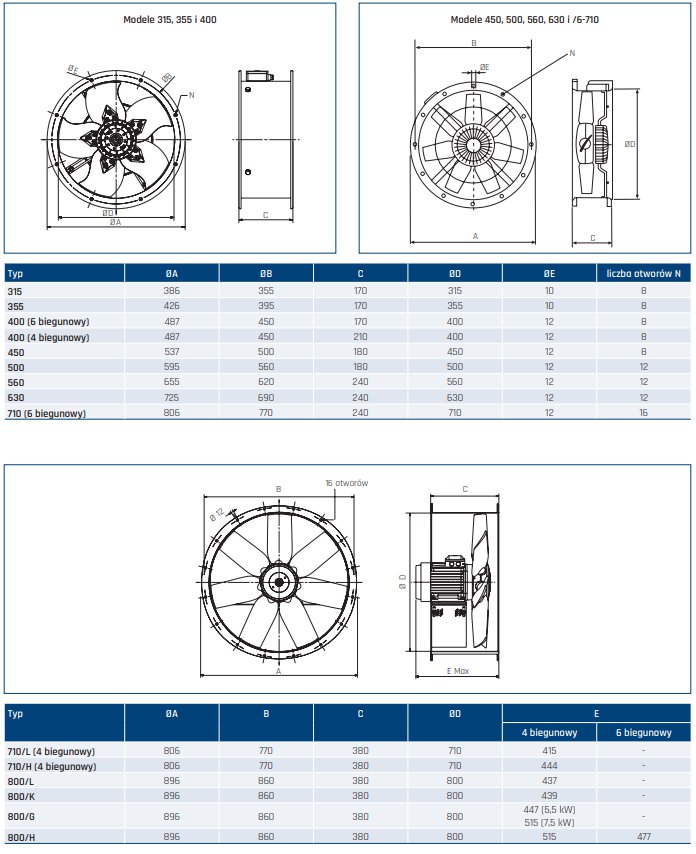

Wymiary

Pliki do pobrania
