Dybel ramowo-elewacyjny do murów otworowych ARL
Informacje

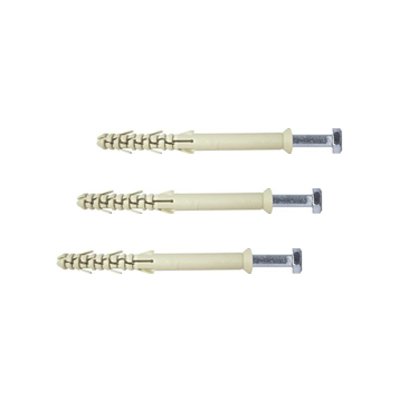

ARL - Dybel ramowo-elewacyjny do murów otworowych.
Dybel ramowy, koszulka nylonowa z długą strefą rozporową, wkręt z łbem sześciokątnym, ocynkowany na biało.
Opis:
-
przedłużona strefa rozpierająca gwarantuje maksymalną wytrzymałość w pustakach i materiałach otworowych
-
specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem
-
skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu
-
wypustki koszulki wypełniają puste przestrzenie i wykorzystują przegrody w podłożu do zablokowania dybla
-
tępo wykonany gwint na wkrętach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania
-
długa tuleja dybla idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy
-
natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii wkręta i koszulki
Certyfikaty:
- Aprobata Techniczna Instytutu Techniki Budowlanej (ITB) nr AT-15-9339/2014

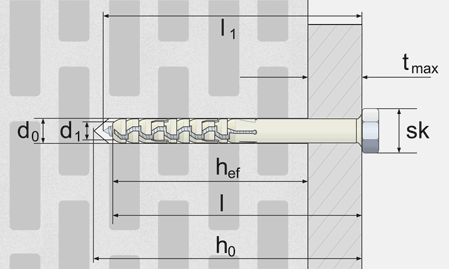

Dane techniczne
| Symbol |
Średnica d0 [mm] |
Długość l [mm] |
Min. głębokość h0 [mm] |
Średnica d1 [mm] |
Długość l1 [mm] |
Rozmiar sk [mm] |
Max. grubość tmax [mm] |
|---|---|---|---|---|---|---|---|
| ARL 8/80 | 8 | 80 | 90 | 5.5 | 85 | 10 | 15 |
| ARL 8/100 | 8 | 100 | 110 | 5.5 | 105 | 10 | 35 |
| ARL 8/120 | 8 | 120 | 130 | 5.5 | 125 | 10 | 55 |
| ARL 8/140 | 8 | 140 | 150 | 5.5 | 140-145 | 10 | 75 |
| ARL 8/160 | 8 | 160 | 170 | 5.5 | 165 | 10 | 95 |
| ARL 10/80 | 10 | 80 | 90 | 7.0 | 85 | 13 | 10 |
| ARL 10/100 | 10 | 100 | 110 | 7.0 | 105 | 13 | 30 |
| ARL 10/115 | 10 | 115 | 125 | 7.0 | 120 | 13 | 45 |
| ARL 10/135 | 10 | 135 | 145 | 7.0 | 140 | 13 | 65 |
| ARL 10/160 | 10 | 160 | 170 | 7.0 | 165 | 13 | 90 |
| ARL 10/180 | 10 | 180 | 190 | 7.0 | 185 | 13 | 110 |
| ARL 10/200 | 10 | 200 | 210 | 7.0 | 205 | 13 | 130 |
| ARL 10/220 | 10 | 220 | 230 | 7.0 | 225 | 13 | 150 |
| ARL 10/240 | 10 | 240 | 250 | 7.0 | 245 | 13 | 170 |
| ARL 10/260 | 10 | 260 | 270 | 7.0 | 265 | 13 | 190 |
| ARL 10/280 | 10 | 280 | 290 | 7.0 | 285 | 13 | 210 |
| ARL 10/300 | 10 | 300 | 310 | 7.0 | 305 | 13 | 230 |
| ARL 10/320 | 10 | 320 | 330 | 7.0 | 325 | 13 | 250 |
| ARL 12/100 | 12 | 100 | 110 | 9.0-10.0 | 100-105** | 17 | 15 |
| ARL 12/120 | 12 | 120 | 130 | 9.0-10.0 | 120-125** | 17 | 35 |
| ARL 12/140 | 12 | 140 | 150 | 9.0-10.0 | 140-145** | 17 | 55 |
| ARL 12/160 | 12 | 160 | 170 | 9.0-10.0 | 160-165** | 17 | 75 |
| ARL 12/180 | 12 | 180 | 190 | 9.0-10.0 | 180-185** | 17 | 95 |
| ARL 12/200 | 12 | 200 | 210 | 9.0-10.0 | 200-205** | 17 | 115 |
| ARL 12/220 | 12 | 220 | 230 | 9.0-10.0 | 220-225** | 17 | 135 |
| ARL 12/240 | 12 | 240 | 250 | 9.0-10.0 | 240-245** | 17 | 155 |
| ARL 12/280 | 12 | 280 | 290 | 9.0-10.0 | 280-285** | 17 | 195 |
| ARL 12/300 | 12 | 300 | 310 | 9.0-10.0 | 300-305** | 17 | 215 |
| ARL 12/320 | 12 | 320 | 330 | 9.0-10.0 | 320-325** | 17 | 235 |
| ARL 12/360 | 12 | 360 | 370 | 9.0-10.0 | 360-365** | 17 | 275 |
| ARL 12/400 | 12 | 400 | 410 | 9.0-10.0 | 400-405** | 17 | 315 |
| ARL 14/100 | 14 | 100 | 105 | 10.0 | 100 | 17 | 10 |
| ARL 14/120 | 14 | 120 | 125 | 10.0 | 120 | 17 | 30 |
| ARL 14/140 | 14 | 140 | 145 | 10.0 | 140 | 17 | 50 |
| ARL 14/160 | 14 | 160 | 170 | 10.0 | 160 | 17 | 70 |
| ARL 14/180 | 14 | 180 | 190 | 10.0 | 180 | 17 | 90 |
| ARL 14/200 | 14 | 200 | 210 | 10.0 | 200 | 17 | 110 |
| ARL 16/140 | 16 | 140 | 155 | 12.0 | 140** | 19 | 20 |
| ARL 16/160 | 16 | 160 | 175 | 12.0 | 160** | 19 | 40 |
| ARL 16/200 | 16 | 200 | 215 | 12.0 | 200** | 19 | 80 |
| ARL 16/240 | 16 | 240 | 255 | 12.0 | 240** | 19 | 120 |
| ARL 16/280 | 16 | 280 | 295 | 12.0 | 280** | 19 | 160 |
| ARL 16/300 | 16 | 300 | 315 | 12.0 | 300** | 19 | 180 |
| ARL 16/320 | 16 | 320 | 335 | 12.0 | 320** | 19 | 200 |
| ARL 16/360 | 16 | 360 | 375 | 12.0 | 360** | 19 | 240 |
| ARL 16/400 | 16 | 400 | 415 | 12.0 | 400** | 19 | 280 |
* wkręty są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali
**w dyblach o średnicy 14 mm i 16 mm są stosowane standardowe wkręty do drewna DIN 571 (mogą występować również w wybranych partiach dybli o średnicy 12 mm).
