Dybel szybkiego montażu z kołnierzem (nylon) AN-G

Kod produktu: wybierz wariant
5/25 mm AN-G 5/25 0 0 Dostępność
5/35 mm AN-G 5/35 0 0 Dostępność
5/45 mm AN-G 5/45 0 0 Dostępność
6/35 mm AN-G 6/35 0 0 Dostępność
6/40 mm AN-G 6/40 0 0 Dostępność
6/60 mm AN-G 6/60 0 0 Dostępność
6/75 mm AN-G 6/75 0 0 Dostępność
6/80 mm AN-G 6/80 0 0 Dostępność
8/45 mm AN-G 8/45 0 0 Dostępność
8/60 mm AN-G 8/60 0 0 Dostępność
8/80 mm AN-G 8/80 0 0 Dostępność
8/100 mm AN-G 8/100 0 0 Dostępność
8/120 mm AN-G 8/120 0 0 Dostępność
10/80 mm AN-G 10/​80 0 0 Dostępność
10/100 mm AN-G 10/100 0 0 Dostępność
10/120 mm AN-G 10/120 0 0 Dostępność
10/140 mm AN-G 10/140 0 0 Dostępność
10/160 mm AN-G 10/160 0 0 Dostępność
10/180 mm AN-G 10/180 0 0 Dostępność
10/200 mm AN-G 10/200 0 0 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

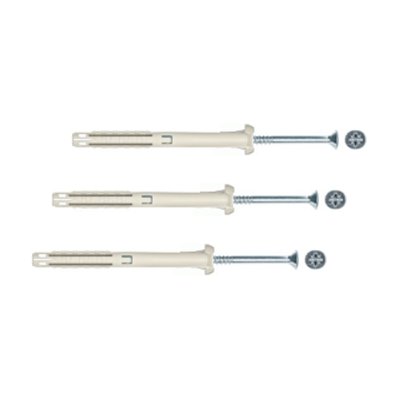

AN-G - Dybel szybkiego montażu z kołnierzem (nylon).

Nylonowa koszulka dybla z kołnierzem grzybkowym, kolor naturalny, gwóźdź ocynkowany na biało.


Opis:

  • wewnętrzna kryza zapadkowa zapobiegająca przedwczesnemu rozparciu (patrz rysunek)

  • niespotykanie szeroka paleta rozmiarów - możliwość precyzyjnego dobrania odpowiedniego dybla do danej grubości mocowanego elementu

  • błyskawiczne mocowanie poprzez wbijanie i łatwy demontaż

  • montaż przelotowy (otwór wiercony przez mocowany materiał)

  • szczególnie przydatny do seryjnego montażu

  • koszulka wykonana z poliamidu 6 (tzw. nylonu 100%)

  • odporność na temperatury od -40°C do +100°C

  • dłuższe od koszulek gwoździe, gwarantujące rozpór do końca dybla


Certyfikaty:

  • Aprobata Techniczna Instytutu Techniki Budowlanej (ITB) nr AT-15-8269/2015

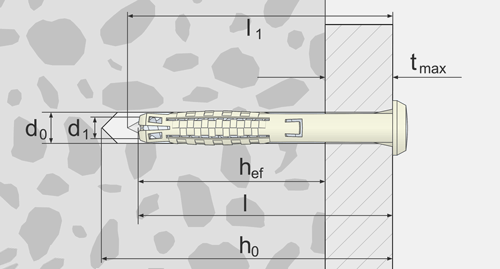

AN-G-rys



      Symbol

Średnica
koszulki
dybla
i otworu
w podłożu

d0 [mm]

Długość
koszulki
dybla





l [mm]

Min. głębokość
otworu





h0 [mm]

Średnica
gwoździa






d1 [mm]

Długość
gwoździa*






l1 [mm]

Rozmiar
gniazda
pozidriv





pz

Max. grubość
mocowanego
materiału





tmax [mm]

AN-G 5/25** 5 25 35 3.5 28 2 1
AN-G 5/35** 5 35 45 3.5 38 2 10
AN-G 5/45** 5 45 55 3.5 48 2 20
AN-G 6/35 6 35 45 4.0 38 2 5
AN-G 6/40 6 40 50 4.0 43 2 10
AN-G 6/60 6 60 70 4.0 63 2 30
AN-G 6/75*** 6 75 85 4.0 78 2 45
AN-G 6/80 6 80 90 4.0 83 2 50
AN-G 8/45 8 45 55 5.0 50 3 5
AN-G 8/60 8 60 70 5.0 65 3 20
AN-G 8/80 8 80 90 5.0 85 3 40
AN-G 8/100 8 100 110 5.0 105 3 60
AN-G 8/120** 8 120 130 5.0 125 3 80
AN-G 10/​80 10 80 90 6.0 85 3 30
AN-G 10/100 10 100 110 6.0 105 3 50
AN-G 10/120 10 120 130 6.0 125 3 70
AN-G 10/140 10 140 150 6.0 145 3 90
AN-G 10/160 10 160 170 6.0 165 3 110
AN-G 10/180 10 180 190 6.0 185 3 130
AN-G 10/200 10 200 210 6.0 205 3 150

* gwoździe są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej

** rozmiary różniące się wzorem dybla

*** rozmiary dostępne wyłącznie do wyczerpania zapasów w poprzedniej generacji dybli (inny wzór)
