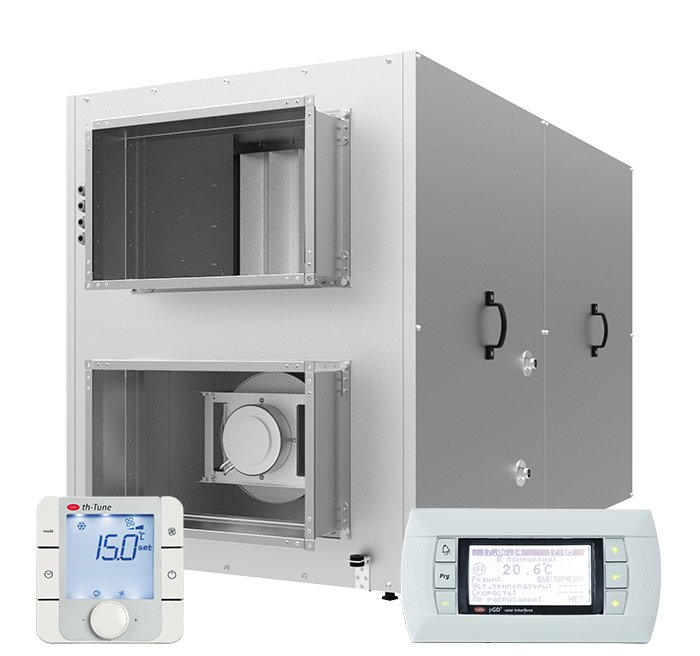

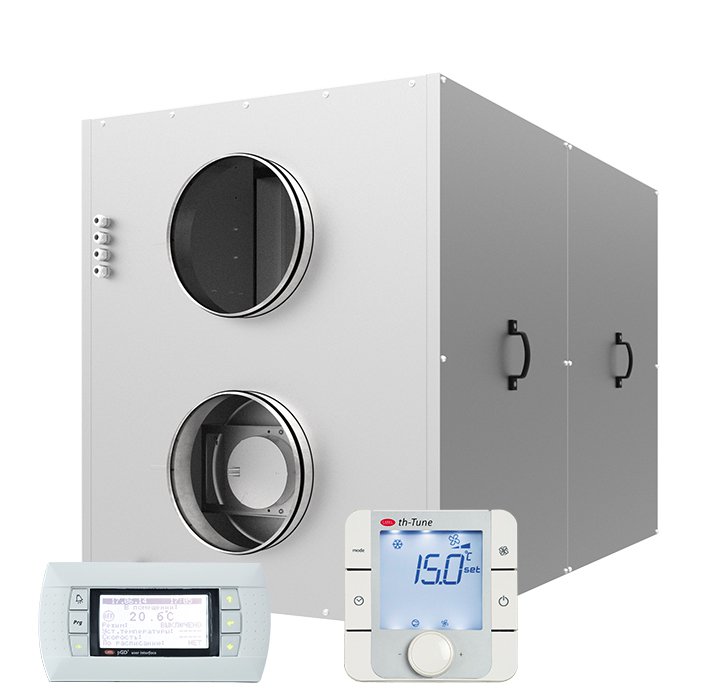

Centrala wentylacyjna VENTS VUT R EH/WH EC (do 2250 m³/h)

Producent:
Kod produktu: wybierz wariant
VUTR 900 EH EC/WH EC VUT R EH/WH EC 0 0 Dostępność
VUTR 1200 EH EC/WH EC VUT R EH/WH EC 0 0 Dostępność
VUTR 1500 EH WH/EC VUT R EH/WH EC 0 0 Dostępność
VUTR 2000 EH EC/WH EC VUT R EH/WH EC 0 0 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Centrala wentylacyjna VENTS VUT R EH/WH EC z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym filtrowaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, a usuwa powietrze zanieczyszczone.

Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale VUT R EH/WH wykorzystywane są w nawiewno-wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi o nominalnej średnicy: 160 (VUT R 400 EH/WH EC), 250 i 315mm (pozostałe typy).

Warianty

  • VUT R EH EC - modele z wymiennikiem rotacyjnym, elektryczną nagrzewnicą, wentylatorami z silnikami EC oraz poziomymi króćcami.
  • VUT R WH EC - modele z wymiennikiem rotacyjnym, wodną (glikolową) nagrzewnicą, wentylatorami z silnikami EC oraz poziomymi króćcami.

Obudowa

Obudowa centrali wykonana jest ze stopu alumioniowo-cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20mm. Zdejmowalne boczne panele gwarantują łatwy dostęp do wnętrza w przypadku konieczności wykonania czynności obsługowych.

Filtr

Centrala wentylacyjna wyposażona jest w filtry o klasie filtracji G4 (wywiew) i F7 (nawiew).

Wentylatory

W centralach zostały zastosowane wentylatory z zewnętrznymi wirnikami o łopatkach wygiętych do tyłu. Wentylatory wyposażone są w elektro-komutatorowe (EC) silniki prądu stałego o wysokiej sprawności. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum prędkości obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (osiąga 90%).

Wymiennik ciepła

Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie wchodził w sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie - zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem i w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności).

Nagrzewnica

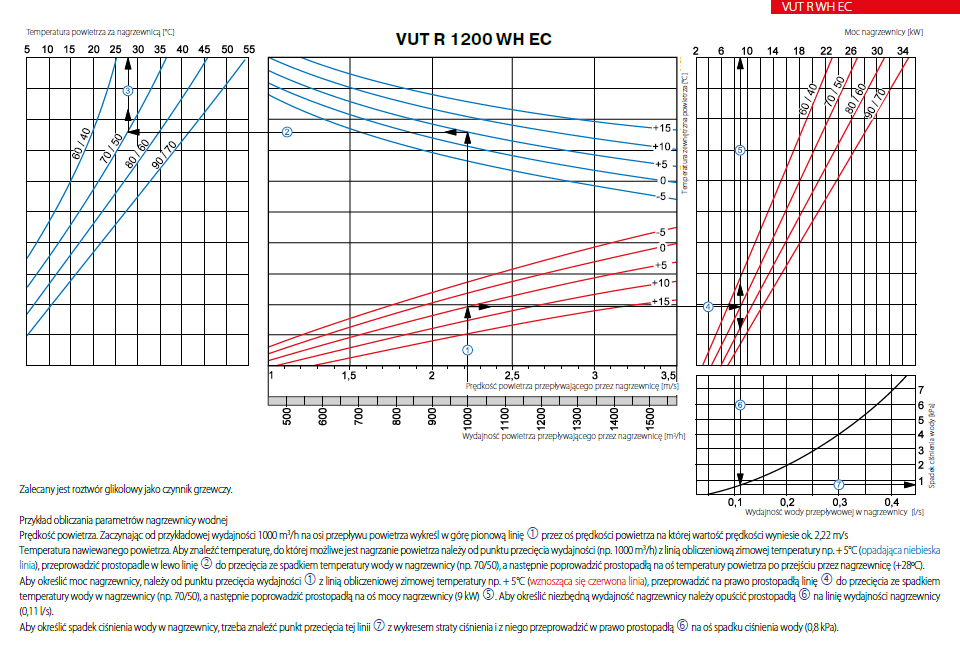

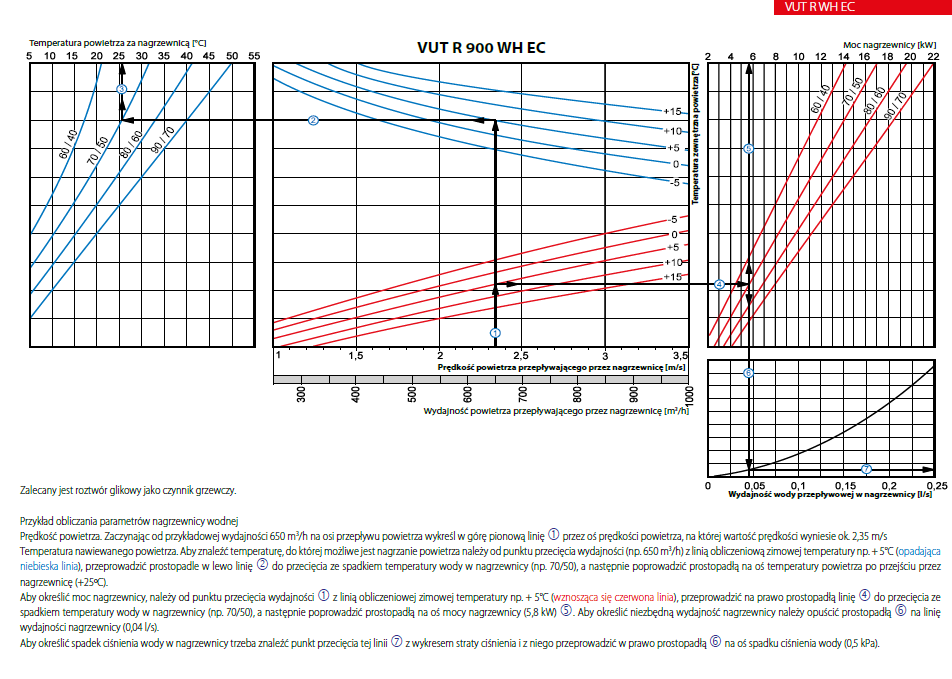

W centrali zamontowano nagrzewnice wtórne, elektryczne (VUT R EH EC) lub wodne (VUT R WH EC), które w przypadku bardzo niskich temperatur zewnętrznych można włączyć w celu ewentualnego dogrzania powietrza nawiewanego do wartości zaprogramowanej przez użytkownika. Nagrzewnice są wyposażone w urządzenia zabezpieczające, umożliwiające bezpieczną i stabilną pracę centrali. Maksymalne ciśnienie w nagrzewnicy wodnej powinno wynosić nie więcej niż 1,0 Mpa (10 bar) przy maksymalnej temperaturze medium grzewczego do 95°C.

Sterowanie i automatyka

Centrala wentylacyjna posiada na wyposażeniu system automatyki sterowalny poprzez wielofunkcyjny panel kontrolny z wyświetlaczem LCD. Zestaw standardowy zawiera 10m kabla do połączenia centrali z panelem.

Funkcje automatyki VUT R EH EC

  • włączenie i wyłączenie urządzenia
  • możliwość ustawienia wartości temperatury nawiewanego powietrza
  • możliwość ustawienia prędkości obrotów wentylatora
  • podłączenie i sterowanie elektrycznymi przepustnicami powietrza
  • ustawienie tygodniowego cyklu pracy urządzenia
  • zabezpieczenie przed przegrzaniem nagrzewnicy w momencie wyłączenia urządzenia
  • sterowanie ustawieniami timera
  • kontrola stopnia zanieczyszczenia filtra (ustawienie okresu wymiany w kalendarzu).

System automatyki jest zabezpieczony przed krótkim zanikiem napięcia.

Funkcje automatyki VUT R WH EC

  • włączenie i wyłączenie urządzenia
  • wybór prędkości obrotów wentylatora
  • utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującym podanie nośnika ciepła do nagrzewnicy wodnej
  • zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik temperatury na powrocie z nagrzewnicy)
  • sterowanie pracą zewnętrznej pompy cyrkulacyjnej
  • zabezpieczenie rekuperatora przed oblodzeniem
  • kontrola stopnia zanieczyszczenia filtra (ustawienie okresu wymiany filtra w kalendarzu)
  • sterowanie siłownikami przepustnic

Montaż

Centralę wentylacyjną można przymocować do podłoża lub do sufitu, za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Rewizja serwisowa znajduje się w lewym bocznym panelu obudowy (patrząc od strony wlotowej).

W centrali typu VUT R WH EC rurki nagrzewnicy wodnej wyprowadzone są na zewnątrz po stronie lewej od wlotów powietrza. Urządzenie należy zamontować w taki sposób, aby zapewnić swobodny odpływ skroplin. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca obsługi serwisowej. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne

  VUTR 900 EH EC VUTR 900 WH EC VUTR 1200 EH EC VUTR 1200 WH EC
Napięcie zasilania [V/50(60)Hz] 3~400 1~230 3~400 1~230
Maksymalna moc centrali bez nagrzewnicy[W] 2x135 2x135 2x208 2x208
Moc nagrzewnicy[kW] 4,5 - 6,0 -
Moc urządzenia[kW] 4,94 0,44 6,57 0,57
Całkowite natężenie prądu urządzenia[A] 7,2 1,9 9,5 2,5
Maksymalny przepływ powietrza[m3/h] 900 900 1200 1200
Prędkość obrotowa[min-1] 2600 2600 1930 1930
Poziom ciśnienia akustycznego[dB(A)/3m] 58 58 60 60
Temperatura transportowanego powietrza[ºC] od -25 do +45 od -25 do +45 od -25 do +45 od -25 do +45
Materiał obudowy stal ocynkowana stal ocynkowana stal ocynkowana stal ocynkowana
Izolacja 20 mm, wełna mineralna 20 mm, wełna mineralna 20 mm, wełna mineralna 20 mm, wełna mineralna
Filtr wywiewny G4 G4 G4 G4
Filtr nawiewny G4 G4 G4 G4
Średnica króćców przyłączeniowych [mm] Ø250 Ø250 Ø315 Ø315
Waga[Kg] 130 130 165 165
Sprawność odzysku ciepła[%] 72-95 72-95 73-95 73-95
Typ wymiennika ciepła obrotowy obrotowy obrotowy obrotowy
Materiał wymiennika ciepła aluminium aluminium aluminium aluminium
Klasa energetyczna A A A A

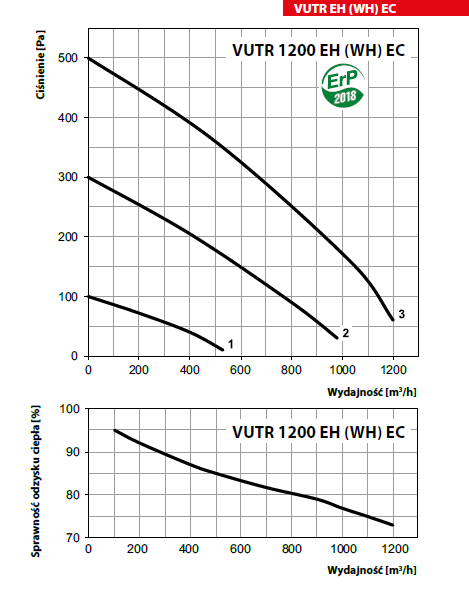

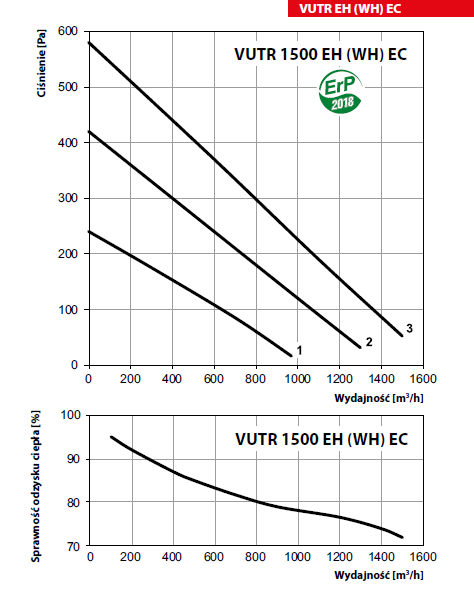

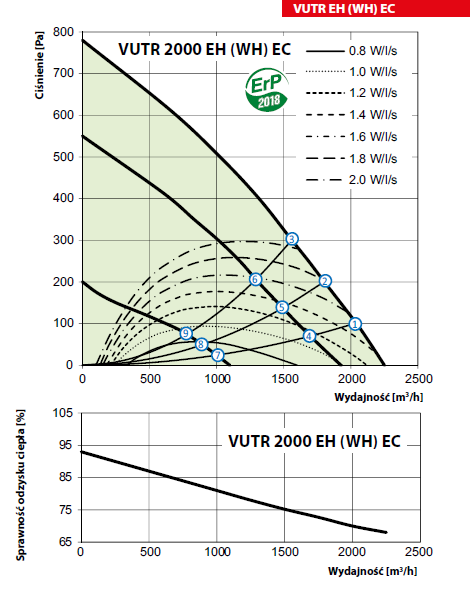

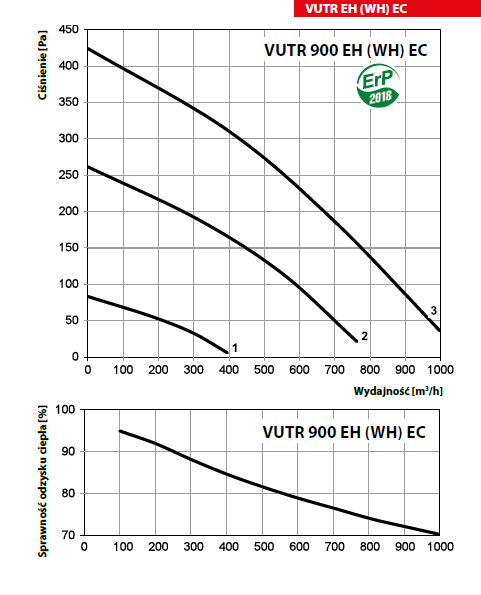

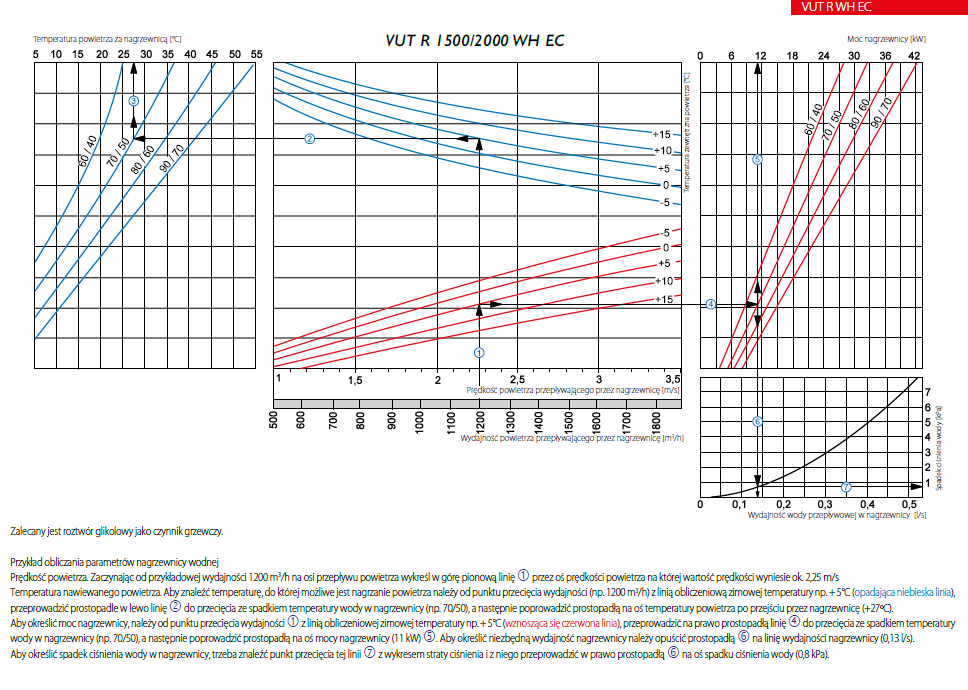

Charakterystyki

3 1
2 4
5
6
8

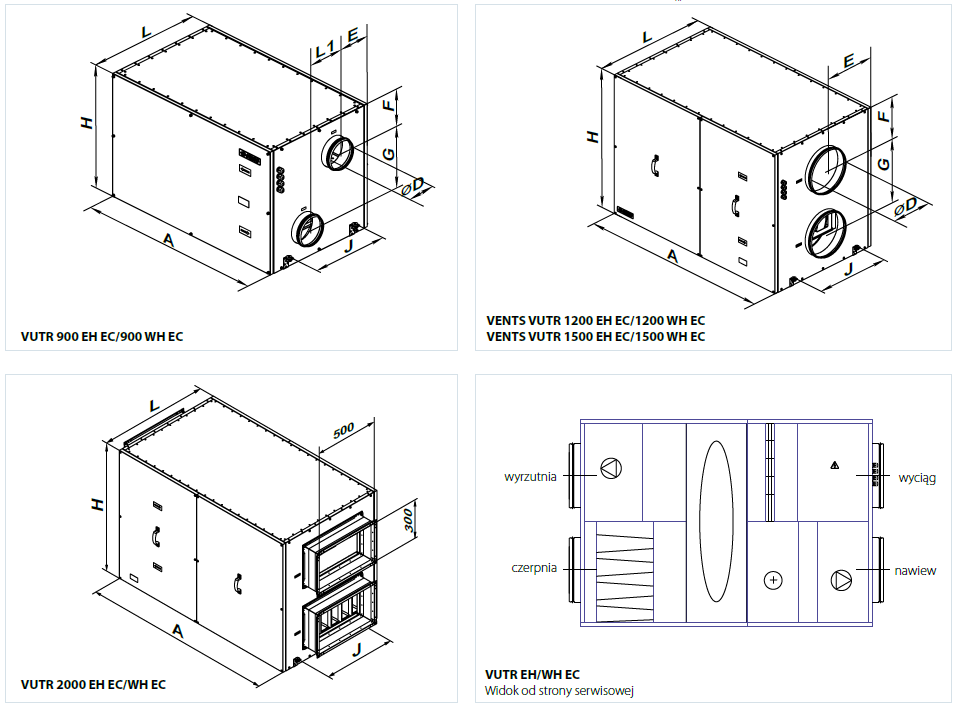

Wymiary

700

Model Wymiary [mm]
ØD A E F G L L1 H J
VUTR 900 EH EC/900 WH EC 249 1210 243 180 340 745 260 700 580
VUTR 1200 EH EC/1200 WH EC 314 1335 373 220 438 745 - 880 460
VUTR 1500 EH EC/1500 WH EC 314 1430 427 275 460 855 - 1010 560
VUTR 2000 EH EC/2000 WH EC - 1485 - - - 875 - 1010 630



Pliki do pobrania
