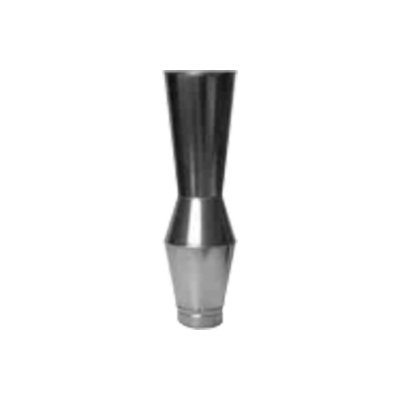

Dachowa wyrzutnia powietrza WDG1

WDG - Wyrzutnia dachowa.

Zastosowanie:

Wyrzutnie dachowe WDG stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery.  Wyrzutnie WDG przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych.  Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.

Konstrukcja:

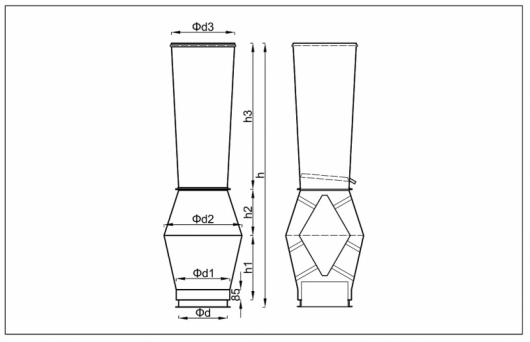

Wyrzutnie dachowe WDG przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym.  Wyrzutnie WDG składają się z obudowy, płaskowników wsporniczych oraz kołnierzy stalowych.

Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych.  Wyrzutnie dachowe WDG produkowane są standardowo w zakresie średnic 100-1000 mm.  Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.

Wersje wykonania:

• WDG – przyłącze kołnierzowe
• WDG/NP – przyłącze nyplowe
• WDG/MF – przyłącze mufowe

Materiał:

• WDG/..-OC - z blachy ocynkowanej
• WDG/..-KO - z blachy kwasoodpornej lub nierdzewnej
• WDG/..-AL - z blachy aluminiowej
• WDG/..-MD - z blachy miedzianej

Dobór:

Wielkość wyrzutni dachowej typu WDG dobiera się w zależności od ilości i założonej prędkości wypływu powietrza na wyrzutnię.

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.

Przykłady oznaczania:

Wyrzutnia dachową o przekroju okrągłym typu D o średnicy d=900 mm, ocynkowana w wykonaniu standardowym oznacza się w dokumentacji projektowej jako:
Wyrzutnia dachowa WDG-OC-90

Atesty i certyfikaty:

• Deklaracja zgodności
