Skrzynka rozprężna SR-ZN / SR-ZW
Producent: HAKOM Produkcja
Kod produktu: SR-ZN
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.

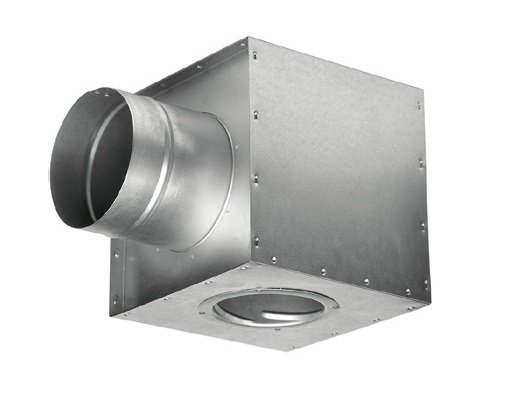

Skrzynka rozprężna SR-ZN / SR-ZW do montażu z zaworami wentylacyjnymi jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.
Zastosowanie:
- zawory nawiewne ZN
- zawory nawiewne ZNI
- zawory wyciągowe ZW
- zawory wyciągowe ZWI
Wykonanie:
- z blachy ocynkowanej
- opcjonalnie lakier proszkowy wg palety RAL.
Regulacja:
- w zaworze poprzez obrót kierownicy talerzowej z przyspawaną śrubą regulacyjną,
- za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.
Certyfikat:
- Deklaracja zgodności
- Atest higieniczny

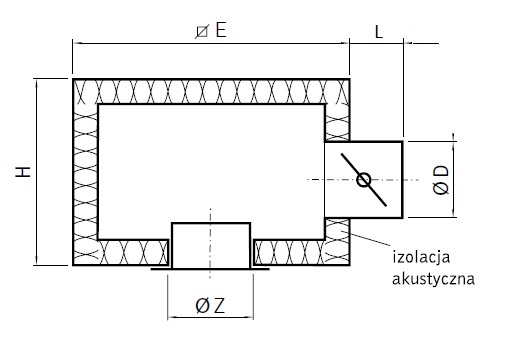

Dane techniczne
| Wielkość nawiewnika |
E [mm] | H [mm] | D [mm] | Z [mm] | L [mm] |
| 80 | 200x200 | 200 | 78 | 80 | 50-130 |
| 100 | 200x200 | 200 | 98 | 100 | 50-130 |
| 125 | 200x200 | 200 | 123 | 125 | 50-130 |
| 150 | 250x250 | 250 | 148 | 150 | 50-130 |
| 160 | 250x250 | 250 | 158 | 160 | 50-130 |
| 200 | 300x300 | 250 | 198 | 200 | 50-130 |
| 250 | 350x350 | 300 | 247 | 250 | 50-130 |
Wersje wykonania
| Symbol | Wykonanie |
|---|---|
| SR-... | skrzynka rozprężna |
| SRP-... | skrzynka z przepustnicą na wlocie |
| SRIP-... | skrzynka z przepustnica na wlocie i izolacją termiczną (zewn) |
| SRI-... | skrzynka z izolacją termiczną (zewn) |
| SR-IBB-... | skrzynka z izolacją akustyczną (wewn) |
| SRP-IBB-... | skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn) |
| SRPI-IBB-... | skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SRI-IBB-... | skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SR-PRZ-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki |
| SR-PRW-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki |
