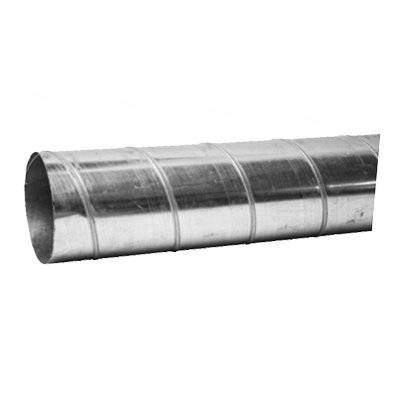

Rury wentylacyjne spiro zwiane SR produkowane są z taśmy stalowej, w zakresie średnic od 80 mm do 1600 mm. Rury o średnicy powyżej 250 mm wykonywane są z dodatkowym karbem zwiększającym wytrzymałość na podciśnienie.
Materiał:
Rury wentylacyjne zwijane, wykonane są z blachy stalowej ocynkowanej mieszczącej się w klasie Z275, co odpowiada obustronnej powłoce ocynku o masie 275 g/m2 tj. ~19 mikronów.
Oznaczanie rur spiro:
Rura spiralna SR - (S) - (d) / (L), gdzie:
- S - rodzaj materiału
- d - średnica [mm]
- L - długość [mm]
np: rura spiro zwijana o średnicy 250 mm i długości 3000 mm w wykonaniu ocynkowanym będzie oznaczona: SR - OC - 250 / 3000.
Dane techniczne
Symbol | Wykonanie |
---|---|
SR-OC- | ocynkowane |
SR-OC-RAL- | ocynkowane malowane proszkowo |
SR-ALU- | aluminiowe |
SR-KWS- | kwasoodporne |
Średnica (d) [mm] |
Tolerancja (min/max) wg PN-B-03434 [mm] |
Pole powierzchni [m2/m] |
Pole przekroju [m2] |
---|---|---|---|
80 | 80,0 - 80,5 | 0,251 | 0,005 |
100 | 100,0 - 100,5 | 0,314 | 0,008 |
125 | 125,0 - 125,5 | 0,393 | 0,012 |
140 | 140,0 - 140,6 | 0,440 | 0,015 |
150 | 150,0 - 150,6 | 0,471 | 0,018 |
160 | 160,0 - 160,6 | 0,502 | 0,020 |
180 | 180,0 - 180,7 | 0,565 | 0,025 |
200 | 200,0 - 200,7 | 0,628 | 0,031 |
225 | 225,0 - 225,8 | 0,703 | 0,039 |
250 | 250,0 - 250,8 | 0,785 | 0,049 |
300 | 300,0 - 300,9 | 0,942 | 0,071 |
315 | 315,0 - 315,9 | 0.989 | 0,078 |
355 | 355,0 - 356,0 | 1,115 | 0,099 |
400 | 400,0 - 401,0 | 1,256 | 0,126 |
450 | 450,0 - 451,1 | 1,413 | 0,159 |
500 | 500,0 - 501,1 | 1,570 | 0,196 |
560 | 560,0 - 561,2 | 1,758 | 0,246 |
600 | 600,0 - 601,2 | 1,884 | 0,283 |
630 | 630,0 - 631,2 | 1,978 | 0,312 |
710 | 710,0 - 711,5 | 2,229 | 0,396 |
800 | 800,0 - 801,6 | 2,512 | 0,503 |
900 | 900,0 - 902,0 | 2,826 | 0,636 |
1000 | 1000,0 - 1002,0 | 3,140 | 0,785 |
1120 | 1120,0 - 1122,5 | 3,517 | 0,985 |
1250 | 1250,0 - 1252,5 | 3,925 | 1,227 |
1400 | 1400,0 - 1403,0 | 4,396 | 1,539 |
1600 | 1600,0 - 1603,3 | 5,024 | 2,010 |
