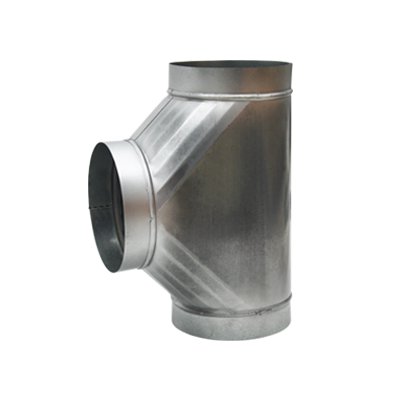

Trójnik wentylacyjny segmentowy TS bez uszczelki, z blachy stalowej ocynkowanej produkowany jest w zakresie średnic od 160/100 mm do 1250/1250 mm.
Materiał:
- stal ocynkowana Z275
Dane ogólne:
- wersja tłoczona
- łączenie obwodowe zgrzewem liniowym
- trójnik siodłowy mocowany za pomocą przetłoczeń uszczelnianych masą
Dane technicnze
| d1 d2 | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - |
| 180 | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - | - | - | - |
| 200 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - |
| 225 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - | - | - |
| 250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - |
| 280 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - | - |
| 300 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 355 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - | - |
| 400 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 450 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 500 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 560 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 600 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 630 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
*Trójniki TS produkowane są tylko na zamówienie.
