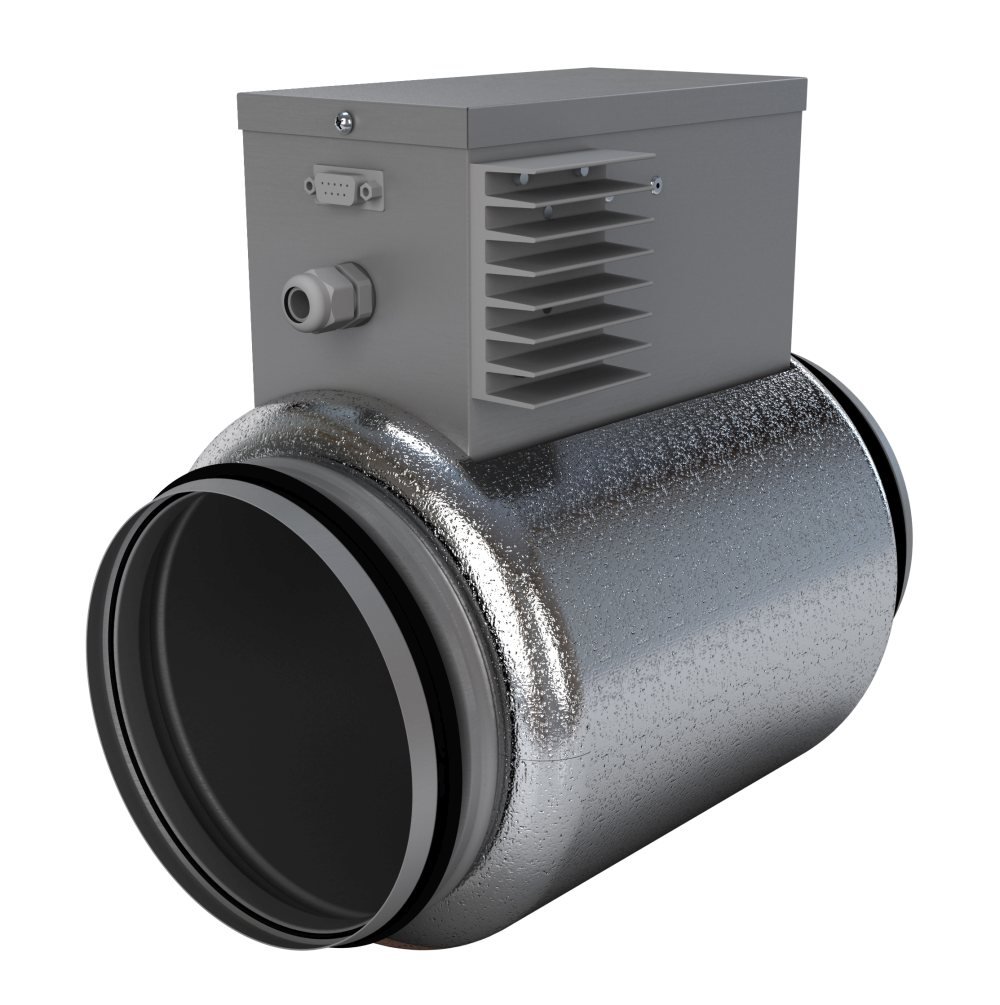

Zastosowanie
Kanałowe nagrzewnice elektryczne wstępne przeznaczone są do zabezpieczenia rekuperatora przed zamarzaniem poprzez nagrzewanie powietrza dopływowego i podtrzymywanie niezbędnej temperatury powietrza w kanale na takim poziomie, który zapobiega zamarzaniu wymiennika. Nagrzewnice przeznaczone są do montażu z przewodami wentylacyjnymi o średnicy 125, 160 i 200 mm.
Obudowa
Obudowa i skrzynka przyłączeniowa wykonane są ze stali ocynkowanej, zaś elementy grzejne ze stali nierdzewnej. Obudowa nagrzewnicy ma dodatkową izolację termiczną z niepalnej wełny mineralnej o grubości 20 mm. Nagrzewnice posiadają gumową uszczelkę dla hermetycznego połączenia z kanałami wentylacyjnymi. Kanałowe nagrzewnice serii NKP mają na wyposażeniu kabel zasilania wraz z kablem sygnałowym do połączenia nagrzewnicy ze sterownikiem w rekuperatorze. Regulacje pracy nagrzewnicy umożliwia panel sterujący centrali wentylacyjnej lub urządzenia mobilne z nią współpracujące. Nagrzewnice wyposażone są w termostaty zabezpieczające przed przegrzaniem:
- podstawowa ochrona z automatycznym restartem przy temperaturze +50°C,
- awaryjna ochrona z ręcznym restartem przy +90°C.
Dane techniczne
| Minimalny przepływ powietrza [m3/h] |
Moc [kW] |
Natężenie [kW] |
|
|---|---|---|---|
| NKp 125-0,6-1 | 60 | 0,6 | 2,6 |
| NKp 125-0,8-1 | 80 | 0,8 | 3,5 |
| NKp 125-1,2-1 | 90 | 1,2 | 5,2 |
| NKp 160-1,2-1 | 80 | 1,2 | 5,2 |
| NKp 160-1,7-1 | 150 | 1,7 | 7,4 |
| NKp 160-2,0-1 | 160 | 2,0 | 8,7 |
| NKp 200-1,2-1 | 170 | 1,2 | 5,2 |
| NKp 200-1,7-1 | 150 | 1,7 | 7,4 |
| NKp 200-2,0-1 | 160 | 2,0 | 8,7 |
Montaż
Konstrukcja nagrzewnicy pozwala na zamocowanie jej na okrągłych przewodach wentylacyjnych za pomocą łączników (wchodzą w skład kompletu). Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy. Nagrzewnica łączy się ze sterownikiem w rekuperatorze za pomocą kabla (wchodzi w skład kompletu). W położeniu horyzontalnym pokrywa skrzynki sterowniczej powinna być skierowana do góry. Dopuszczalne jest odchylenie do 90°. Niedopuszczalne jest położenie skrzynki sterowniczej pokrywą w dół.
