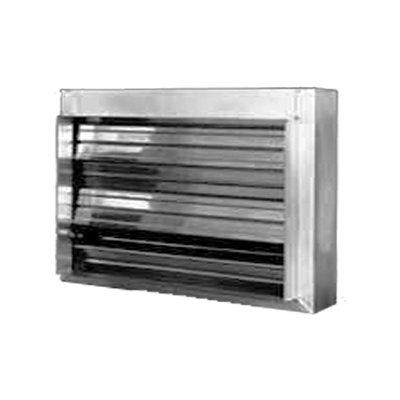

Klapa przeciwpożarowa transferowa MCR-FS

MCR-FS - Klapa przeciwpożarowa transferowa z wyzwalaczem termicznym.

Wersje wykonania:

• z kurtyną częściowo w strumieniu powietrza
• z kurtyną poza strumieniem powietrza

Przeznaczenie:

Przeciwpożarowe klapy transferowe z wyzwalaczem termicznym przeznaczone są do stosowania w przegrodach pionowych w celu umożliwienia przepływu powietrza. Funkcją klap jest zachowanie odporności ogniowej przegrody, w której są zamontowane. Podczas normalnej pracy klapy są otwarte. Zamknięcie klap odbywa się automatycznie na skutek zadziałania wyzwalacza termicznego lub elektromagnetycznego. Klapy transferowe mcr FS, zastosowane w systemach zabezpieczenia dróg ewakuacyjnych przed zadymieniem, pozostają otwarte w czasie pożaru, umożliwiając dostarczanie czystego powietrza do dróg ewakuacyjnych. Jeżeli następuje dalszy rozwój pożaru, klapy transferowe są zamykane automatycznie, w wyniku zadziałania wyzwalaczy termicznych, zapobiegając rozprzestrzenianiu się pożaru przez pionowe drogi ewakuacyjne.

Typy klap:

• FS 101 kwadratowe lub prostokątne
• FS 201 kwadratowe lub prostokątne
• FS 301 okrągłe

Układy napędowe i wyzwalające:

• układem napędowym klap mcr FS są dwie sprężyny taśmowe, umieszczone po obydwu bokach klapy na jej wysokości. Zadziałanie sprężyn powodujące opadnięcie przegrody następuje na skutek przekroczenia dopuszczalnej temperatury 72C w kasecie - mechanizmie wyzwalająco-sterującym
• klapa może zostać uruchomiona zdalnie za pomocą wyzwalacza elektromagnetycznego typu przerwa prądowa (Uz=24 V DC lub 230 V AC)

Wymiary:

Klapy transferowe typu mcr FS są produkowane w następujących wymiarach:

• seria 101 - od 100x100 do 1250x1016 mm
• seria 201 - od 100x250 do 1250x1016 mm
• seria 301 -  średnica 100-1016 mm

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich.

Dokumenty techniczne:

• Aprobata Techniczna ITB: AT-15-6531/2004
• Certyfikat Zgodności ITB: CZ-ITB-0879/W

Klasa odporności ogniowej:

• E120 - odporność 120 min
