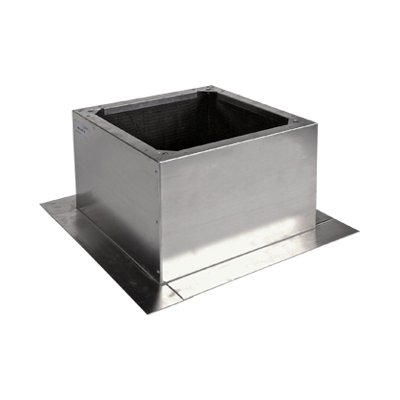

Cokoły dachowe typu CDS-B stosowane są jako typowe elementy wsporcze dla podstaw dachowych typu PD-B. Wielkość cokołu dobiera się w zależności od wielkości elementu współpracującego. Konstrukcje i wymiary cokołów dla dachów skośnych wymagają indywidualnego opracowania, zależnie od kąta nachylenia połaci dachowej.
Konstrukcja
Cokoły dachowe typu CDS-B składają się z kołnierza nośnego, płaszcza, kołnierza wsporczego oraz otworów montażowych.
Wersje wykonania
- CDS-B – pod podstawy dachowe typu PD-B
- CDS-BI – pod podstawy dachowe typu PD-B izolowane wewnętrznie
- CDS-BT – pod podstawy dachowe typu PD-B tłumiące
Materiał
- …-OC - standardowo blacha ocynkowana
- …-RAL - blacha ocynkowana malowana proszkowo według palety RAL
- …-KO - blacha kwasoodporna
- …-AL. - blacha aluminiowa
- …-MD - blacha miedziana
- …-PP - blacha ocynkowana + PP lub winidur
Dobór
Wielkość cokołu dobiera się w zależności od wielkości podstawy dachowej lub innego elementu zakańczającego.
Sposób zamawiania
W zamówieniu należy podać typ i wielkość cokołu dachowego. Przy nietypowej wielkości podstawy dachowej należy również podać wymiary płyty podstawy dachowej w celu dostosowania kołnierza wsporniego do elementów nośnych konstrukcji dachu. Dla dachów skośnych należy podać wielkość spadku wyrażoną w stopniach lub procentach.
Przykład oznaczania
Cokół dachowy CDS-B dla podstawy dachowej PD-B/II o wielkości Dn=315 mm, z blachy ocynkowanej w dokumentacji projektowej oznacza się:
Cokół dachowy pod podstawę typ CDS-B-OC-315
Wymiary
![]() |
![]() |
![]() |

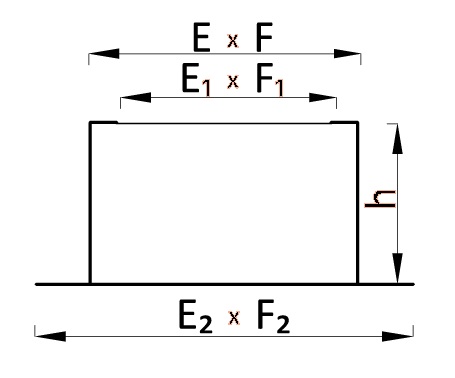

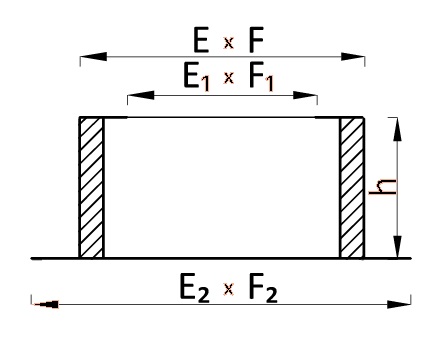

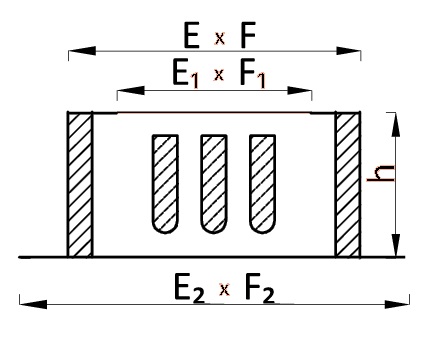

CDS-B | CDS-BI | CDS-BT |
Wielkość podstawy d [mm] |
E x F [mm] |
h [mm] |
---|---|---|
0100 | 265x265 | 300 |
0125 | 296x296 | 300 |
0160 | 340x340 | 300 |
0200 | 390x390 | 300 |
0250 | 452x452 | 300 |
0315 | 540x540 | 300 |
0400 | 640x640 | 300 |
0450 | 702x702 | 300 |
0500 | 765x765 | 300 |
0630 | 927x927 | 300 |
0800 | 1140x1140 | 300 |
1000 | 1390x1390 | 300 |
- W tabeli przedstawiono standardowe wielkości cokołów CDS-B dla dachów płaskich.
- Na zamówienie wykonywane są cokoły o dowolnej wielkości i wysokości.
- Dla dachów skośnych niezbędne jest podanie kąta spadku dachu wyrażonego w stopniach lub %.
