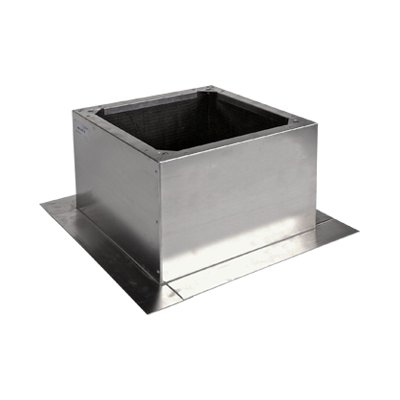

Cokół dachowy pod wentylatory z płytą kwadratową CDS

Producent:
Kod produktu: CDS
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Cokoły dachowe typu CDS stosowane są jako elementy wsporcze dla górnych elementów dachowych. Wielkość cokołu dobiera się w zależności od wielkości elementu współpracującego. Konstrukcje i wymiary cokołów dla dachów skośnych wymagają indywidualnego opracowania, zależnie od kąta nachylenia połaci dachowej.


Konstrukcja

Cokoły dachowe typu CDS składają się z kołnierza nośnego, płaszcza, kołnierza wsporczego oraz otworów montażowych. Konstrukcja pozwala na wykonanie szczelnego przejścia dachowego.

Wersje wykonania

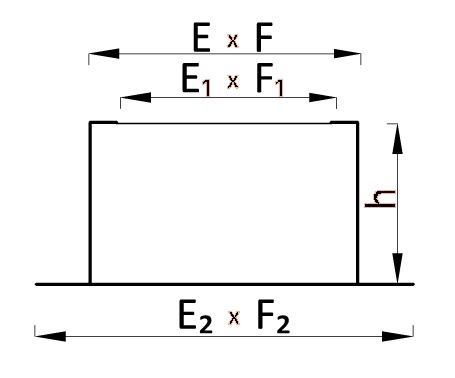

  • CDS – cokół dachowy w wykonaniu standardowym

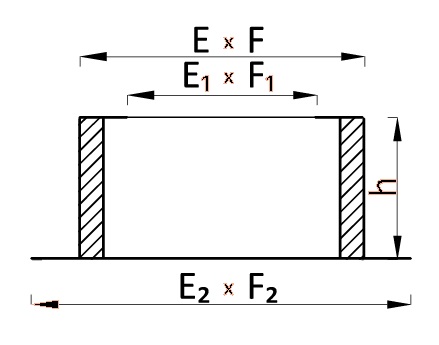

  • CDSI – cokół dachowy izolowany termicznie

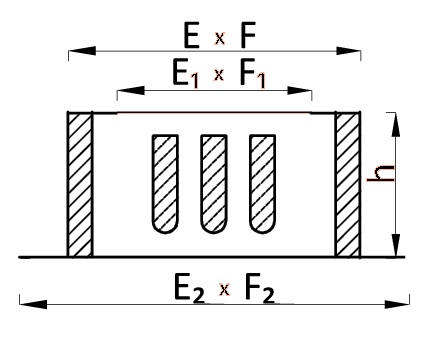

  • CDST – cokół dachowy tłumiący izolowany termicznie


Materiał

  • …-OC - standardowo blacha ocynkowana
  • …-RAL - blacha ocynkowana malowana proszkowo według palety RAL
  • …-KO - blacha kwasoodporna
  • …-AL. - blacha aluminiowa
  • …-MD - blacha miedziana
  • …-PP - blacha ocynkowana + PP lub winidur


Dobór

Wielkość cokołu dobiera się w zależności od wielkości podstawy dachowej lub innego elementu zakańczającego.


Sposób zamawiania

  • W zamówieniu należy podać typ i wielkość cokołu dachowego.
  • Przy nietypowej wielkości podstawy dachowej należy również podać wymiary płyty podstawy dachowej w celu dostosowania kołnierza wsporczego do elementów nośnych konstrukcji dachu.
  • Dla dachów skośnych należy podać wielkość spadku wyrażoną w stopniach lub procentach.


Przykład oznaczania

Cokół dachowy CDS NT o wymiarach nietypowych; E1=750 i F1=1250 z blachy kwasoodpornej w dokumentacji projektowej oznacza się :
Cokół dachowy pod podstawę typ CDS-NT-KO-750x1250

Dane techniczne

cds cdsi cdst
CDS CDSI CDST





Wielkość ExF
[mm]
E1xF1
[mm]
E2xF2
[mm]
CDS CDSI CDST
h
[mm]
h
[mm]
h
[mm]
190/225 294 245 571 300 400 700
280/310 395 330 657 300 400 700
355/400 555 450 817 300 400 900
450/500 625 535 877 300 400 900
560/630 895 750 1200 300 400 1070
710 985 840 1300 300 400 1160
800/900 1205 1050 1740 300 400 930
NT od 200
do 2000
- - od 300
do 1200
od 400
do 1200
od 700
do 1200



  • W tabeli podano zakres produkcji dla dachów płaskich.
  • Na zamówienie wykonywane są cokoły o dowolnej wielkości i wysokości.
  • Dla dachów skośnych niezbędne jest podanie kąta spadku dachu wyrażonego w stopniach lub %.
