Producent: HAKOM
Kod produktu: STRS1
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.

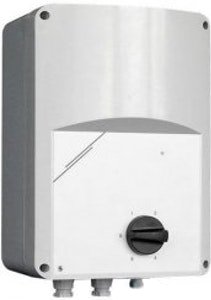

STRS1 - Regulator 1F (1*230V) z modułem TK.
Klasyczny transformatorowy 5-stopniowy regulator prędkości obrotowej (230V, 50Hz) do jednofazowych silników urządzeń rotacyjnych (wentylatory, pompy). Regulatory STRS1 są dodatkowo wyposażone w moduł do podłączenia styków TK do termicznej ochrony silnika. Montaż natynkowy.
Specyfikacja
Parametry techniczne:
- 230 VAC - 50/60 Hz
- obudowy: tworzywo sztuczne (R-ABS, UL94-V0, RAL 7035) lub blacha stalowa (RAL 7035)
- przełącznik: 5 pozycji z pozycji wyłączonej
- maksymalna temperatura pracy: 35°C
- możliwe kilka zakresów napięcia
- dioda sygnalizacyjna podłączenia napięcia
- bezpiecznik przepięciowy
- dodatkowe wyjście nieregulowane 230VAC
- zabezpieczenie silnika przed przegrzaniem, po podłączeniu styków TK silnika
- zerowanie ręcznym resetem po przekręceniu włącznik do pozycji zerowej
- gotowe zamontowane przepusty kablowe
- stopień ochrony: IP54
I5 – Ochrona przed koncentracją kurzu
Całkowita ochrona aktywnych lub ruchomych elementów. Ochrona przeciwko wpływom koncentracji kurzu. Ochrona przed kurzem nie jest kompletna, ale nie powinien on penetrować tych obszarów gdzie jest to niewskazane.
P4 – Ochrona przed rozbryzgami wody
Bryzgi wodne niezależnie od kierunku nie powinny wywoływać żadnych niepożądanych efektów
Zastosowanie:
Ręczna regulacja silników wentylatorów w całym zakresie prędkości obrotowej za pomocą zmiany napięcia zasilającego. Możliwość wyłączenia urządzenia bez zmiany nastawień regulatora.
Dane techniczne
Imax [A] |
Bezpiecznik [A] |
Wwaga [kg] |
|
---|---|---|---|
STRS1 15L22 | 1,5 | 2.0 | 2,1 |
STRS1 25L22 | 2,2 | 3.15 | 5,0 |
STRS1 35L22 | 3,5 | 5.0 | 4,7 |
STRS1 50L22 | 5,0 | 8.0 | 5,4 |
STRS1 75L22 | 7,5 | 12.5 | 8,1 |
STRS1 100L22 | 10,0 | 16.0 | 13,2 |
STRS1 130L22 | 13,0 | 20.0 | 16,9 |
STRS1 160L20 | 16,0 | 25.0 | 19,9 |
STRS1 200L20 | 20,0 | 30.0 | 21,5 |

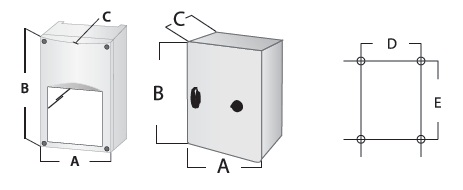

A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
|
---|---|---|---|---|---|
STR 1 15L22 | 115 | 205 | 100 | 98 | 140 |
STR 1 25L22 | 170 | 225 | 140 | 155 | 194 |
STR 1 35L22 | 170 | 255 | 140 | 155 | 194 |
STR 1 50L22 | 170 | 255 | 140 | 155 | 194 |
STR 1 75L22 | 200 | 305 | 140 | 183 | 236 |
STR 1 100L22 | 300 | 425 | 185 | 255 | 255 |
STR 1 130L22 | 300 | 325 | 185 | 255 | 255 |
STR 1 160L20 | 300 | 425 | 235 | 255 | 355 |
STR 1 200L20 | 300 | 430 | 235 | 255 | 355 |
