Regulator elektroniczny ITR (1F/230V)
Skontaktuj się z naszym działem handlowym.
ITR-9 - Elektroniczny regulator prędkości obrotowej wentylatorów.
Elektroniczne regulatory prędkości serii ITR-9 kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia.
Regulatory ITR-9 zapewniają automatyczne wykrywanie zasilania. Prędkość minimalna jest regulowana za pomocą wewnętrznego trymera. Wyjście jest regulowane potencjometrem w zakresie między minimalnym napięciem wyjściowym a napięciem zasilania.

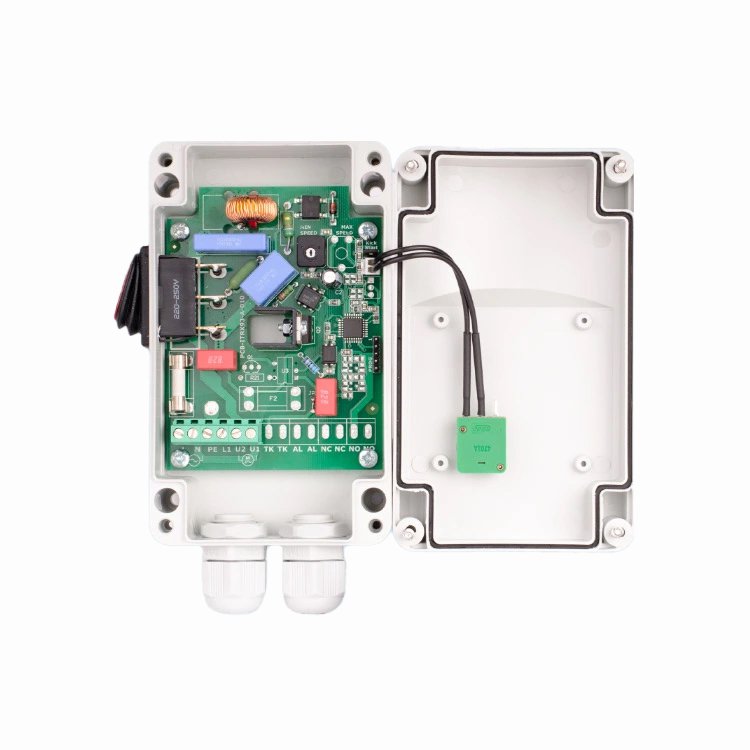

Seria posiada nieregulowane wyjście do podłączenia zaworu, lampy, przepustnicy itp. Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start,które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.
Imax 1,5 A. Obudowa IP54.
Dane techniczne
Główna charakterystyka:
- Regulacja prędkości wentylatora silników sterowanych napięciem w systemach wentylacyjnych
- Tylko do użytku w pomieszczeniach
- Szeroki zakres zasilania (110—240 VAC / 50—60 Hz)
- Automatyczne wykrywanie napięcia zasilania
- Regulowane bezstopniowe napięcie wyjściowe
- Minimalna prędkość regulowana za pomocą wewnętrznego trymera
- Szybki start lub płynny start
- Podświetlany włącznik / wyłącznik
| Napięcie zasilania Us | 110—240 VAC / 50—60 Hz |
| Wyjście regulowane | Umin—Us |
| Maksymalne obciążenie | w zależności od wersji |
| Wyjście nieregulowane | Imax. 2 A |
| Minimalne napięcie wyjściowe MIN | 30—60 % Us |
| Maksymalne napięcie wyjściowe MAX. | 100 % Us |
| Czas trwania szybkiego startu | 8—10 s |
| Warunki otoczenia - temperatura | -20—35 °C |
| Warunki otoczenia - wilgotność względna | 5—95 % rH |
| Stopień ochrony | IP54 (zgodnie z EN 60529) |
Dane techniczne:
| I max [A] |
Bezpiecznik [A] |
Waga [kg] |
Obudowa |
|
|---|---|---|---|---|
| ITR-9-015-DT | 1,5 | (5*20 mm) F 3,15 A H 250 VAC | 0,35 | R-ABS |
| ITR-9-030-DT | 3,0 | (5*20 mm) F 5,0 A H 250 VAC | 0,35 | R-ABS |
| ITR-9-050-DT | 5,0 | (5*20 mm) F 8,0 A H 250 VAC | 0,44 | R-ABS |
| ITR-9-060-DT | 6,0 | (6,3*32 mm) F 10,0 A H 250 VAC | 0,57 | R-ABS |
| ITR-9-100-DT | 10,0 | (6,3*32 mm) F 16,0 A H 250 VAC | 0,72 | R-ABS |
Spełnia normy:
- Dyrektywa niskonapięciowa 2014/35 / WE
- Kompatybilność elektromagnetyczna (EMC)
- Dyrektywa 2014/30/EU
- EN 61000-6-3:2007 + A1:2011 + AC:2012
- EN 61000-6-2:2005 + AC:2005
- EN 60730-1:2011 - WEEE 2012/19/EC
- Dyrektywa RoHs 2011/65 / WE w sprawie ograniczenia stosowania szkodliwych substancji w urządzeniach elektrycznych i elektronicznych.

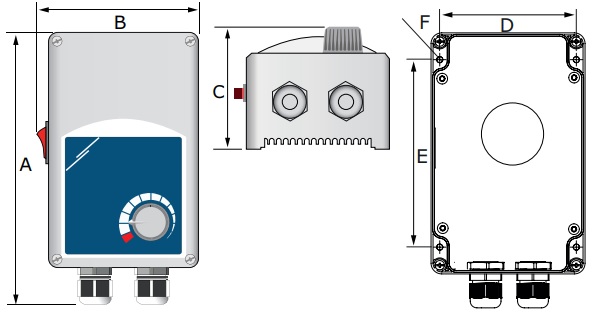

Wymiary
| A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
|
|---|---|---|---|---|---|---|
| ITR-9-015-DT | 162 | 96 | 75 | 71 | 108,8 | 4,2 |
| ITR-9-030-DT | 162 | 96 | 75 | 71 | 108,8 | 4,2 |
| ITR-9-050-DT | 162 | 96 | 93 | 71 | 108,0 | 4,2 |
| ITR-9-060-DT | 205 | 124 | 97 | 102 | 140 | 4,6 |
| ITR-9-100-DT | 205 | 124 | 97 | 102 | 140 | 4,6 |
