Regulator elektroniczny ITRS (1F/230V) ze stykiem TK
Skontaktuj się z naszym działem handlowym.
ITRS-9 - Elektroniczny regulator prędkości obrotowej wentylatorów ze stykami TK.
Elektroniczne regulatory prędkości serii ITRS kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia.
Regulator ITRS jest wyposażony w automatyczne wykrywanie źródła zasilania, styki termiczne (TK) w celu ochrony silnika przed przegrzaniem, NO (styk otwarty) i NC (styk zamknięty) oraz zdalne uruchamianie i zatrzymywanie wejść. Minimalne i maksymalne prędkości są regulowane za pomocą wewnętrznych trymerów.
Regulator ma nieregulowane wyjście do podłączenia siłownika zaworu, lampy itp. Wyjście jest regulowane potencjometrem w zakresie od minimalnego napięcia wyjściowego do napięcia zasilania. Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start, które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.
Dane techniczne
Główna charakterystyka:
- Regulacja prędkości wentylatora silników sterowanych napięciem w systemach wentylacyjnych
- Tylko do użytku w pomieszczeniach
- Szeroki zakres zasilania (110—240 VAC / 50—60 Hz)
- Automatyczne wykrywanie napięcia zasilania
- Regulowane bezstopniowe napięcie wyjściowe
- Wyjście alarmowe
- Kontrola TK dla ochrony termicznej silnika
- Suchy styk do zdalnego włączania / wyłączania
- Minimalna i maksymalna prędkość regulowana przez wewnętrzne trymery
- Zabezpieczenie silnika przed przegrzaniem
- Zakres pracy "szybki start" i "płynny start"
- Podświetlany włącznik / wyłącznik
- Wskaźnik pracy i wykrywania błędów
| Napięcie zasilania: | 110—240 VAC / 50—60 Hz |
| Wyjście regulowane: | MIN-MAX (Umin—Umax) |
| Maksymalne obciążenie: | w zależności od wersji |
| Wyjście nieregulowane: | 230VAC / Imax 2 A |
| Minimalne napięcie wyjściowe MIN: | 30—60 % Us |
| Maksymalne napięcie wyjściowe MAX: | 100 % Us |
| Wyjście alarmowe: | 230 VAC, Imax 0,5A |
| Czas trwania szybkiego startu: | 8—10 s |
| Ochrona: | przegrzanie silnika |
| Warunki pracy - temperatura: | -20—35 °C |
| Warunki pracy - wilgotność względna: | 5—95 % rH (bez kondensatu) |
| Stopień ochrony: | IP54 (zgodnie z EN 60529) |
Dane techniczne:
| I max [A] |
Bezpiecznik [A] |
Waga [kg] |
Obudowa | |
|---|---|---|---|---|
| ITRS-9-015-DT | 1,5 | F 3,15AH 250VAC | 0,41 | ABS |
| ITRS-9-030-DT | 3,0 | F 5,0AH 250VAC | 0,45 | ABS |
| ITRS-9-050-DT | 5,0 | F 8,0AH 250VAC | 0,64 | ABS |
| ITRS-9-060-DT | 6,0 | (6,3*32) F 10,0AH 250VAC | 0,83 | ABS |
| ITRS-9-100-DT | 10,0 | (6,3*32) F 15AH 250VAC | 0,95 | ABS |
Spełnia normy:
- Dyrektywa niskonapięciowa 2014/35 / UE
- Dyrektywa kompatybilności elektromagnetycznej EMC 2014/30 / UE EN 61000-6- 3:2007/A1:2011/AC:2012
- Dyrektywa WEEE 2012/19 / UE w sprawie zużytego sprzętu elektrycznego i elektronicznego
- Dyrektywa RoHs 2011/65 / UE w sprawie ograniczenia stosowania szkodliwych substancji w urządzeniach elektrycznych i elektronicznych

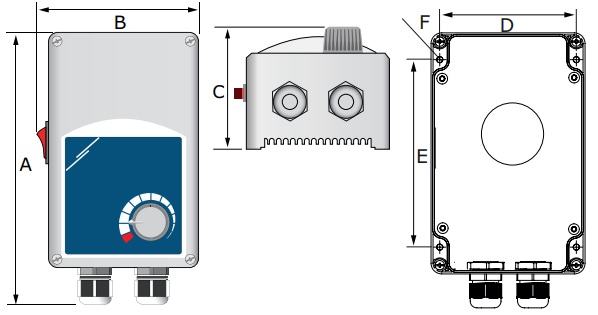

Wymiary
| A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
|
|---|---|---|---|---|---|---|
| ITRS-9-015-DT | 162 | 96 | 75 | 71 | 108,8 | 4,2 |
| ITRS-9-030-DT | 162 | 96 | 75 | 71 | 108,0 | 4,2 |
| ITRS-9-050-DT | 162 | 96 | 93 | 71 | 108,8 | 4,2 |
| ITRS-9-060-DT | 205 | 124 | 97 | 102 | 140 | 4,6 |
| ITRS-9-100-DT | 205 | 124 | 97 | 102 | 140 | 4,6 |
