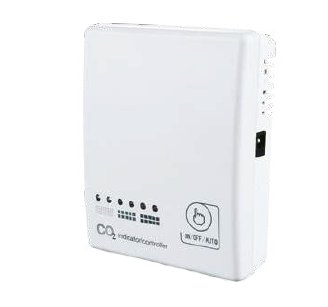

Pomieszczeniowy czujnik dwutlenku węgla CO2-1
Producent: REGIN
Kod produktu: CO2-1
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.
Zastosowanie
Czujnik CO2 służy do pomiaru stężenia dwutlenku węgla w pomieszczeniu. Regulacja wydajności przepływu powietrza w zależności od stężenia dwutlenku węgla jest skutecznym sposobem zmniejszenia zużycia energii.
Konstrukcja czujnika CO2
Czujnik posiada dwa oddzielne wyjścia: beznapięciowy styk wyjścia przekaźnikowego i analogowe wyjście 0-10 V (możliwość regulacji sygnału: 2-10 V/0-20 mA/4-20 mA). Wyjście przekaźnikowe służy do włączania/wyłączania systemu wentylacyjnego w zależności od poziomu stężenia CO₂. Wyjście analogowe umożliwia płynną regulację prędkości obrotowej wentylatora. Płynna regulacja obrotów wentylatora poprzez czujnik CO₂ jest możliwa w przypadku zastosowania wentylatorów z silnikiem EC lub dodatkowego regulatora obrotów z wejściem 0-10 V.
W przypadku płynnego sterowania prędkością, obroty wentylatora zmieniają się proporcjonalnie do poziomu emisji dwutlenku węgla. Dzięki zastosowaniu wyjścia przekaźnikowego i analogowego czujnik jest kompatybilny z każdym systemem wentylacyjnym. System automatycznej kalibracji zapewnia niezawodne działanie czujnika przez cały okres użytkowania.
Czujnik jest wyposażony w diody LED wskazujące poziom stężenia CO2 i przyciski ręcznego wyboru trybu operacyjnego (1 - włączony; 2 - wyłączony; 3 - tryb pracy według poziomu stężenia CO₂). Przycisk umożliwia ręczne włączenie/wyłączenie instalacji wentylacyjnej, gdy regulacja wydajności wentylacji według emisji CO₂ nie jest wymagana.
Montaż
Czujnik jest przeznaczony do montażu natynkowego. Zasilanie niskonapięciowe 24 V AC. Jeśli zasilanie 24 V nie jest dostępne czujnik należy podłączyć poprzez zasilacz TRF (wyposażenie dodatkowe).
Dane techniczne Czujnik CO2
| Parametry | Wartości |
| Zasilanie/ zużycie prądu | 24 VAC (50/60 Hz ± 10%), 24 VDC/1,6 W Max |
| Czujnik detekcji gazu | niedyspersyjny detektor podczerwieni (NDIR) z systemem samokalibracji |
| CO2 | 0-2,000 ppm (cząstek na milion) |
| Dokładność pomiaru przy 25°C, 2000 ppm | ± 30 ppm + 3% wartości pomiarowej |
| Czas reakcji | max. 2 min |
| Czas rozgrzewania dla każdego włączenia |
2 godziny (rozruch), 2 minuty (podczas paracy) |
| Wyjście analogowe | 0 - 10 VDC (domyślnie), 4 - 20 mA (wybór zworką) |
| Wyjście ON/OFF |
obciążenie przełącznika 1 x 2A cztery punkty zadane do wyboru za pomocą zworek |
| 6 diod LED wskazujących stężenie CO2 |
wskaźnik 1 - zielona dioda - stężenie CO2 600 ppm wskaźnik 1 i 2 - zielone diody - stężenie CO2 600-800 ppm wskaźnik 1 - żółta dioda - stężenie CO2 800-1200 ppm wskaźnik 1 i 2 - żółte diody - stężenie CO2 1200-1400 ppm wskaźnik 1 - czerwona dioda - stężenie CO2 1400-1600 ppm wskaźnik 1 i 2 - czerwone diody - stężenie CO2 >1600 ppm |
| Warunki pracy/ Warunki przechowywania | 0 - 50°C; 0 - 95% wilgotności względnej (bez kondensacji)/ 0 - 50°C |
| Waga/ Wymiary | 0,120 kg/ 100 mm x 80 mm x 30 mm |

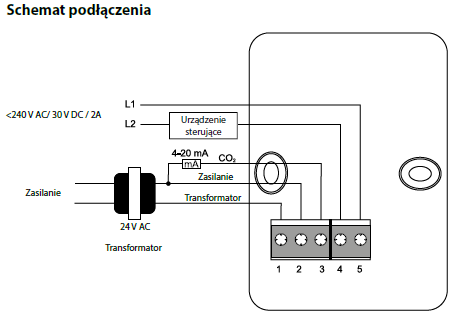

Schemat Czujnik CO2
