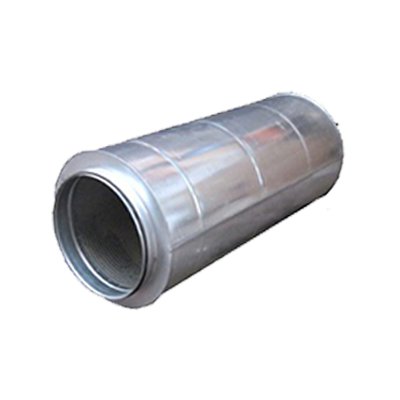

Tłumik akustyczny przepływowy TAP/STAP

Producent: HAKOM Produkcja

Kod produktu: wybierz wariant

TAP50-100/600 TAP-050-100 Dostępność

TAP50-125/600 TAP-050-125 Dostępność

TAP50-160/600 TAP-050-160 Dostępność

TAP50-200/600 TAP-050-200 Dostępność

TAP50-250/600 TAP-050-250 Dostępność

TAP50-315/600 TAP-050-315 Dostępność

TAP50-355/600 TAP-050-355 Dostępność

TAP50-400/600 TAP-050-400 Dostępność

TAP50-450/600 TAP-050-450 Dostępność

TAP50-500/600 TAP-050-500 Dostępność

TAP50-560/600 TAP/STAP Dostępność

TAP50-630/600 TAP-050-630 Dostępność

TAP50-100/900 TAP-050-100 Dostępność

TAP50-125/900 TAP-050-125 Dostępność

TAP50-160/900 TAP-050-160 Dostępność

TAP50-200/900 TAP-050-200 Dostępność

TAP50-250/900 TAP-050-250 Dostępność

TAP50-315/900 TAP-050-315 Dostępność

TAP50-355/900 TAP-050-355 Dostępność

TAP50-400/900 TAP-050-400 Dostępność

TAP50-450/900 TAP-050-450 Dostępność

TAP50-500/900 TAP-050-500 Dostępność

TAP50-560/900 TAP-050-560 Dostępność

TAP50-630/900 TAP-050-630 Dostępność

TAP50-100/1000 TAP-050-100 Dostępność

TAP50-125/1000 TAP-050-125 Dostępność

TAP50-160/1000 TAP-050-160 Dostępność

TAP50-200/1000 TAP-050-200 Dostępność

TAP50-250/1000 TAP-050-250 Dostępność

TAP50-315/1000 TAP-050-315 Dostępność

TAP50-355/1000 TAP-050-355 Dostępność

TAP50-400/1000 TAP-050-400 Dostępność

TAP50-450/1000 TAP-050-450 Dostępność

TAP50-500/1000 TAP-050-500 Dostępność

TAP50-560/1000 TAP-050-560 Dostępność

TAP50-630/1000 TAP-050-630 Dostępność

TAP50-100/1200 TAP-050-100 Dostępność

TAP50-125/1200 TAP-050-125 Dostępność

TAP50-160/1200 TAP-050-160 Dostępność

TAP50-200/1200 TAP-050-200 Dostępność

TAP50-250/1200 TAP-050-250 Dostępność

TAP50-315/1200 TAP-050-315 Dostępność

TAP50-355/1200 TAP-050-355 Dostępność

TAP50-400/1200 TAP-050-400 Dostępność

TAP50-450/1200 TAP-050-450 Dostępność

TAP50-500/1200 TAP-050-500 Dostępność

TAP50-560/1200 TAP-050-560 Dostępność

TAP50-630/1200 TAP-050-630 Dostępność

TAP100-100/600 TAP-100-100 Dostępność

TAP100-125/600 TAP-100-125 Dostępność

TAP100-160/600 TAP-100-160 Dostępność

TAP100-200/600 TAP-100-200 Dostępność

TAP100-250/600 TAP-100-250 Dostępność

TAP100-315/600 TAP-100-315 Dostępność

TAP100-355/600 TAP-100-355 Dostępność

TAP100-400/600 TAP-100-400 Dostępność

TAP100-450/600 TAP-100-450 Dostępność

TAP100-500/600 TAP-100-500 Dostępność

TAP100-560/600 TAP-100-560 Dostępność

TAP100-630/600 TAP-100-630 Dostępność

TAP100-100/900 TAP-100-100 Dostępność

TAP100-125/900 TAP-100-125 Dostępność

TAP100-160/900 TAP-100-160 Dostępność

TAP100-200/900 TAP-100-200 Dostępność

TAP100-250/900 TAP-100-250 Dostępność

TAP100-315/900 TAP-100-315 Dostępność

TAP100-355/900 TAP-100-355 Dostępność

TAP100-400/900 TAP-100-400 Dostępność

TAP100-450/900 TAP-100-450 Dostępność

TAP100-500/900 TAP-100-500 Dostępność

TAP100-560/900 TAP-100-560 Dostępność

TAP100-630/900 TAP-100-630 Dostępność

TAP100-100/1000 TAP-100-100 Dostępność

TAP100-125/1000 TAP-100-125 Dostępność

TAP100-160/1000 TAP-100-160 Dostępność

TAP100-200/1000 TAP-100-200 Dostępność

TAP100-250/1000 TAP-100-250 Dostępność

TAP100-315/1000 TAP-100-315 Dostępność

TAP100-355/1000 TAP-100-355 Dostępność

TAP100-400/1000 TAP-100-400 Dostępność

TAP100-450/1000 TAP-100-450 Dostępność

TAP100-500/1000 TAP-100-500 Dostępność

TAP100-560/1000 TAP-100-560 Dostępność

TAP100-630/1000 TAP-100-630 Dostępność

TAP100-100/1200 TAP-100-100 Dostępność

TAP100-125/1200 TAP-100-125 Dostępność

TAP100-160/1200 TAP-100-160 Dostępność

TAP100-200/1200 TAP-100-200 Dostępność

TAP100-250/1200 TAP-100-250 Dostępność

TAP100-315/1200 TAP-100-315 Dostępność

TAP100-355/1200 TAP-100-355 Dostępność

TAP100-400/1200 TAP-100-400 Dostępność

TAP100-450/1200 TAP-100-450 Dostępność

TAP100-500/1200 TAP-100-500 Dostępność

TAP100-560/1200 TAP-100-560 Dostępność

TAP100-630/1200 TAP-100-630 Dostępność

szt

Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Pobierz kartę w wersji PDF

Tłumik akustyczny przepływowy TAP/STAP stosowane jest w systemach wentylacyjnych i klimatyzacyjnych, do tłumienia hałasu wewnątrz instalacji, generowanego przez urządzenia oraz do tłumienia szumów przepływu przez osprzęt instalacyjny. Zalecane stosowanie do urządzeń wytwarzających zakłócenia akustyczne w średnim i wysokim zakresie częstotliwości.

Dobór tłumików akustycznych:

Obudowa zewnętrzna oraz wewnętrzny wkład perforowany przewód wykonane są z blachy stalowej ocynkowanej DX51D+: Zn:Z275. W zależności od średnicy tłumika stosuje się blachy o grubości 0,55-0,8 mm. Jako materiał tłumiący stosowana jest wełna mineralna niepalna pokryta włóknem szklanym i blachą perforowaną, odporna na porywanie przy prędkości powietrza do 20 m/s. W zależności wymaganej skuteczności tłumienia stosuje się wkłady grubości 50 mm w zakresie średnic Dn=80-400 mm lub 100 mm w zakresie średnic Dn=100 mm wzwyż. Króćce do podłączenia przewodów wykonywane są zgodnie z normą PN-EN 1506 lub PN-EN 13180 jako nyplowe lub jako kołnierzowe gdzie rozstaw otworów zgodny jest z normą PN-EN 12220. Szczelność obudowy zgodna jest z normą PN-EN 1751 w klasie A.

Zakres średnic TAP S TAP:

TAP-G050 - Warstwa tłumiąca 50 mm - średnice Dn=80-400 mm
TAP-G100 - Warstwa tłumiąca 100 mm - średnice Dn=100-1000 mm

Warunki pracy:

Tłumiki akustyczne okrągłe przeznaczone są do stosowania w instalacjach wentylacyjnych klimatyzacyjnych w normalnych warunkach pracy (wilgotność normalna, temperatura od -40^oC do +90^oC). Transportowane powietrze powinno być czyste, wolne od pyłów, oparów, tłuszczów, lotnych związków chemicznych i innych zanieczyszczeń. Przepływające powietrze powinno być jednocześnie wolne od pary wodnej. Z uwagi na dużą chłonność materiału należy zabezpieczyć tłumik przed wykraplaniem się pary wodnej wewnątrz.

Wersje wykonania:

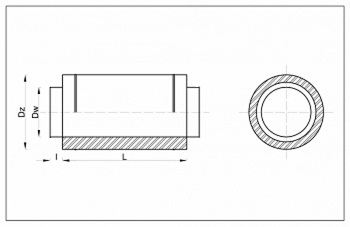

TAP – Tłumik akustyczny, prosty, przepływowy z króćcami nyplowymi, z obudową B/I

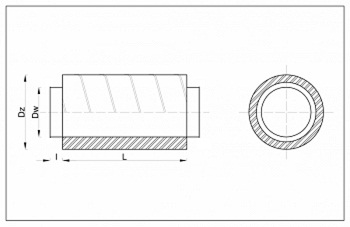

STAP – Tłumik akustyczny, prosty, przepływowy z króćcami nyplowymi, z obudową SR

TAP	STAP

Tłumienie

Skuteczność tłumienia tłumików akustycznych przepływowych TAP050/STAP050

	F	Dw	Dz	Długość tłumika L [mm]
				500					600					900
				125	250	500	1000	2000	125	250	500	1000	2000	125	250	500	1000	2000
1	0,0078	100	205	2	6	17	27	29	2	7	20	32	35	4	11	30	46	49
2	0,0123	125	230	1	5	14	22	23	2	6	17	26	28	3	9	26	39	42
3	0,0201	160	265	1	4	13	17	18	1	4	15	21	22	2	7	23	31	33
4	0,0314	200	305	1	3	12	14	11	1	4	14	17	13	1	6	22	26	20
5	0,0491	250	355	1	3	12	12	7	1	3	14	14	8	1	5	21	21	13
6	0,0779	315	420	1	3	9	9	4	1	3	11	11	5	1	5	17	17	9
7	0,0989	355	460	1	3	8	6	3	1	3	10	8	4	1	5	15	12	6
8	0,1256	400	505	1	3	7	5	2	1	3	9	6	3	1	5	13	10	5
9	0,159	450	555	1	3	6	4	2	1	3	7	5	2	1	5	12	8	4
10	0,1963	500	605	1	3	6	3	1	1	3	7	4	2	1	5	10	6	3
				1000					1200					1500
1	0,0078	100	205	4	12	34	46	49	5	15	41	48	49	6	18	>50	>50	>50
2	0,0123	125	230	3	10	29	44	47	4	12	35	47	49	5	15	44	48	49
3	0,0201	160	265	2	8	26	35	37	3	9	31	42	44	3	12	39	47	49
4	0,0314	200	305	2	7	24	28	22	2	8	29	34	26	3	10	37	43	33
5	0,0491	250	355	1	6	24	28	22	2	7	28	28	17	3	10	37	43	33
6	0,0779	315	420	1	6	19	19	10	1	7	22	22	11	2	9	28	28	15
7	0,0989	355	460	1	6	16	13	7	1	7	20	16	9	2	9	25	21	11
8	0,1256	400	505	1	6	15	11	5	1	7	18	13	7	2	9	22	16	8
9	0,159	450	555	1	6	13	9	4	1	7	15	10	5	2	9	20	13	7
10	0,1963	500	605	1	6	12	7	3	1	7	14	8	4	2	9	18	11	5

Skuteczność tłumienia tłumików akustycznych przepływowych TAP100/STAP100

	F	Dw	Dz	Długość tłumika L [mm]
				500					600					900
				125	250	500	1000	2000	125	250	500	1000	2000	125	250	500	1000	2000
1	0,0078	100	305	8	18	30	30	30	10	21	36	36	36	15	32	>50	>50	>50
2	0,0123	125	330	5	13	24	24	24	7	16	28	28	28	10	24	43	43	43
3	0,0201	160	365	4	10	18	18	18	4	12	22	22	22	7	18	33	33	33
4	0,0314	200	405	3	8	15	15	11	3	10	18	18	13	5	15	27	27	20
5	0,0491	250	460	2	7	12	12	7	3	8	14	14	8	4	13	21	21	13
6	0,0779	315	520	2	6	9	9	4	2	7	11	11	5	3	11	17	17	9
7	0,0989	355	560	1	6	8	6	3	2	7	10	8	4	3	11	15	12	6
8	0,1256	400	605	1	6	7	5	2	2	7	9	6	3	3	11	13	10	5
9	0,159	450	660	1	6	6	4	2	2	7	7	5	2	3	11	12	8	4
10	0,1963	500	705	1	6	6	3	1	1	7	7	4	2	2	10	10	6	3
				1000					1200					1500
1	0,0078	100	305	16	36	>50	>50	>50	20	43	>50	>50	>50	25	>50	>50	>50	>50
2	0,0123	125	330	11	27	48	48	48	14	32	>50	>50	>50	17	40	>50	>50	>50
3	0,0201	160	365	8	20	37	37	37	9	24	45	45	45	12	31	>50	>50	>50
4	0,0314	200	405	6	17	30	30	22	7	20	36	36	27	9	25	45	45	33
5	0,0491	250	460	5	14	24	24	15	6	17	28	28	17	7	22	36	36	22
6	0,0779	315	520	4	13	19	19	10	5	15	22	22	11	6	19	28	28	15
7	0,0989	355	560	3	12	16	13	7	4	15	20	16	9	5	19	25	21	11
8	0,1256	400	605	3	12	15	11	5	4	14	18	13	7	5	18	22	16	8
9	0,159	450	660	3	12	13	9	4	4	14	15	10	5	5	18	20	13	7
10	0,1963	500	705	3	12	12	7	3	3	14	14	8	4	4	18	18	11	5

Wydajność i opory

Strata ciśnienia w tłumikach TAP/STAP:
W tabelach podano opory przepływu powietrza [Pa] w funkcji prędkości przepływu v i długości L [mm].

D_w/L [mm]	Prędkość przepływu						D_w/L [mm]	Prędkość przepływu
	2 m/s	4 m/s	6 m/s	8 m/s	10 m/s	12 m/s		2 m/s	4 m/s	6 m/s	8 m/s	10 m/s	12 m/s
	Strata ciśnienia [Pa]							Strata ciśnienia [Pa]
100/500	0	-1	-3	-6	-9	-13	100/600	0	-2	-4	-6	-10	-14
125/500	0	-1	-3	-5	-7	-11	125/600	0	-1	-3	-6	-8	-13
160/500	0	-1	-2	-4	-7	-10	160/600	0	-1	-3	-5	-7	-11
200/500	0	-1	-2	-4	-6	-9	200/600	0	-1	-2	-4	-7	-9
250/500	0	-1	-2	-3	-5	-8	250/600	0	-1	-2	-4	-6	-8
315/500	0	-1	-2	-3	-5	-7	315/600	0	-1	-2	-3	-5	-8
355/500	0	-1	-2	-3	-5	-7	355/600	0	-1	-2	-3	-5	-7
400/500	0	-1	-2	-3	-4	-6	400/600	0	-1	-2	-3	-5	-7
450/500	0	-1	-2	-3	-4	-6	450/600	0	-1	-2	-3	-5	-7
500/500	0	-1	-2	-3	-4	-6	500/600	0	-1	-2	-3	-4	-6

100/900	-1	-2	-5	-9	-14	-19	100/1000	-1	-2	-5	-9	-15	-21
125/900	0	-2	-4	-7	-11	-17	125/1000	-1	-2	-5	-8	-12	-18
160/900	0	-2	-4	-6	-10	-14	160/1000	0	-2	-4	-7	-10	-15
200/900	0	-1	-3	-5	-8	-12	200/1000	0	-1	-3	-6	-9	-13
250/900	0	-1	-3	-5	-7	-11	250/1000	0	-1	-3	-5	-8	-10
315/900	0	-1	-2	-4	-6	-9	315/1000	0	-1	-2	-4	-6	-9
355/900	0	-1	-2	-4	-6	-9	355/1000	0	-1	-2	-4	-6	-9
400/900	0	-1	-2	-4	-6	-8	400/1000	0	-1	-2	-4	-6	-9
450/900	0	-1	-2	-3	-5	-8	450/1000	0	-1	-2	-4	-6	-8
500/900	0	-1	-2	-3	-5	-7	500/1000	0	-1	-2	-3	-5	-8

100/1200	-1	-3	-6	-11	-17	-24	100/1500	-1	-3	-7	-13	-21	-29
125/1200	-1	-2	-5	-9	-14	-21	125/1500	-1	-3	-6	-11	-17	-25
160/1200	0	-2	-4	-8	-12	-17	160/1500	-1	-2	-5	-9	-14	-21
200/1200	0	-2	-4	-7	-10	-15	200/1500	0	-2	-4	-8	-12	-17
250/1200	0	-1	-3	-6	-9	-13	250/1500	0	-2	-4	-7	-10	-15
315/1200	0	-1	-3	-5	-8	-11	315/1500	0	-1	-3	-6	-9	-13
355/1200	0	-1	-3	-5	-7	-10	355/1500	0	-1	-3	-5	-8	-12
400/1200	0	-1	-2	-4	-7	-10	400/1500	0	-1	-3	-5	-7	-11
450/1200	0	-1	-2	-4	-6	-9	450/1500	0	-1	-3	-4	-7	-10
500/1200	0	-1	-2	-4	-6	-8	500/1500	0	-1	-2	-4	-7	-10

Wielkości charakterystyczne i obliczeniowe tłumików TAP/STAP

TAP/STAP	Wydajność [m²/h]
Wielkość	F [m²]	2 [m/s]	4 [m/s]	6 [m/s]	8 [m/s]	10 [m/s]	12 [m/s]
0100	0,0078	56	112	168	225	282	337
0125	0,0123	89	177	266	354	432	531
0160	0,0201	145	289	434	579	720	868
0200	0,0314	226	452	678	904	1130	1356
0250	0,0491	354	707	1061	1414	1764	2121
0315	0,0779	561	1121	1682	2243	2804	3365
0355	0,0989	712	1424	2136	2848	3560	4273
0400	0,1256	904	1809	2712	3617	4521	5425
0450	0,1590	1145	2290	3131	4579	5724	6869
0500	0,1963	1413	2827	4240	5653	7067	8480

Masy

Ciężar tłumików akustycznych TAP/STAP:
W tabelach podano przybliżoną wagę tłumików TAP/STAP, w zależności od grubości warstwy tłumiącej. Waga wersji wykonania NP z króćcami nyplowymi.

TAP50 Dw [mm]	Długość L [mm]						TAP100 Dw [mm]	Długość L [mm]
	500	600	900	1000	1200	1500		500	600	900	1000	1200	1500
	Masa [kg]							Masa [kg]
100	5	7	9	9	11	13	100	8	11	15	15	18	22
125	6	8	10	10	13	15	125	9	13	17	17	21	24
160	7	10	13	13	15	18	160	11	15	19	19	24	28
200	8	12	15	15	18	22	200	13	17	22	22	27	32
250	10	14	18	18	22	26	250	15	20	26	26	32	38
315	13	17	22	22	27	32	315	18	24	31	31	38	45
355	14	19	25	25	30	35	355	19	27	34	34	42	49
400	16	21	27	27	33	39	400	21	30	38	38	46	54
450	17	24	30	30	37	43	450	24	33	41	41	50	59
500	19	26	34	34	41	48	500	26	36	45	45	55	65
