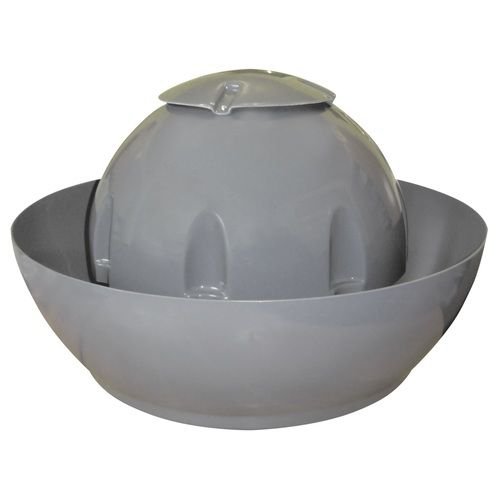

Wentylator dachowy WDc/s-o-K dwubiegowy

Producent: METALPLAST

Kod produktu: wybierz wariant

WDc/s 20 -o-K 0 zł 0 zł Dostępność

WDc/s 25-o-K 0 zł 0 zł Dostępność

szt

Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Pobierz kartę w wersji PDF

Wentylator dachowy WDc/s-o-K dwubiegowy

Osłony aerodynamiczne wentylatorów służą do skierowania strumienia wylotowego powietrza z wentylatora w kierunku pionowym.

Mogą być stosowane wszędzie tam gdzie mamy do czynienia z zastosowaniem na połaci dachowej większej ilości wentylatorów w celu wyeliminowania ewentualnego przedostania się wywiewanego czynnika (agresywnego chemicznie) z wentylatora do wentylatora który jest chwilowo wyłączony.

Dane techniczne

Wielkość wentylatora	Prędkość obrotowa	Zakres wydajności		Zakres spiętrzenia statycznego	Moc silnika	Poziom dźwięku
Wielkość wentylatora	[obr/min]	[m³/s]	[m³/h]	[Pa]	[kW]	W odległ. 1 m [dB(A)]	W odległ. 5m [dB(A)]
WDc/s 20 - o - K	950 / 1450	0,05÷0,21	180÷756	81÷14	0,18	53	44
WDc/s 20 - o - K	950 / 1450	0,076÷0,32	274÷1150	190÷35	0,25	63	54
WDc/s 25- o - K	1450	0,011÷0,415	396÷1494	130÷28	0,18	59	50
WDc/s 25- o - K	950	0,16÷0,64	576÷2304	310÷53	0,25	69	60

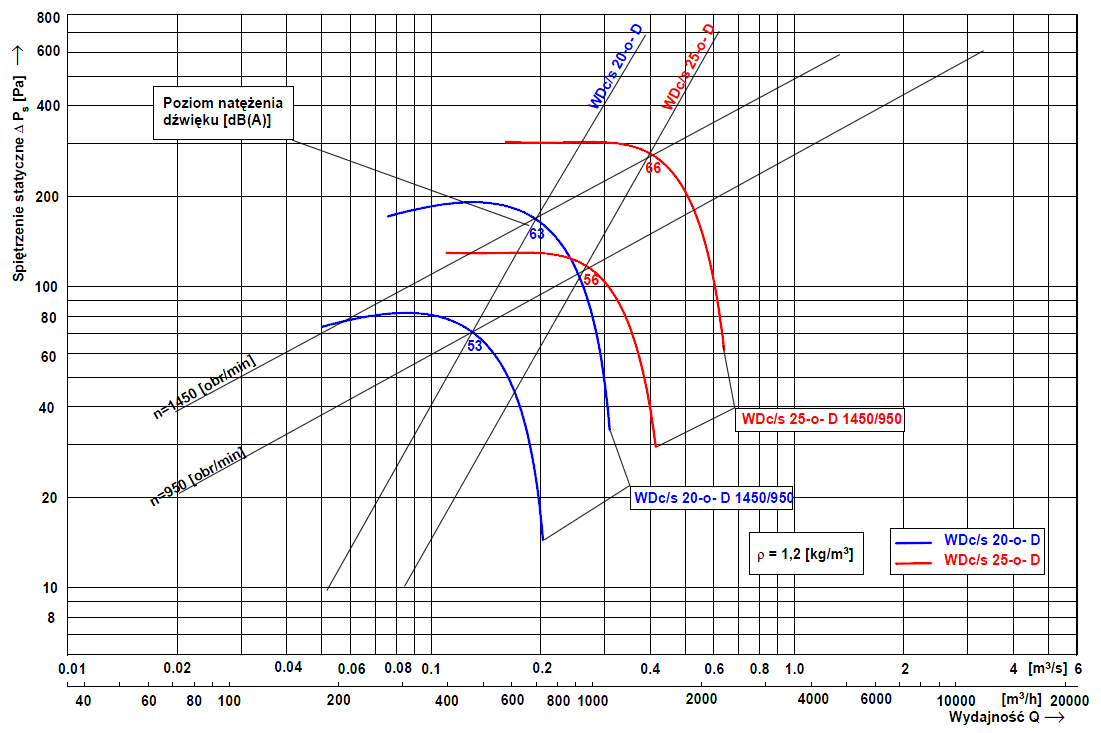

Charakterystyki

Wykres zbiorczy

Parametry silników

Wielkość wentylatora	Prędkość obrotowa [obr/min]	Moc silnika [kW]	Silnik trójfazowy U= 400[V]
			Typ silnika	Pobór prądu [A]
WDc/s-o 20 -D-K	950 / 1450	0,18	SKh 71-6/AB	0,8
		0,25		1,0
WDc/s-o 25 -D-K	950 / 1450	0,18	SKh 71-6/4B	0,8
		0,25		1,0

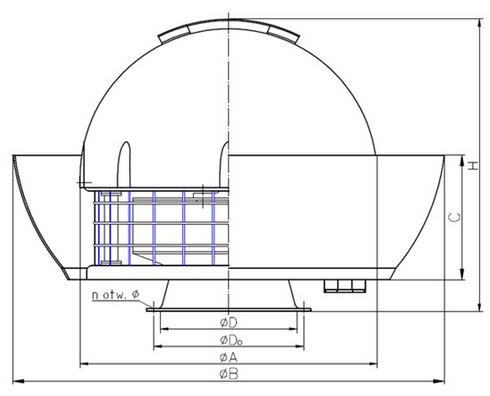

Wymiary

Wielkość wentylatora	Wymiary								Masa
	[mm]								[kg]
	D	D₀	A	B	C	H	n	Ø	[kg]
WDc/s 20-o-K	200	224	476	690	200	445	8	7	12
WDc/s 25-o-K	250	274	548	780	230	485	8	7	20
