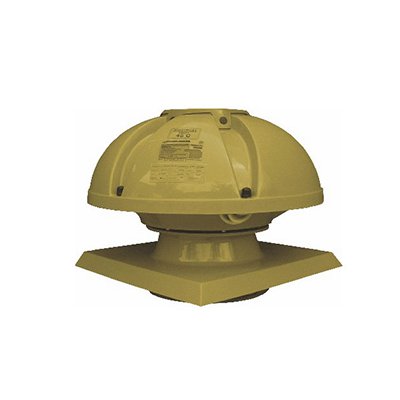

Wentylator dachowy SZTIL (11.200 m3/h)

Producent:
Kod produktu: wybierz wariant
SZTIL-160 W2/900/400 SZTIL-160 W2/900/400 2952.00 2400.00 Dostępność
SZTIL-160 W2/1200/400 SZTIL-160 W2/1200/40 2952.00 2400.00 Dostępność
SZTIL-160 W2/900/230 SZTIL-160 W2/900/230 3075.00 2500.00 Dostępność
SZTIL-160 W2/1200/230 SZTIL-160 W2/1200/23 3075.00 2500.00 Dostępność
SZTIL-200 W2/900/400 SZTIL-200 W2/900/400 3345.60 2720.00 Dostępność
SZTIL-200 W2/1300/400 SZTIL-200 W2/1300/40 3345.60 2720.00 Dostępność
SZTIL-200 W2/900/230 SZTIL-200 W2/900/230 3468.60 2820.00 Dostępność
SZTIL-200 W2/1300/230 SZTIL-200 W2/1300/23 3468.60 2820.00 Dostępność
SZTIL-250 W2/900/400 SZTIL-250 W2/900/400 3800.70 3090.00 Dostępność
SZTIL-250 W2/1200/400 SZTIL-250 W2/1200/40 3800.70 3090.00 Dostępność
SZTIL-250 W2/900/230 SZTIL-250 W2/900/230 3923.70 3190.00 Dostępność
SZTIL-250 W2/1200/230 SZTIL-250 W2/1200/23 3923.70 3190.00 Dostępność
SZTIL-315/900/400 SZTIL-315/900/400 4428.00 3600.00 Dostępność
SZTIL-315/1200/400 SZTIL-315/1200/400 4428.00 3600.00 Dostępność
SZTIL-315/900/230 SZTIL-315/900/230 4551.00 3700.00 Dostępność
SZTIL-315/1200/230 SZTIL-315/1200/230 4551.00 3700.00 Dostępność
SZTIL-400 MW/700/400 SZTIL-400 MW/700/400 13025.70 10590.00 Dostępność
SZTIL-400 MW/900/400 SZTIL-400 MW/900/400 13025.70 10590.00 Dostępność
SZTIL-400 MW/900/230 SZTIL-400 MW/900/230 13148.70 10690.00 Dostępność
SZTIL-500/700/400 SZTIL-500/700/400 17355.30 14110.00 Dostępność
SZTIL-500/900/400 SZTIL-500/900/400 17355.30 14110.00 Dostępność
Cena katalogowa netto: 2400.00 zł/szt
Cena katalogowa brutto: 2952.00 zł/szt
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator dachowy SZTIL klasyfikowany jest w grupie wentylatorów promieniowych z tworzyw sztucznych. Wyrzut pionowy powietrza wentylacyjnego może być zrealizowany przez zastosowanie kierownicy. Wentylatory typoszeregu SZTIL przeznaczone są do pracy we wszystkich rodzajach instalacjach wentylacji bytowej i przemysłowej ogólnego przeznaczenia. Wentylatory typoszeregu SZTIL dostępne są w tylko w wykonaniu standardowym [s].

Cechą charakterystyczną ich konstrukcji jest zastosowanie wytłumienia obudowy. Cechy geometryczne obudowy wentylatora oraz zastosowanie materiałów tłumiących pozwala zredukować poziom hałasu emitowanego do otoczenia i do sieci kanałów wentylacyjnych. Główne elementy konstrukcyjne (obudowa, kopuła, koło wirnikowe) wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg. kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania. Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372]. Wentylatory typoszeregu SZTIL przeznaczone są do transportu niezapylonego czynnika [p < 0.3 (g/Nm3)] o temperaturze [t ≤ 40 (°C)].

W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem jednofazowymi lub trzyfazowymi, jednobiegowymi. Zaleca się stosowanie wyłączników serwisowych typu [WIS]. Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z]. Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) przy pomocy przetwornicy częstotliwości [Układ regulacji FAUST]. Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN]. Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTL, PTS], wywietrzak zintegrowany typu [WZ]) wyposażonej w kołowe przyłącze kołnierzowe.

PRZEZNACZENIE

Wentylatory typoszeregu SZTIL przeznaczone są do pracy w instalacjach wentylacji mechanicznej ogólnego przeznaczenia.

Dane techniczne

  Typ Silnika Obroty Moc   Napięcie

Prąd IM[A]

przy napięciu

Krotność prądu rozruchowego Zakres wyzwalacza termicznego Nastawienie wyzwalacza termicznego
  [obr/min] [kW] [V] 230[V] 400[V] [IA/IM] [A] [A]
SZTIL-160/W2 MK085-4DK.05.L ZIEHL-ABEGG 1200 0,11 230/400 1,05 0,36 2,30 0,40-0,63 0,4
MK085-6DK.05.L ZIEHL-ABEGG 900 0,05 230/400 0,45 0,25 2,70 0,25-0,40 0,28
MK085-4EK.07.L ZIEHL-ABEGG 1200 0,09 230 1,00 - 1,50 0,63-1,0 1,00
MK085-6EK.07.L ZIEHL-ABEGG 900 0,04 230 0,47 - 2,00 0,4-0,63 0,5
SZTIL-200 W2 MK04DK.10.L ZIEHL-ABEGG 1300 0,26 230/400 2,40 0,76 3,20 0,63-1,0 0,8
MK085-6DK.07.L ZIEHL-ABEGG 900 0,07 230/400 0,86 0,36 2,40 0,25-0,40 0,4
MK085-4EK.10.L ZIEHL-ABEGG 1300 0,16 230 1,30 - 1,90 1,0-1,60 1,40
MK085-6EK.10.L ZIEHL-ABEGG 900 0,07 230 0,70 - 2,10 0,63-1,0 0,8
SZTIL-250 W2 MK106-4DK.07.N ZIEHL-ABEGG 1200 0,31 230/400 1,05 0,90 3,40 1,0-1,6 1,0
MK106-6DK.07.N ZIEHL-ABEGG 900 0,15 230/400 1,05 0,60 2,30 0,63-1,0 0,66
MK106-4EK.10.N ZIEHL-ABEGG 1200 0,30 230 2,1 - 3,0 1,60-2,50 2,30
MK106-6EK.10.N ZIEHL-ABEGG 900 0,12 230 1,5 - 1,50 1,60-2,50 1,65
SZTIL-315 MK106-4DK.10.N ZIEHL-ABEGG 1200 0,45 230/400 1,0 1,1 3,90 1,0-1,6 1,1
MK106-6DK.07.N ZIEHL-ABEGG 900 0,15 230/400 1,05 0,60 2,30 0,4-0,63 0,60
MK106-4EK.14.N ZIEHL-ABEGG 1200 0,31 230 2,9 - 2,5 2,50-4,0 3,2
MK106-6EK.10.N ZIEHL-ABEGG 900 0,12 230 1,5 - 1,50 1,60-2,50 1,65
SZTIL-400 MK137-6DK.10L ZIEHL-ABEGG 900 0,64 230/400 4,7 2,0 2,4 1,6-2,5 2,2
MK137-8DK.10L ZIEHL-ABEGG 700 0,40 230/400 2,3 1,35 3,2 1,0-1,6 1,6
MK137-6EK.10L ZIEHL-ABEGG 900 0,60 230 1,9 - 3,4 1,6-2,5 2,1
SZTIL-500 MK137-6DK.20L ZIEHL-ABEGG 900 1,25 230/400 8,0 3,0 3,8 2,6-4,0 3,3
MK137-8DK.15L ZIEHL-ABEGG 700 0,63 230/400 6,3 2,0 3,2 1,6-2,5 2,2

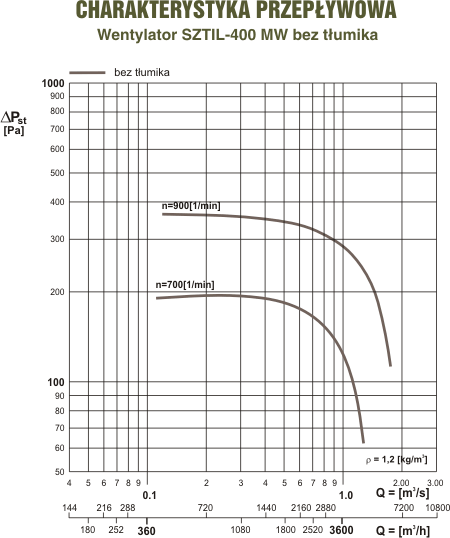

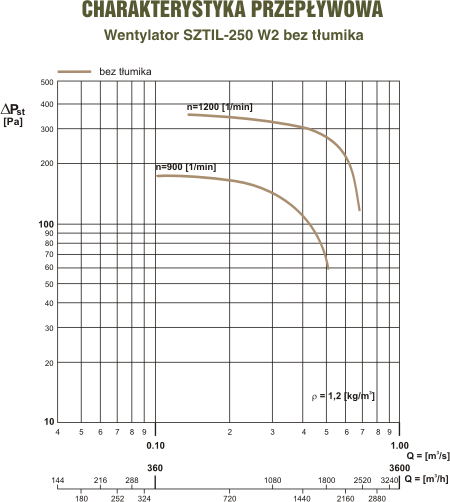

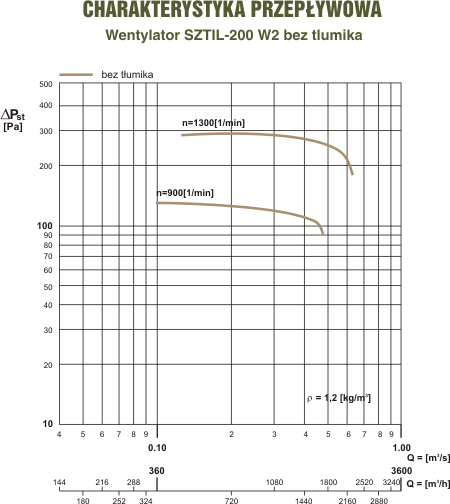

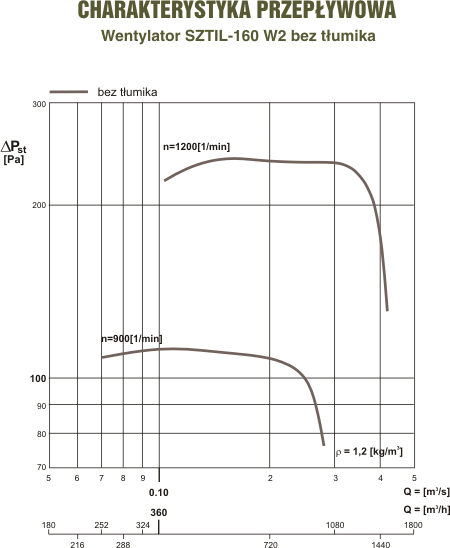

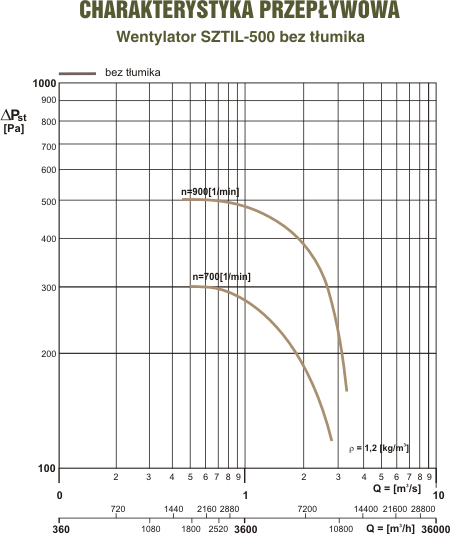

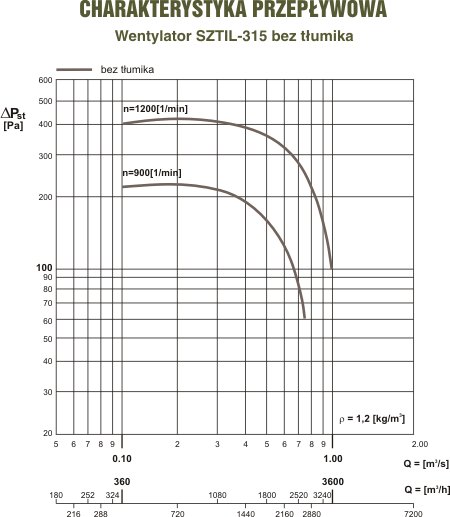

Charakterystyki

4 4
45 678
709 1790056

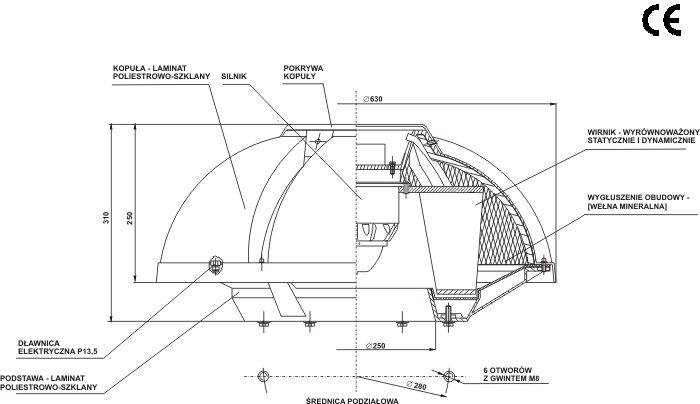

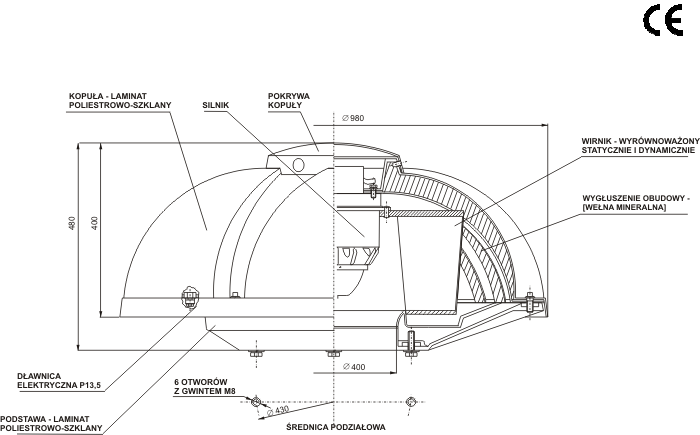

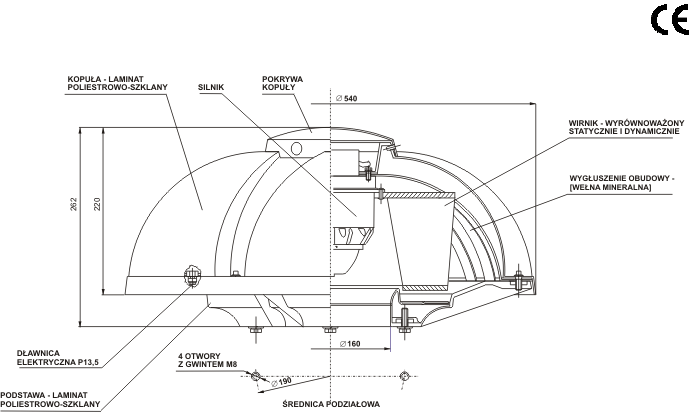

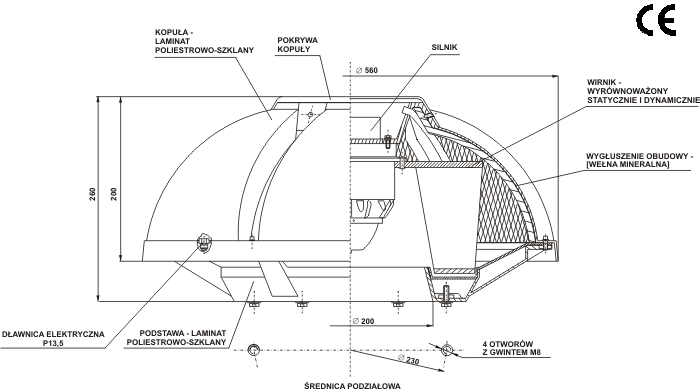

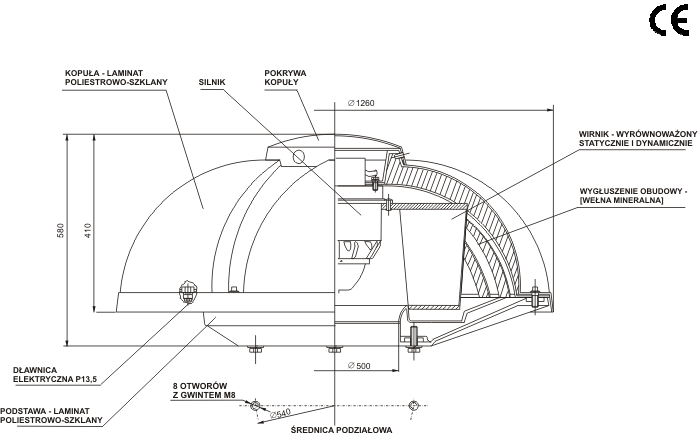

Wymiary

1 9
65 37954
0 349852
