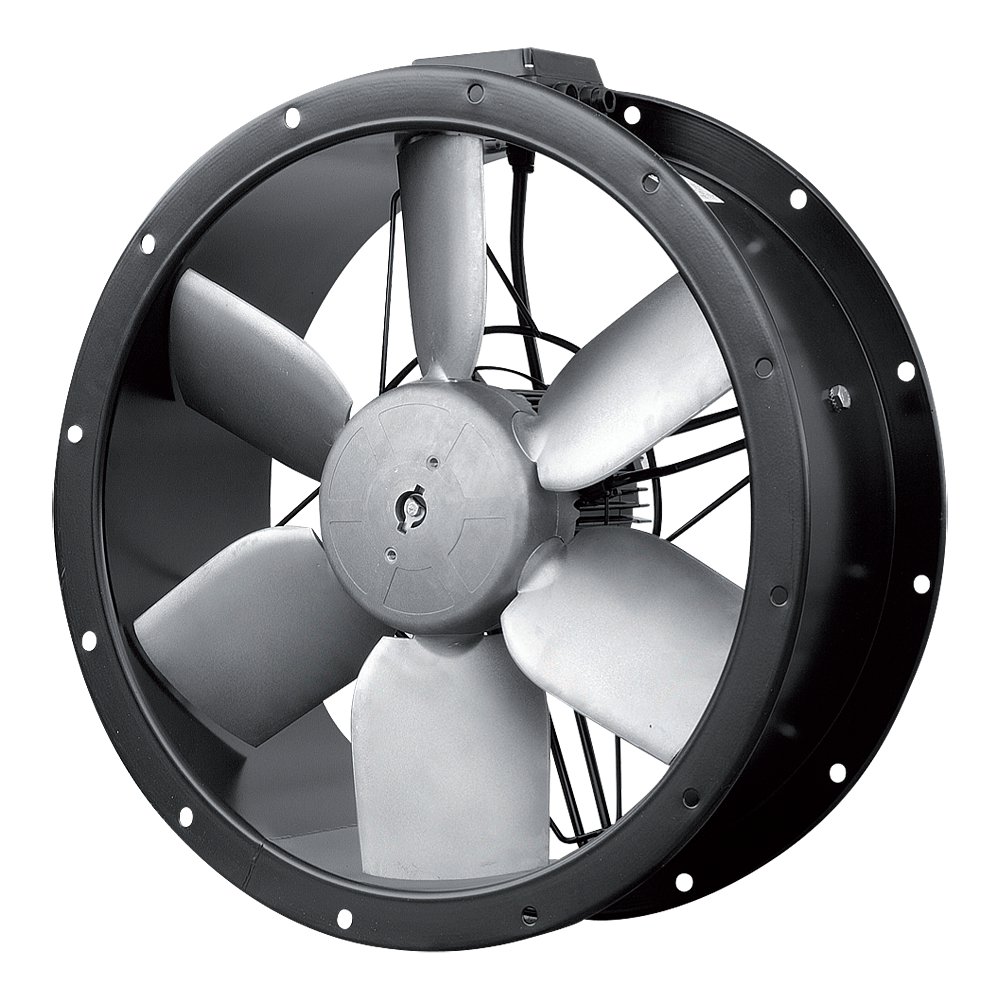

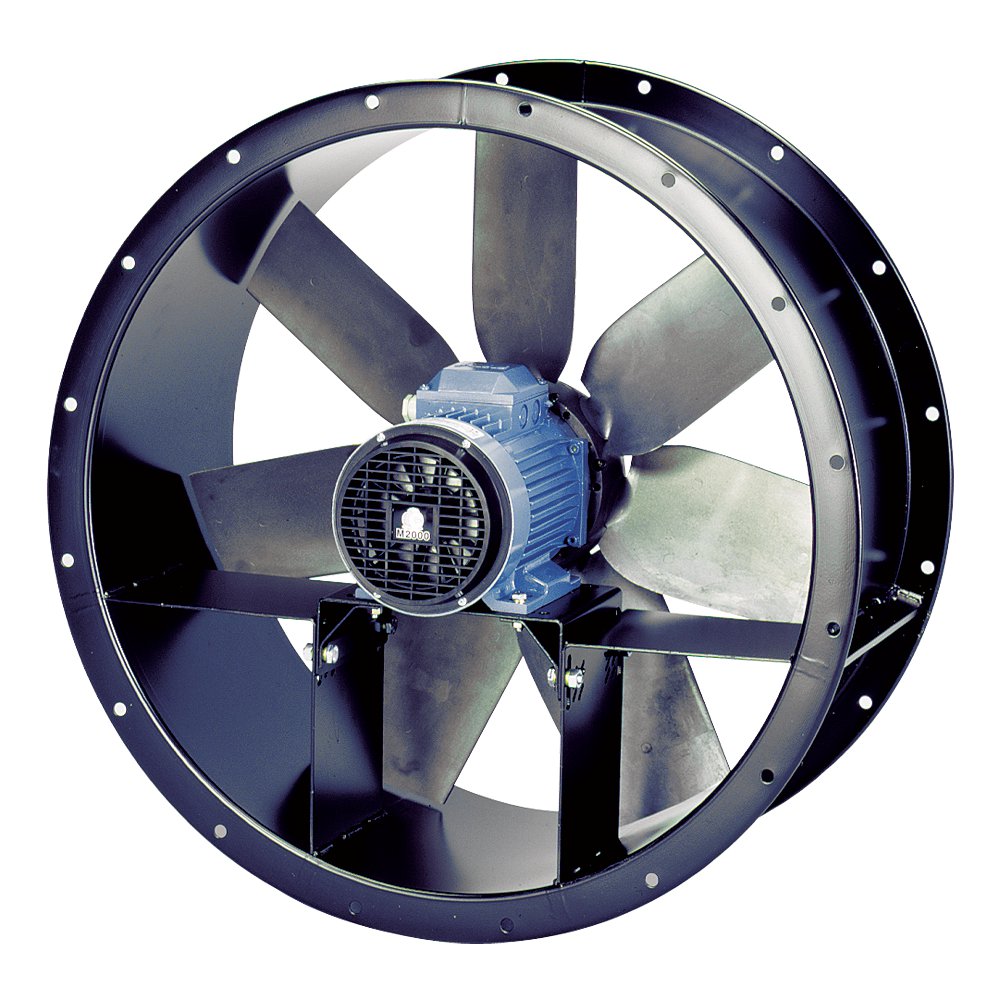

Wentylator osiowy kanałowy TCBB/TCBT

Producent:
Kod produktu: wybierz wariant
TCFB/4-355/HB 230V 2122.98 1726.00 Dostępność
TCBB/2-250/HB 230V 2405.88 1956.00 Dostępność
TCBB/4-250/HB 230V 1928.64 1568.00 Dostępność
TCBB/4-315/HB 230V 2099.61 1707.00 Dostępność
TCBB/4-355/HB 230V 2260.74 1838.00 Dostępność
TCBB/4-400/HB 230V 2581.77 2099.00 Dostępność
TCBB/4-450/HB 230V 3452.61 2807.00 Dostępność
TCBB/4-500/HB 230V 3895.41 3167.00 Dostępność
TCBB/4-560/HB 230V 5371.41 4367.00 Dostępność
TCBB/4-560/LB 230V 5050.38 4106.00 Dostępność
TCBB/4-630/LB 230V 5290.23 4301.00 Dostępność
TCBB/6-355/HB 230V 3290.25 2675.00 Dostępność
TCBB/6-400/HB 230V 3249.66 2642.00 Dostępność
TCBB/6-500/HB 230V 3913.86 3182.00 Dostępność
TCBB/6-560/LB 230V 4940.91 4017.00 Dostępność
TCBB/6-630/LB 230V 6969.18 5666.00 Dostępność
TCBB/6-710/HB 230V 6648.15 5405.00 Dostępność
TCBB/8-500/HB 230V 3913.86 3182.00 Dostępność
TCBT/2-250/HB 230/400V 50/60 Hz 2297.64 1868.00 Dostępność
TCBT/4-250/HB 230/400V 1817.94 1478.00 Dostępność
TCBT/4-315/HB 230/400V 1980.30 1610.00 Dostępność
TCBT/4-355/HB 230/400V 2148.81 1747.00 Dostępność
TCBT/4-400/HB 400V 2460.00 2000.00 Dostępność
TCBT/4-450/HB 230/400V 3362.82 2734.00 Dostępność
TCBT/4-500/HB 230/400V 3747.81 3047.00 Dostępność
TCBT/4-560/HB 230/400V 4865.88 3956.00 Dostępność
TCBT/4-630/HB 400V 5311.14 4318.00 Dostępność
TCBT/4-710/HB 230/400V 6461.19 5253.00 Dostępność
TCBT/4-710/LB 400V 5991.33 4871.00 Dostępność
TCBT/4-800/GB 400V, 50Hz 9616.14 7818.00 Dostępność
TCBT/4-800/HB 7.5kW, 400V 50HZ 10782.18 8766.00 Dostępność
TCBT/4-800/KB 4kW, 400V 8463.63 6881.00 Dostępność
TCBT/4-800/LB 230/400V 8432.88 6856.00 Dostępność
TCBT/6-355/HB 230/400V 2662.95 2165.00 Dostępność
TCBT/6-400/HB 230/400V 3158.64 2568.00 Dostępność
TCBT/6-450/HB 230/400V 3341.91 2717.00 Dostępność
TCBT/6-500/HB 230/400V 3658.02 2974.00 Dostępność
TCBT/6-560/HB 230/400V 4996.26 4062.00 Dostępność
TCBT/6-560/LB 400V 4940.91 4017.00 Dostępność
TCBT/6-630/HB 400V 5491.95 4465.00 Dostępność
TCBT/6-630/LB 400V 5070.06 4122.00 Dostępność
TCBT/6-710/HB 230/400V 6411.99 5213.00 Dostępność
TCBT/6-710/LB 230/400V 5917.53 4811.00 Dostępność
TCBT/6-800/GB 230/400V, 50Hz 9992.52 8124.00 Dostępność
TCBT/6-800/HB 3.0kW 230/400V 10379.97 8439.00 Dostępność
TCBT/6-800/KB 1.5kW, 230/400V 9737.91 7917.00 Dostępność
TCBT/6-800/LB 1.1kW 230/400V 9220.08 7496.00 Dostępność
TCBTx2/4-450 230/400V, 50 Hz 6474.72 5264.00 Dostępność
TCBTx2/4-500 230/400V, 50 Hz 7181.97 5839.00 Dostępność
TCBTx2/4-560 230/400V, 50 Hz 8488.23 6901.00 Dostępność
TCBTx2/4-630 400V, 50 Hz 8963.01 7287.00 Dostępność
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

Wentylator osiowy kanałowy TCBB/TCBT  to wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.


Typowe zastosowania to:

  • ogólna wentylacja lokali handlowych i hal przemysłowych,
  • wentylacja magazynów i składów magazynowych,
  • wentylacja garaży i budynków użyteczności publicznej, etc.

Konstrukcja:

  • wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1
  • obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową
  • puszka przyłączeniowa na obudowie
  • montaż w pozycji poziomej lub pionowej
  • przepływ powietrza wirnik -> silnik (HB)
  • temperatura tłoczonego medium od -40°C do +40°C (modele 250 do 400 oraz 4/710 i 800), i od -40°C do +70°C (modele 450 do 630 oraz 6/710)

Silnik elektryczny:

  • asynchroniczny, jednofazowy 230V 50Hz (TCBB)
  • asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT)
  • stopień ochrony IP 54, klasa izolacji F (modele 250 do 400)
  • stopień ochrony IP 65, klasa izolacji F (modele 450 do 630 i 6/710)
  • stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800)
  • do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800)
  • do regulacji częstotliwościowej (silniki trójfazowe)

Wykonania specjalne:

  • wersja przeciwwybuchowa
  • przepływ powietrza silnik -> wirnik (HA)

Dane techniczne

Typ Wydajność Ciśnienie Moc Prędkość obrotowa Natężenie Napięcie Poziom ciś. akust. Masa
m3/h Pa W obr./min A V db(A) kg
TCBB/2-250/H 1680 105 123 2680 0,5 230 62 8
TCBB/4-250/H 900 28 44 1430 0,2 230 42 8
TCBB/4-315/H 1990 63 105 1435 0,6 230 52 11
TCBB/4-355/H 2460 75 120 1420 0,6 230 52 13,2
TCBB/4-400/H 5050 86 277 1410 1,1 230 60 15,5
TCBB/4-450/H 6940 142 591 1410 2,5 230 63 21
TCBB/4-500/H 7500 165 636 1410 2,8 230 66 25
TCBB/4-560/L 11990 210 1289 1405 6 230 68 33
TCBB/4-560/H 12170 190 1308 1400 6 230 69 34,7
TCBB/4-630/L 15980 235 1707 1365 7,5 230 70 40
TCBB/6-355/H 2160 27 92 880 0,4 230 46 13,2
TCBB/6-400/H 2820 27 118 870 0,5 230 48 15,5
TCBB/6-500/H 5250 67 226 920 1 230 57 24,8
TCBB/6-560/L 7810 82 375 930 1,6 230 60 33,5
TCBB/6-630/L 10410 87 514 920 2,1 230 60 38,5
TCBB/6-710/L 14480 104 849 930 4,2 230 62 46
TCBT/2-250/H 1730 90 114 2775 0,2 400 62 8
TCBT/4-250/H 900 26 42 1470 0,2 400 42 8
TCBT/4-315/H 1950 63 99 1445 0,3 400 51 11
TCBT/4-355/H 2470 74 117 1415 0,3 400 52 13,2
TCBT/4-400/H 4950 86 268 1410 0,5 400 60 15,5
TCBT/4-450/H 6650 140 526 1405 1,1 400 63 21
TCBT/4-500/H 7590 168 641 1420 1,5 400 66 25
TCBT/4-560/L 12090 205 1184 1415 2,2 400 68 33
TCBT/4-560/H 13370 195 1348 1390 2,4 400 69 34,7
TCBT/4-630/L 16370 252 1768 1410 3,4 400 70 39
TCBT/4-630/H 17030 256 1940 1400 3,6 400 70 40
TCBT/4-710/L 20290 305 2175 1435 3,7 400 73 46
TCBT/4-710/H 26420 345 3441 1460 6,1 400 73 54
TCBT/4-800/L 29950 350 3750 1460 6,5 400 76 65
TCBT/4-800/K 34950 360 5177 1460 8,8 400 76 68
TCBT/4-800/G 38500 375 6146 1470 11,1 400 77 81
TCBT/4-800/H 42490 380 7688 1475 13 400 78 89
TCBT/6-355/H 2250 28 97 900 0,2 400 47 13,2
TCBT/6-400/H 2970 30 116 860 0,2 400 49 15,5
TCBT/6-450/H 4020 66 161 940 0,4 400 54 20,7
TCBT/6-500/H 4990 59 198 930 0,5 400 57 24,8
TCBT/6-560/H 7630 83 363 920 0,8 400 60 33,5
TCBT/6-630/L 10940 106 595 915 1,3 400 60 38
TCBT/6-630/H 13610 120 906 950 2,7 400 62 38,5
TCBT/6-710/L 16240 132 967 910 2 400 62 46
TCBT/6-710/H 19120 126 1378 910 3,1 400 63 46
TCBT/6-800/L 20770 162 1278 965 2,7 400 66 57
TCBT/6-800/K 24090 159 1592 975 3,3 400 66 64
TCBT/6-800/G 26310 160 1968 975 4,6 400 67 68
TCBT/6-800/H 27910 165 2345 970 5 400 68 80

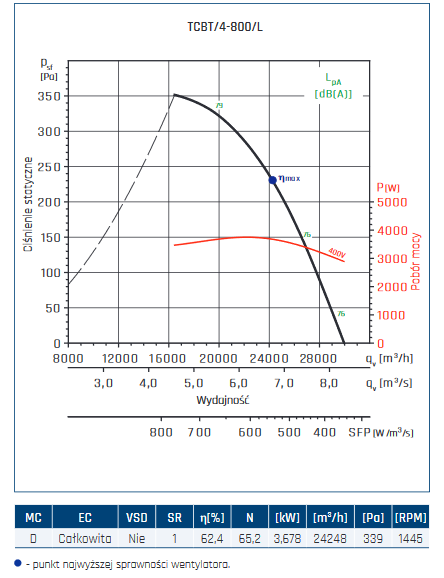

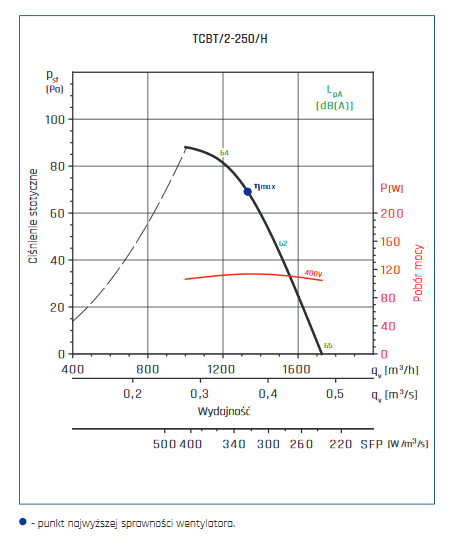

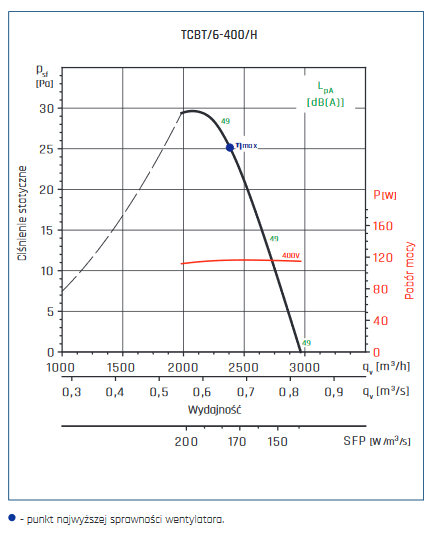

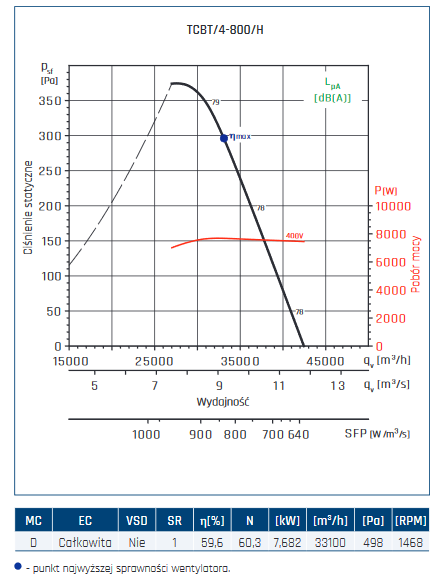

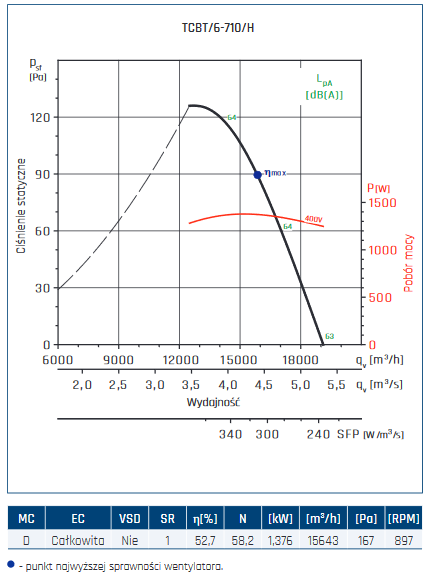

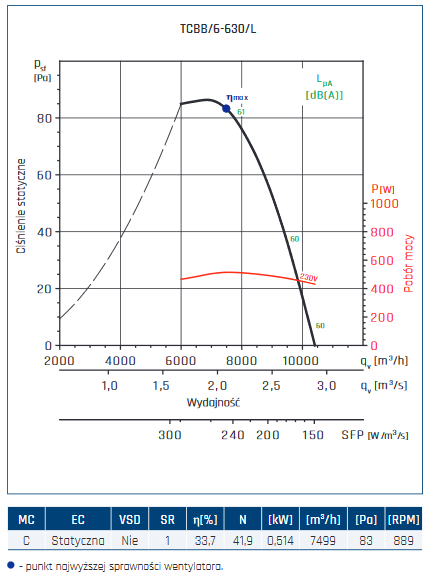

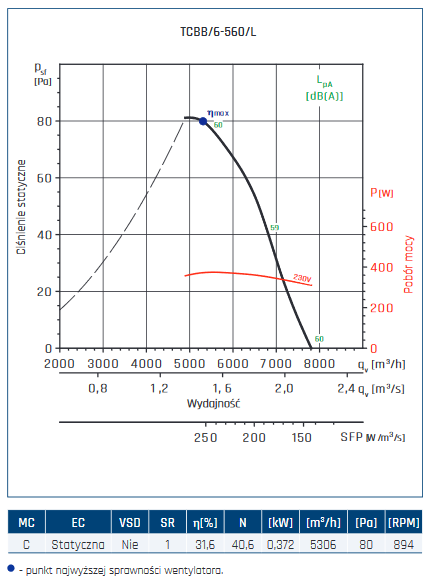

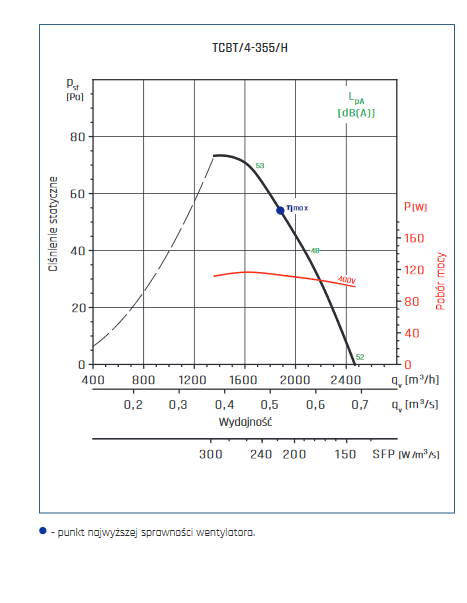

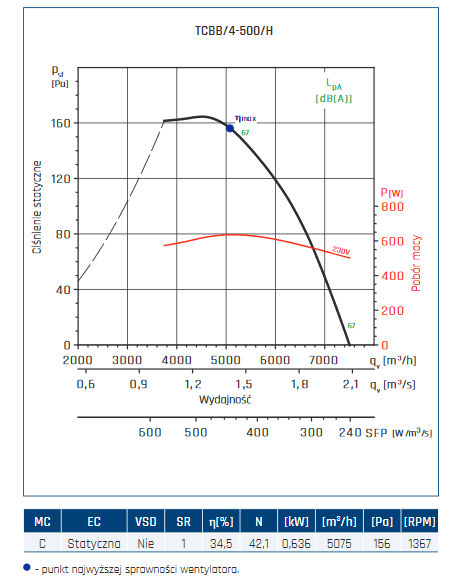

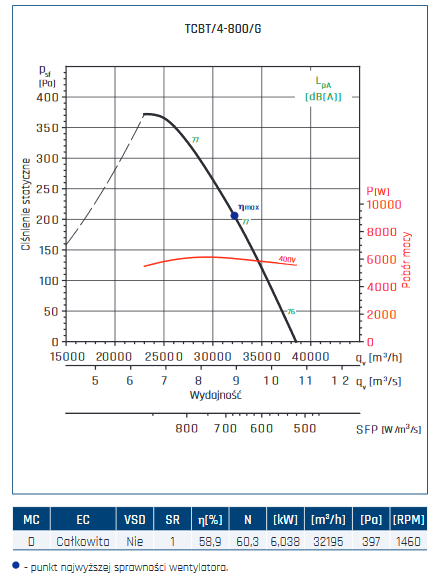

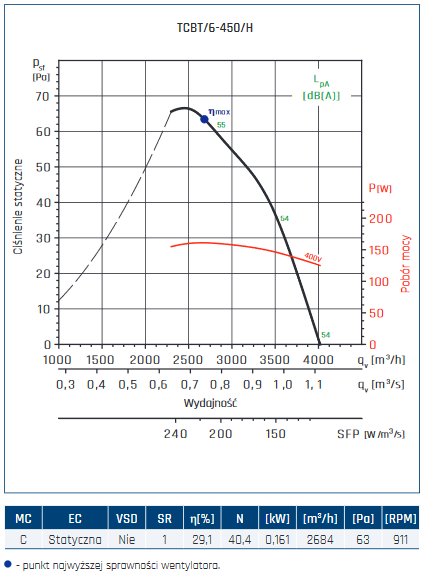

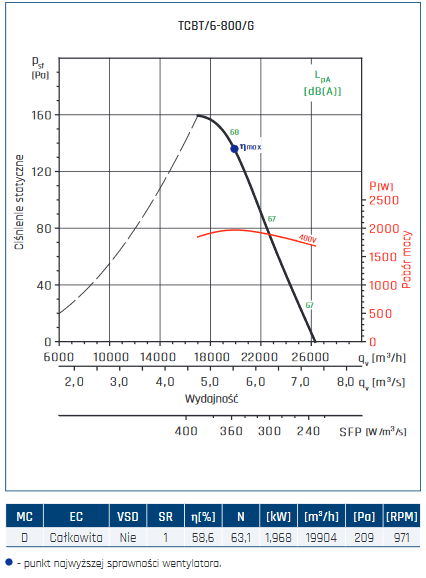

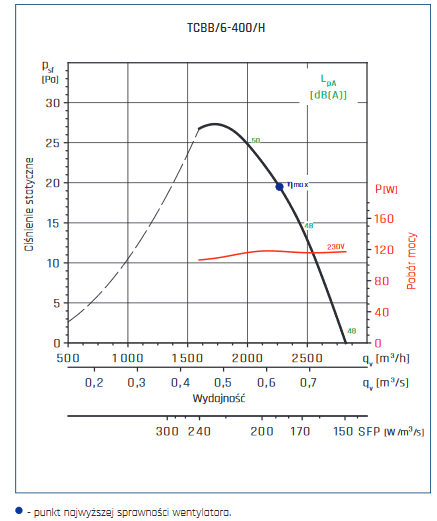

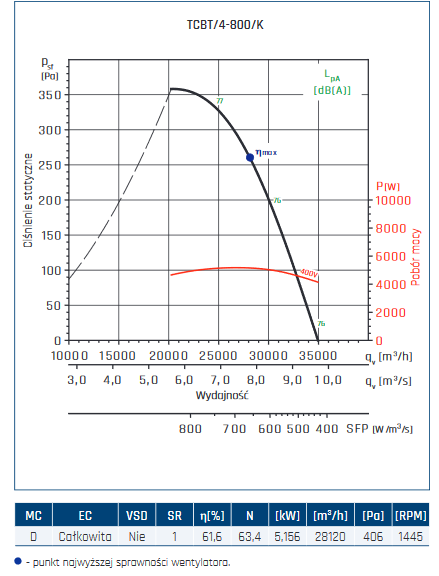

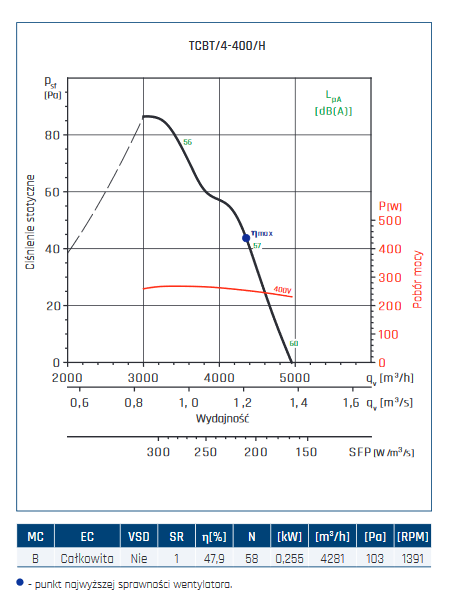

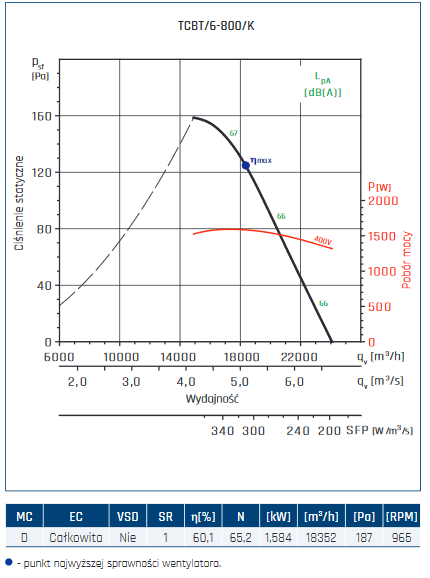

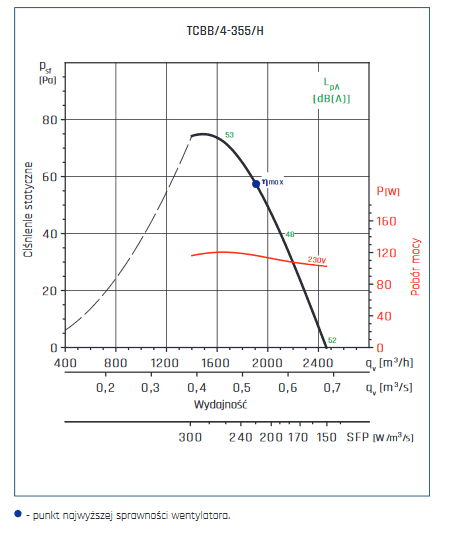

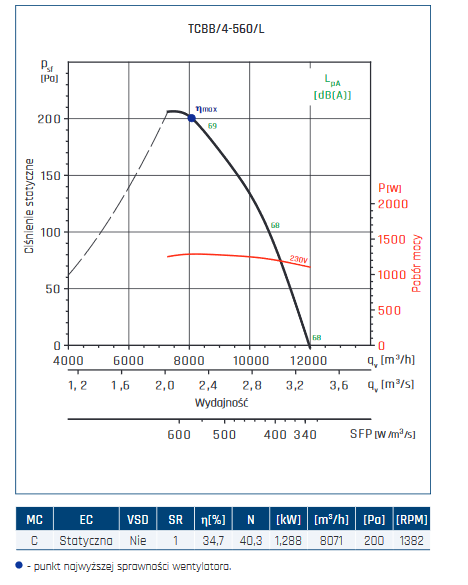

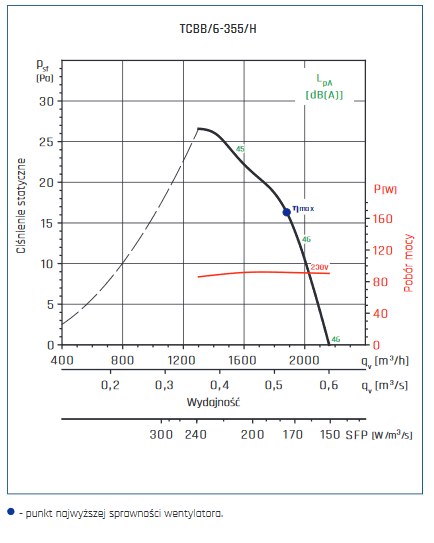

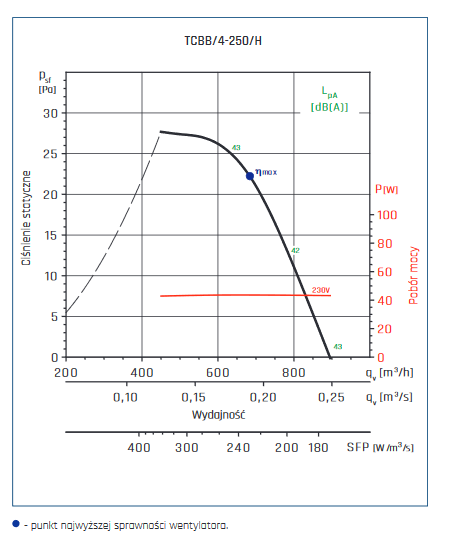

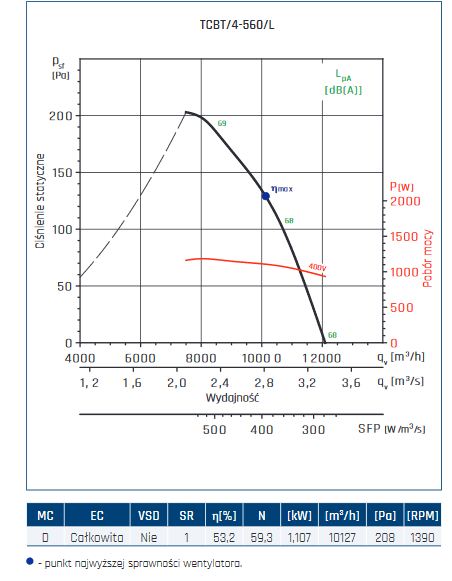

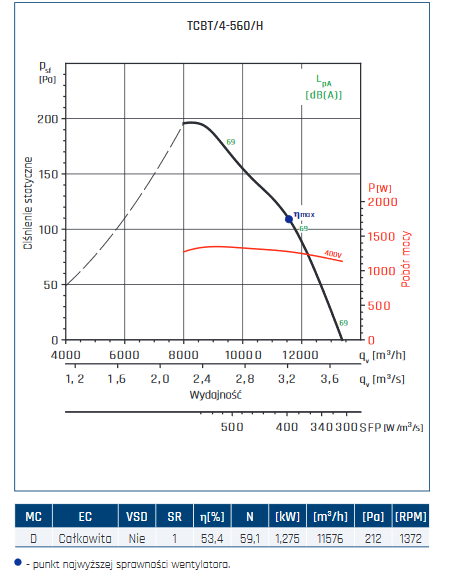

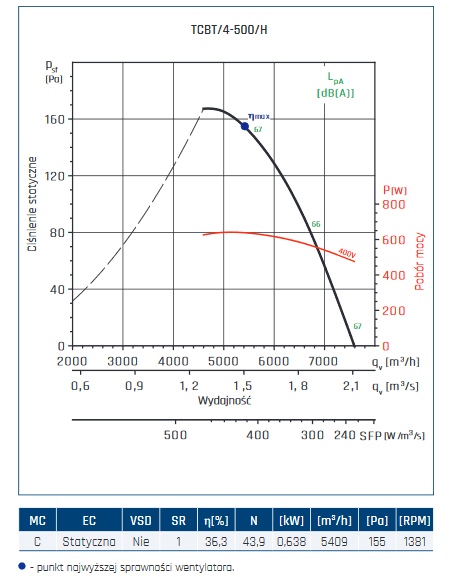

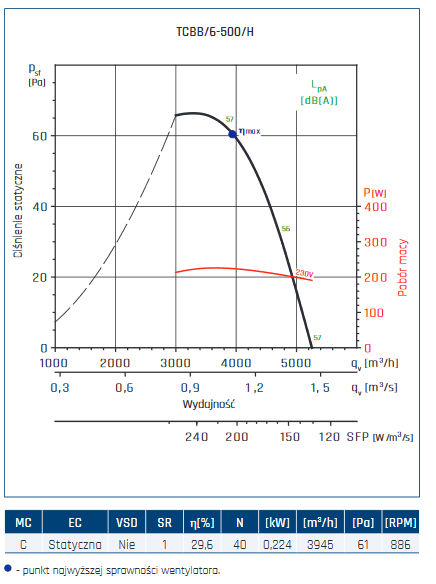

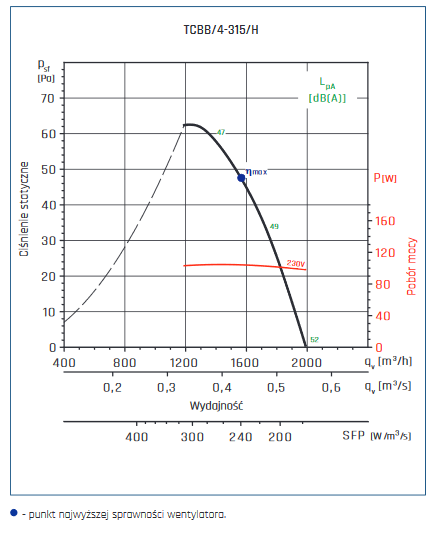

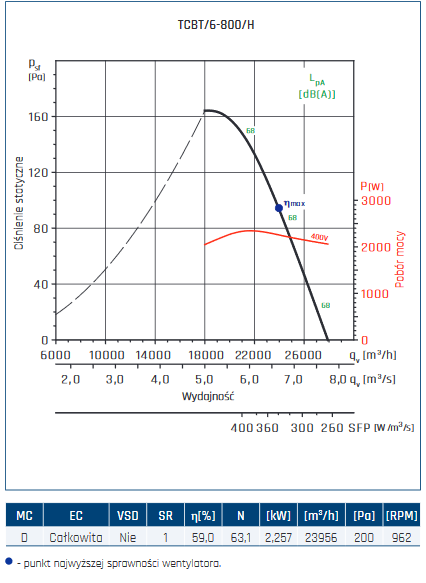

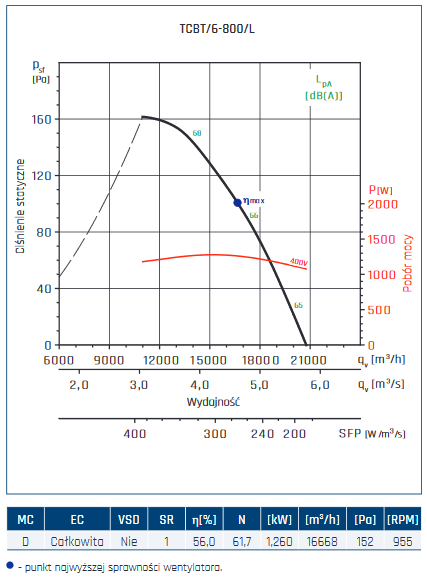

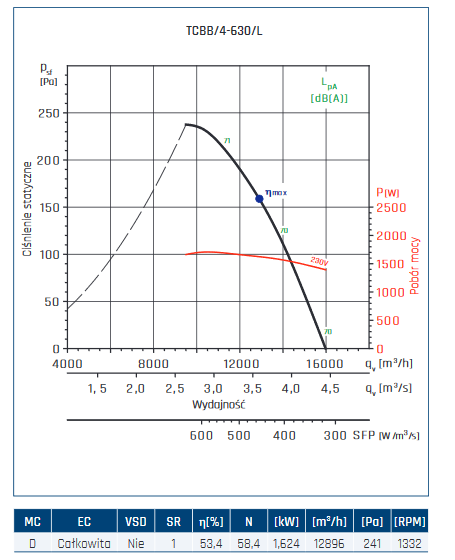

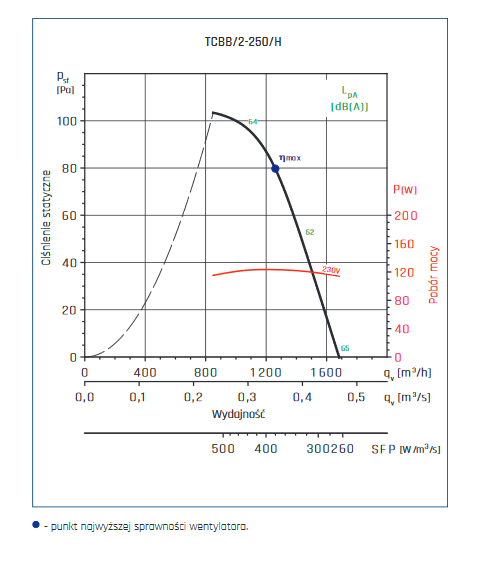

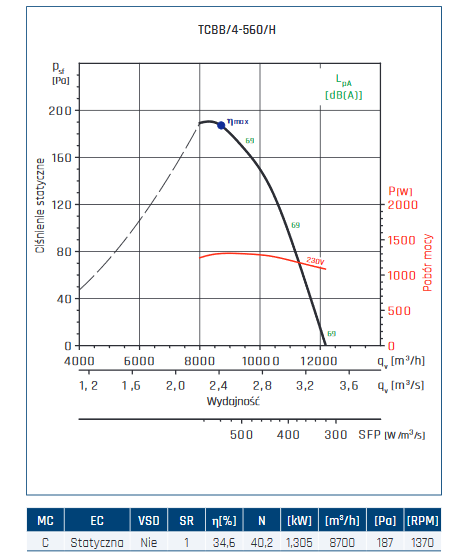

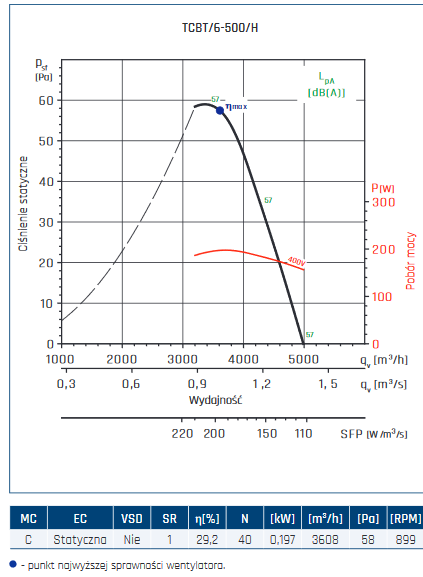

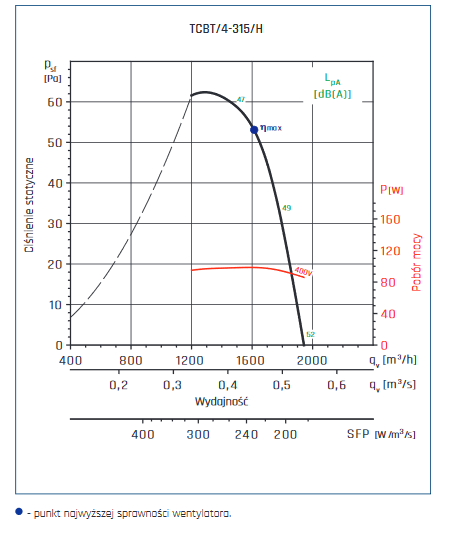

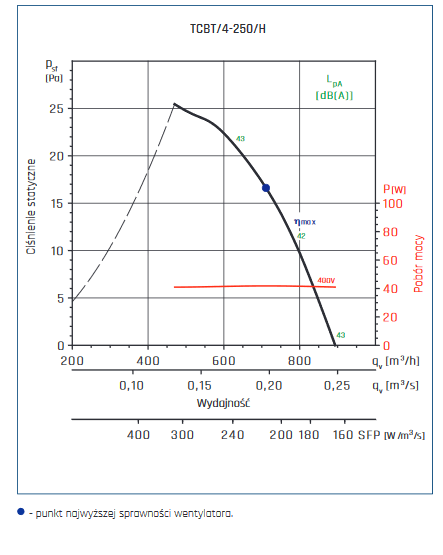

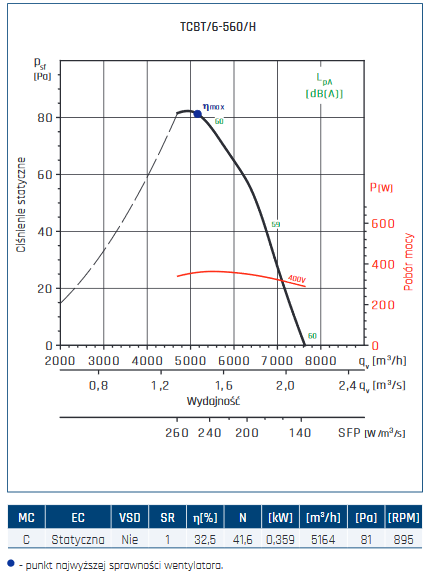

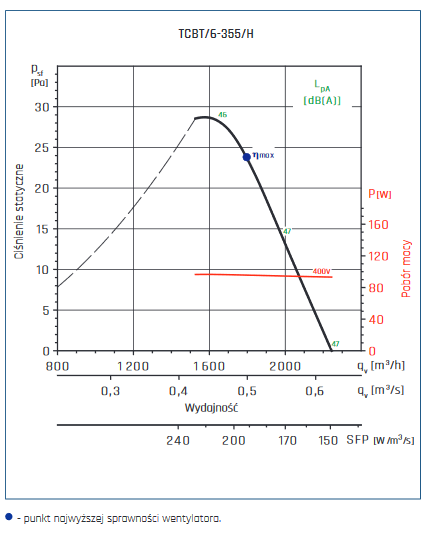

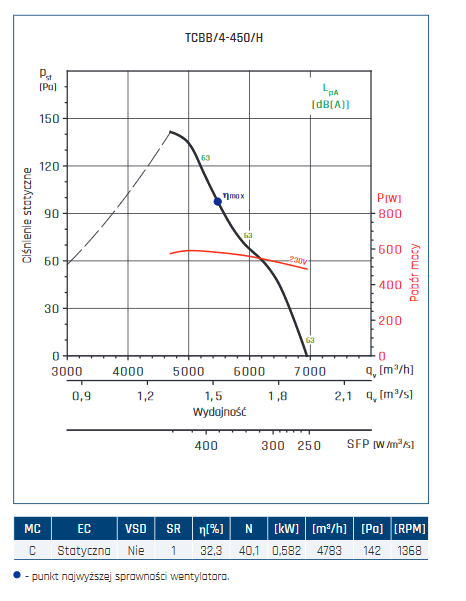

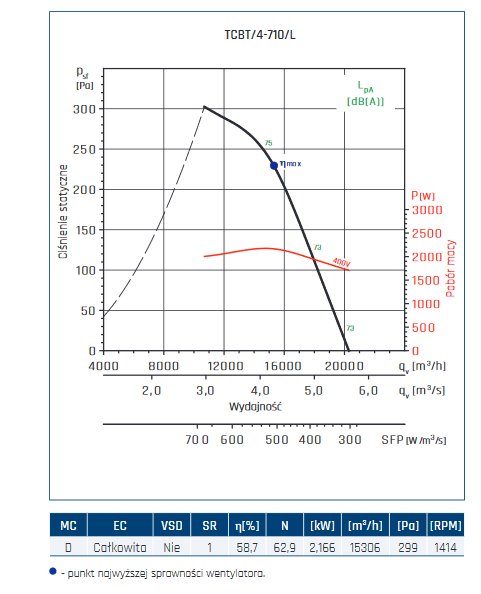

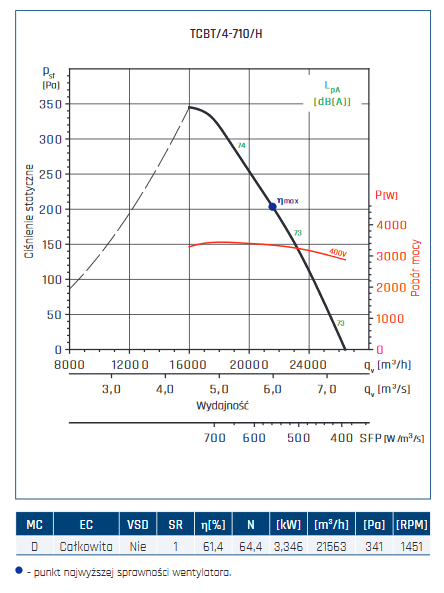

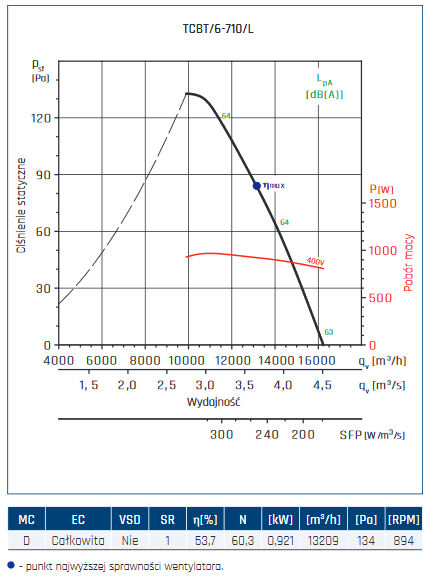

Charakterystyki

  1
1 3
3 4
5 6
7 8
9 10
11 12
12 14
15 17
18 18
21 22
22 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38

39 40
41 42
43 44
45

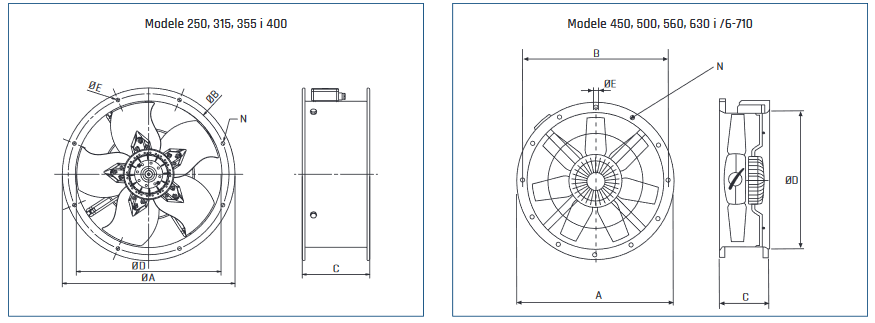

Wymiary

TBCC WYMIARY 1

TYP ØA ØB C ØD ØE liczba otworów N
  mm mm mm mm mm mm
250 327 292 170 254 10 4
315 386 355 170 315 10 8
355 426 395 170 355 10 8
400 (6 biegunowy) 487 450 170 400 12 8
400  (4 biegunowy) 487 450 210 400 12 8
450 537 500 180 450 12 8
500 595 560 180 500 12 12
560 655 620 240 560 12 12
630 725 590 240 630 12 12
710 ( 6 biegunowy) 806 770 240 710 12 16

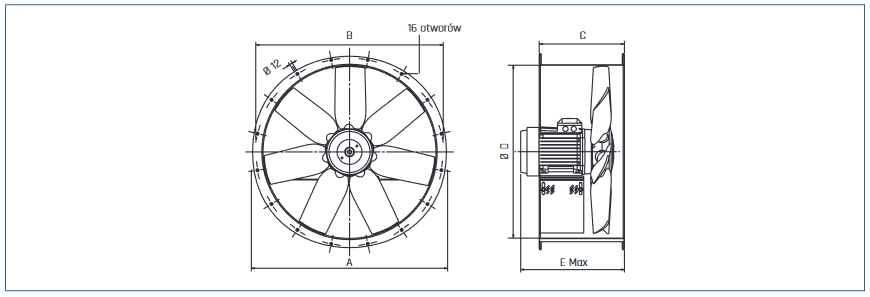

wymiary 2

TYP ØA B C ØD E
4 biegunowy 6 biegunowy 8 biegunowy
710/L (4 biegunowy) 806 770 380 710 415 - -
710/H (4 biegunowy) 806 770 380 710 444 - -
800/L 896 860 380 800 437 408 383
800/K 896 860 380 800 448 437 408
800/G 896 860 380 800

447 (5,5 kW

515 (7,5 kW)

448 437
800/H 896 860 380 800 515 477 434
