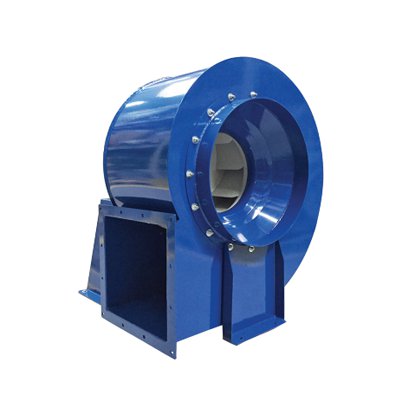

Wentylator promieniowy GMB
Wentylator przeznaczony do systemów transportu nieagresywnego i lekko zanieczyszczonego powietrza. Typy zastosowania:
- tłoczenie powietrza w procesach technologicznych,
- systemy chłodzenia,
- układy suszenia powietrza.
Konstrukcja:
- średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
- wirnik z blachy stalowej z łopatami pochylonymi do tyłu, malowany farbą podkładową, wyważany dynamicznie wg ISO 1940-1,
- wersja „F” - wirniki spawane z czarnej blachy stalowej, jednopowłokowe łopaty zagięte do tyłu, spawane z blachy ze stali węglowej, malowane farbą podkładową, wyważane zgodnie z ISO1940-1,
- obudowa prostokątna z blachy stalowej (modele 250 do 400, wszystkie modele „F”),
- obudowa spiralna z blachy stalowej (modele 425 i większe),
- wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),
- maksymalna temperatura tłoczonego medium 80°C,
- temperatura otoczenia silnika od -20°C do +40°C,

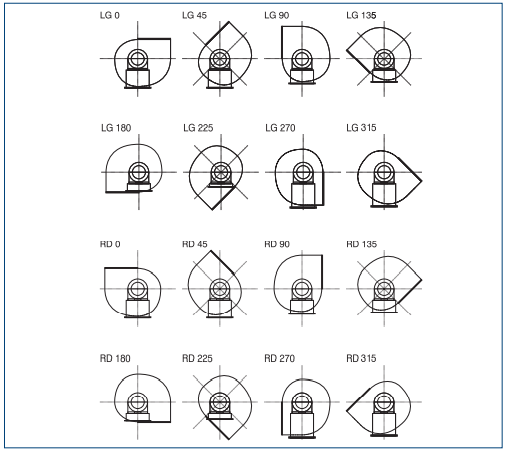

- figura LG90 (modele 250 do 355 oraz wszystkie modele „F”), figura LG270 (modele 400 i większe).
Silnik elektryczny:
- asynchroniczny, jednofazowy, 230 50Hz,
- asynchroniczny, trójfazowy, 230/400V 50Hz lub 400/690V 50Hz,
- stopień ochrony IP55,
- klasa izolacji F,
- silnik przystosowany do regulacji częstotliwościowej.
Wykonania specjalne:
- dowolna figura LG/RD,
- malowanie na kolor inny niż standardowy,
- malowanie w wyższej kategorii korozyjności,
- obudowa i podstawa z blachy stalowej ocynkowanej,
- wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
- obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
- silnik o innym stopniu ochrony IP,
- silnik wyposażony w czujniki lub dodatkowe chłodzenie,
- uszczelnienie między obudową a silnikiem (simmering),
- maksymalna temperatura tłoczonego medium powyżej 80°C,
- temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C,
- napęd pasowy,
- wykonanie przeciwwybuchowe.
Dostępne warianty:
- GMB-265-055T LG90 230/400V 50HZ
- GMB-280-075T LG90 230/400V 50HZ
- GMB-315-110T LG90 230/400V 50HZ IE3
- GMB-355-220T RD90 400V 50HZ IE3
- GMB-400-300T LG270 400V 50HZ IE3
- GMB-425-400T LG270 400V 50HZ IE3
- GMB-450-550T LG270 400V 50HZ IE3

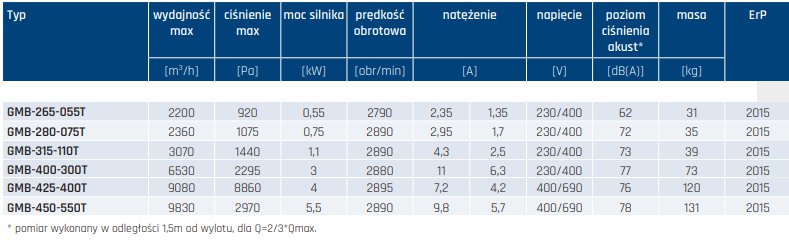

Dane techniczne

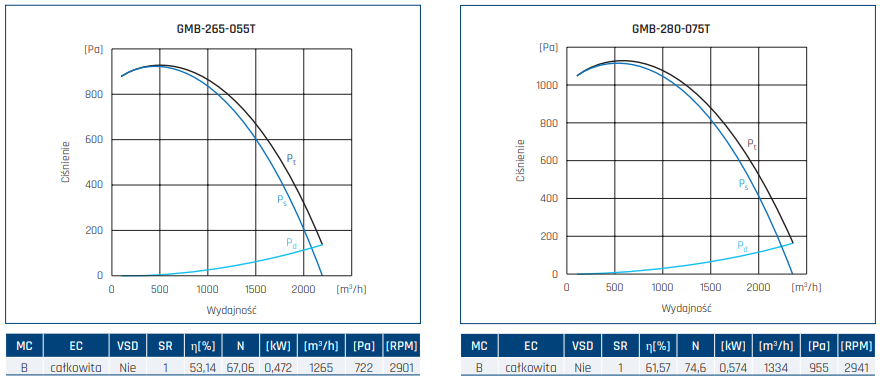

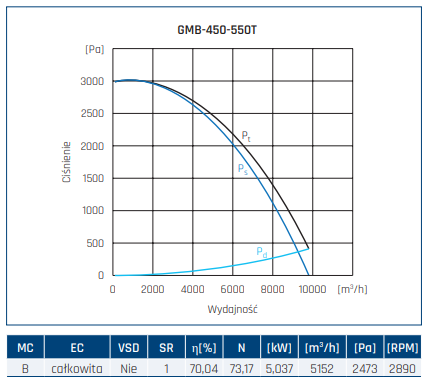

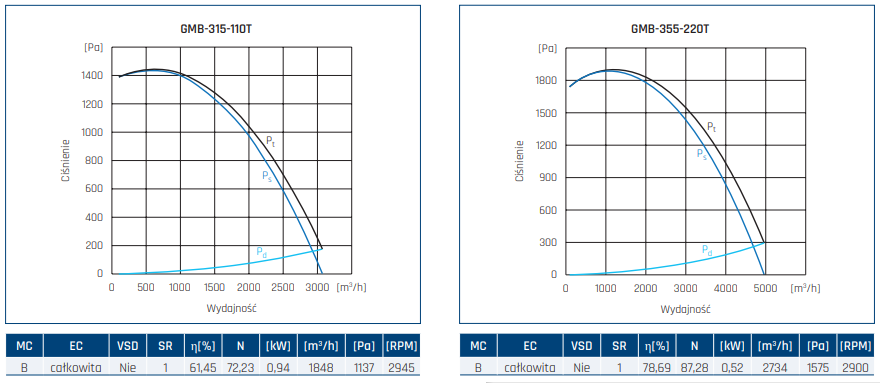

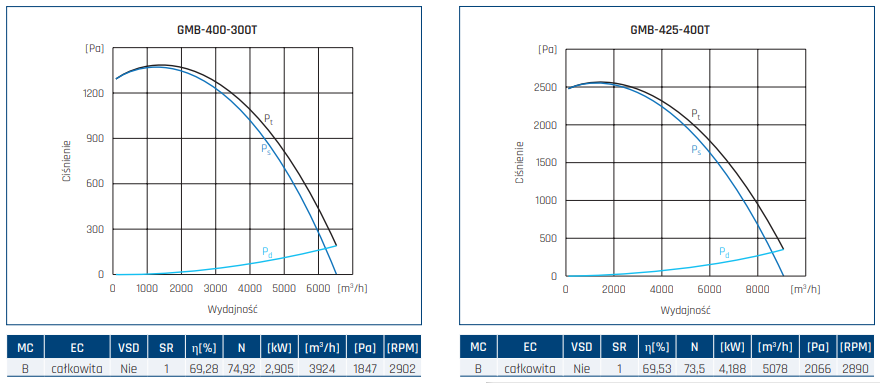

Charakterystyka
- pt –ciśnienie całkowite
- ps –ciśnienie statyczne
- pd –ciśnienie dynamiczne
MC Kategoria pomiarowa
EC Kategoria sprawności
VSD Regulacja prędkości
SR Ilość biegów
η [%] Sprawność
N Współczynnik sprawności
[kW] Pobór mocy
[m3 /h] Wydajność
[Pa] Ciśnienie statyczne/całkowite
[RPM] Prędkość obrotowa

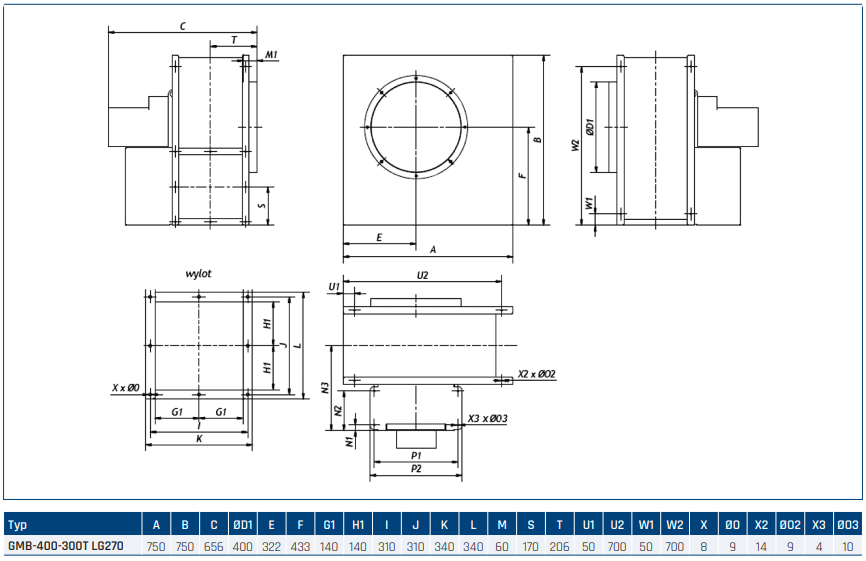

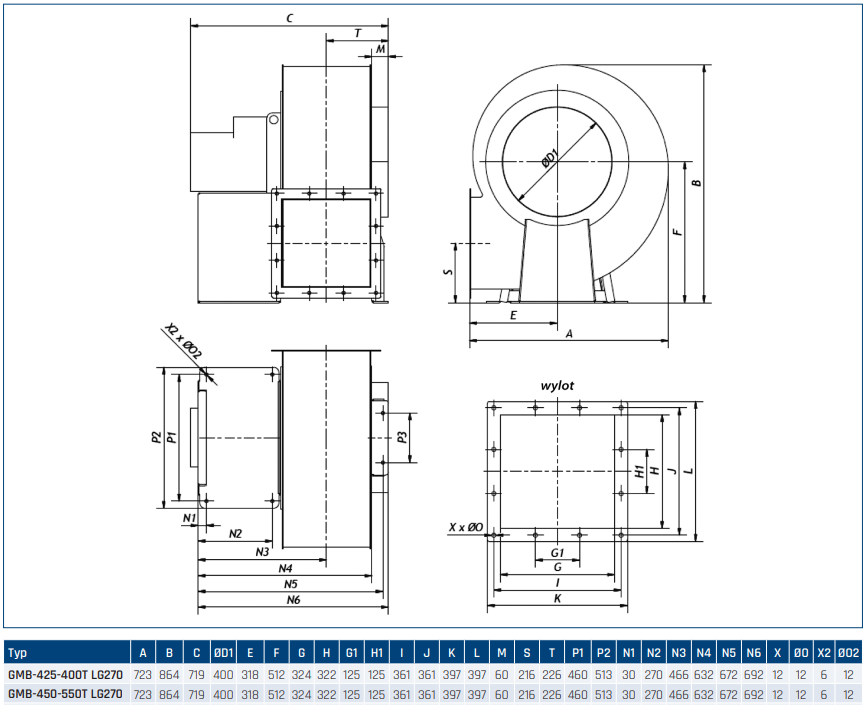

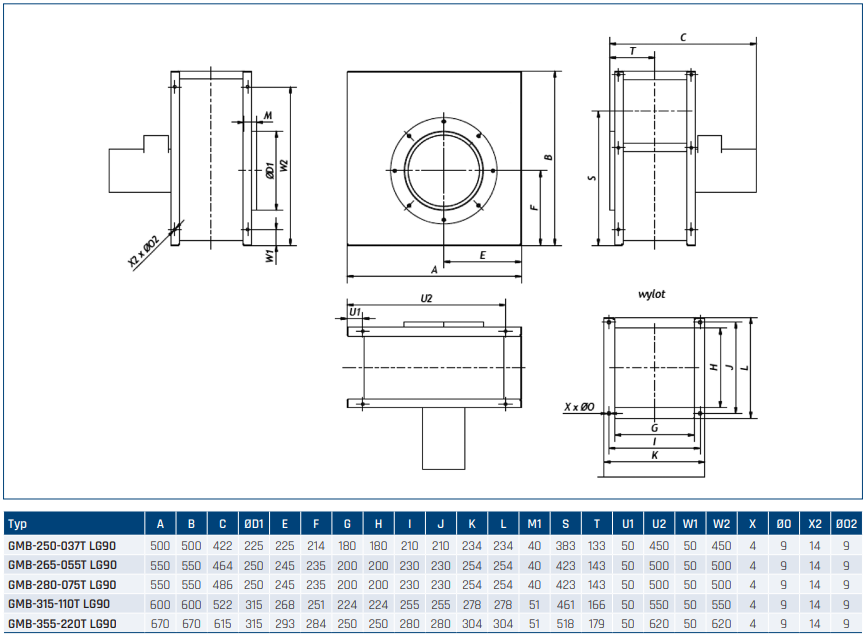

Wymiary
