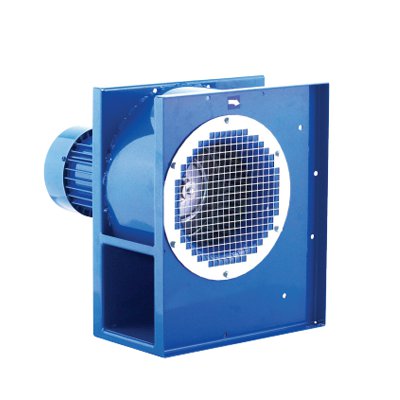

Wentylator promieniowy LFB

Wentylator promieniowy LFB

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania:

• wentylacja wywiewna i nawiewna w centralach wentylacyjnych lub indywidualnych układach wentylacji,
• układy suszenia, chłodzenia oraz wentylacji,
• układy filtracji powietrza np. ściany lakiernicze,
• transport pneumatyczny.

Konstrukcja:

• niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik zgrzewany z blachy stalowej ocynkowanej z łopatami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1,
• obudowa spawana z blachy stalowej,
• siatka ochronna na wlocie, · siatka ocynkowana na wylocie (dla wielkości 2-250),
• wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3),
• maksymalna temperatura tłoczonego medium 800 C,
• temperatura otoczenia silnika od -200 C do +400 C,
• figura LG270.

Silnik elektryczny:

• asynchroniczny, jednofazowy, 230V 50Hz (o mocy do 1,5kW),
• asynchroniczny, trójfazowy, 230/400V 50Hz (o mocy do 3kW),
• asynchroniczny, trójfazowy, 400/690V 50Hz (o mocy od 4kW),
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe).

Wykonania specjalne:

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• malowanie w wyższej kategorii korozyjności,
• obudowa i podstawa z blachy stalowej ocynkowanej,
• wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
• obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• uszczelnienie między obudową a silnikiem (simmering),
• maksymalna temperatura tłoczonego medium powyżej 800 C,
• temperatura otoczenia silnika poniżej -200 C oraz powyżej +400 C.

Dostępne warianty:

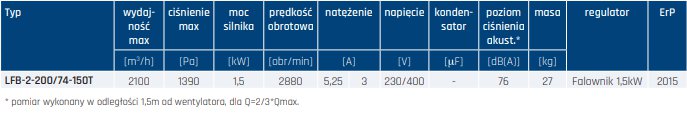

• LFB-2-200/74-150T LG270 230/400V 50HZ IE3
• LFB-4-200/74-055T LG270 230/400V 50HZ IE3 WLOT MOSIĘŻNY

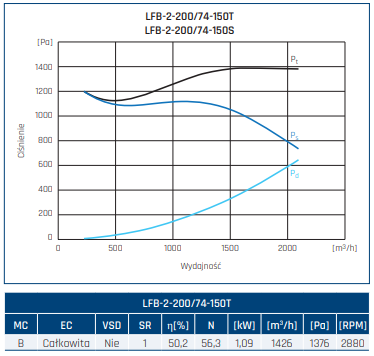

- p_t –ciśnienie całkowite

- p_s –ciśnienie statyczne

- p_d –ciśnienie dynamiczne

MC         Kategoria pomiarowa

EC          Kategoria sprawności

VSD       Regulacja prędkości

SR          Ilość biegów

η [%]      Sprawność

N            Współczynnik sprawności

[kW]      Pobór mocy

[m3 /h]  Wydajność

[Pa]        Ciśnienie statyczne/całkowite

[RPM]    Prędkość obrotowa
