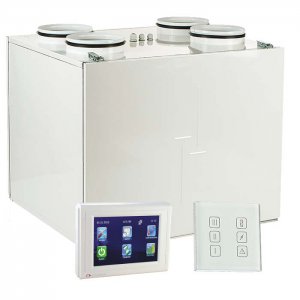

Centrale wentylacyjne VUT VB EC z odzyskiem ciepła to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi.
Obudowa
Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.
Filtr
Centrala wentylacyjna wyposażona jest w filtry płytowe o klasie filtracji F7 (nawiew) oraz G4 (wywiew).
Wentylatory
Zastosowane zostały silniki elektronicznie komutowane prą-du stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).
Wymiennik ciepła
W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia.
Bypass
Wszystkie centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz.
Sterowanie i automatyka
Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia, czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości 10 m.
Dotykowy panel sterujący (A14)
Centrale VUT 160 VB EC A14, VUT 350 VB EC A14 i VUT 550 VB EC A14 wyposażone są w panel sterujący A14 z ekranem dotykowym LED umożliwiający:
Centrale VUT 160 VB EC A14, VUT 350 VB A14 i VUT 550 VB EC A14 można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje:
Panel dotykowy (A11)
Centrale VUT 160 VB EC A11, VUT 350 VB EC A11 i VUT 550 VB EC A11 wyposażone są w dotykowy panel sterowania z ciekłokrystalicznym wyświetlaczem – PU SENS 01 zapewniającym funkcje:
Montaż
Centrale wentylacyjne można zamontować na ścianie lub podłodze. Dostęp dla obsługi serwisowej i wymiany filtrów znajduje się od strony przedniego panelu. W czasie montażu panel serwisowy można wstawić zarówno z lewej jak i z prawej strony centrali w kierunku nawiewanego strumienia powietrza.
Dane techniczne |
VUT 160 VB EC | VUT 250 VB EC | VUT 350 VB EC | VUT 550 VB EC | |
Napięcie zasilania [V/50(60)Hz] | 1~230 | 1~230 | 1~230 | 1~230 |
Moc maksymalna [W] | 57 | 115 | 178 | 337 |
Maksymalne natężenie prądu [A] | 0,5 | 0,9 | 1,4 | 2,4 |
Maksymalny przepływ powietrza [m3/h] | 200 | 290 | 450 | 690 |
Prędkość obrotowa [min-1] | 3770 | 2050 | 3200 | 2860 |
Poziom ciśnienia akustycznego [dB(A)/3m] | 24 | 25 | 28 | 26 |
Temperatura transportowanego powietrza[0C] | od -25 do +40 | od -25 do +40 | od -25 do +40 | od -25 do +40 |
Materiał obudowy | Stal malowana proszkowo | Stal malowana proszkowo | Stal malowana proszkowo | Stal malowana proszkowo |
Izolacja | 20 mm, wełna mineralna | 30 mm, wełna mineralna | 40 mm, wełna mineralna | 40 mm, wełna mineralna |
Filtr wyciągowy | G4 | G4 | G4 | G4 |
Filtr nawiewny | F7(opcjonalnie G4) | G4+F7 | F7(opcjonalnie G4) | F7(opcjonalnie G4) |
Średnica króćców przyłączeniowych [mm] | 125 | 160 | 160 | 200 |
Waga [Kg] | 36 | 51 | 64 | 82 |
Sprawność odzysku ciepła [%] | od 85 do 93 | od 85 do 94 | od 85 do 92 | od 84 do 92 |
Typ wymiennika ciepła | przeciwprądowy | przeciwprądowy | przeciwprądowy | przeciwprądowy |
Materiał wymiennika ciepła | polistyren | polistyren | polistyren | polistyren |
Klasa energetyczna | A+ | A+ | A+ | A+ |
Charakterystyki |
![]() |
![]() |
![]() |
![]() |
Wymiary |
Model | Wymiary [mm] | |||
ØD | B | H | L | |
VUT 160 VB EC | 125 | 330 | 580 | 600 |
VUT 250 VB EC | 160 | 450 | 788 | 565 |
VUT 350 VB EC | 160 | 583 | 675 | 730 |
VUT 550 VB EC | 200 | 720 | 675 | 823 |
