Czujnik tlenku węgla CO2RT - Pomieszczeniowy przetwornik dwutlenku węgla.
Nowa seria CO2RT z opatentowanym procesem autokalibracji wyznacza nowe standardy w pomiarach CO2 dla zastosowań HVAC. W takiej samej obudowie seria CO2RT łączy pomiar poziomu CO2, temperatury oraz opcjonalnie wilgotności względnej. Istnieją różne modele z wyświetlaczem lub bez. Czujniki są zamontowane wewnątrz obudowy.
Dane techniczne
Dane techniczne:
- napięcie zasilania: 24 V AC ± 15%, 50 ... 60 Hz lub 15 ... 35 V DC, 3 VA
- zakres działania, CO2 0 ... 2000 ppm
- zakres działania, temperatura 0oC-50°C
- zakres pracy, wilgotność 10 ... 90% RH
- dokładność CO2: <± (50 ppm +2% zakresu roboczego)
- dokładność temperatury: ± 0,3 ° C
- dokładność wilgotność: ± 3% przy 30 ... 70% RH, ± 5% przy 10 ... 90% RH
- wyjście przekaźnikowe: Max. 1 na 50 V AC, min. 1 mA przy 5 V DC
- typ montażu: montaż ścienny
- stopień ochrony: IP30
- wyjście CO2: 0 ... 10 V DC odnosi się do 0 ... 2000 ppm
- wyjście temperatura: 0 ... 10 V DC odnosi się do 0 ... 50 ° C, PT1000 (DIN klasa B)
- wyjście wilgotność: 0 ... 10 V DC odnosi się do 0 ... 100% RH (zakres pracy 1 ... 9 V)
Budowa
Pokrywa jest łatwa do odłączenia za pomocą uchwytów zatrzaskowych i rozłączalnych przyłączy. To sprawia, że zamocowanie jest łatwiejsze. Żadne kable nie muszą był rozłączane, a obsługa i wymiana są ułatwione.
Metoda pomiarowa
System pomiaru czujnikiem CO2. Stężenie CO2 jest mierzone za pomocą podczerwieni, techniki, która mierzy absorpcję gazów. Posiada on pomiarowy system odnośnikowy, który kompensuje wartości w zależności od zmian w natężeniu światła. Metoda ta posiada kilka zalet:
- bardzo duża dokładność
- dokładna identyfikacja wykrytego gazu
- małe ryzyko skażenia
- krótki czas reakcji
- wysoka długotrwała stabilność
- długi okres działania bez konieczności kalibracji (>5 lat)
Czujnik temperatury
Wbudowany czujnik temperatury posiada zakres 0...50°C dla sygnału wyjścia 0...10 V klasy PT1000.
Wilgotność
Model CO2HRT-D ma wbudowany higrostat, który dokonuje pomiaru wilgotności względnej w zakresie 10...90% RH, w odniesieniu do napięcia wyjściowego 0...10 V (zakres pracy 1...9 V).
Zasilanie i wyjścia
Napięcie zasilania 24 V AC/DC a sygnał wyjściowy 0..10 V.
Wyświetlacz

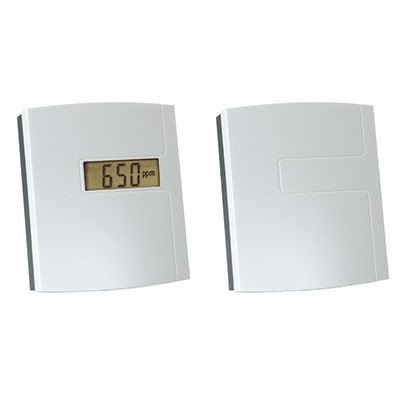

Modele z wyświetlaczem posiadają wyświetlacz LCD pokazujący rzeczywiste wartości w naprzemiennych szeregach.
Zastosowanie
Pomiar poziomu CO2 podaje dokładną wskazówkę dotyczącą jakości powietrza wewnątrz pomieszczenia. Z takimi podstawowymi informacjami wentylacja może być regulowana z dużą precyzją, a jakość powietrza jest zwiększona. Jednocześnie powietrze nawiewane zostaje dostarczane jedynie wówczas, kiedy jest to rzeczywiście niezbędne, obniżając w ten sposób koszty eksploatacji. CO2(H)RT... jest szczególnie użyteczny w pomieszczeniach takich, jak kina, szkoły, sale konferencyjne, hale montażowe itp.

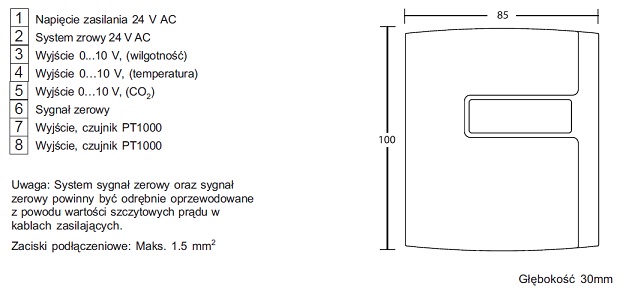

Schemat
Funkcje
Funkcja | Wyświetlacz LCD | Symbol |
---|---|---|
Przetwornik CO2 i temperatura | - | CO2RT |
Przetwornik CO2 i temperatura | TAK | CO2RT-D |
Przetwornik CO2, temperatura i wilgotność | - | CO2HRT |
Przetwornik CO2, temperatura i wilgotność | TAK | CO2HRT-D |
Przetwornik CO2 z przekaźnikiem | - | CO2RT-R |
Przetwornik CO2 z przekaźnikiem | TAK | CO2RT-R-D |
