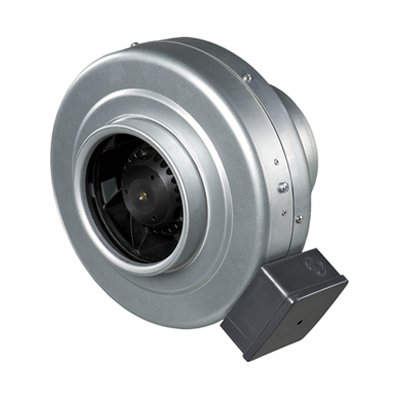

Wentylatory kanałowe odśrodkowe VENTS VKMz wykorzystywane są w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Do wentylacji z podwyższonymi wymaganiami dotyczącymi poziomu hałasu proponowane są warianty o cichym trybie pracy (Q).Dzięki obudowie wykonanej ze stali galwanizowanej wentylatory są odporne na uszkodzenia mechaniczne i zewnętrzne warunki atmosferyczne.
Konstrukcja
Obudowa wentylatora wykonana jest ze stali galwanizowanej. Posiada hermetyczną skrzynkę przyłączeniową.
Silnik
W wentylatorach stosowane są jednofazowe silniki z zewnętrznym wirnikiem, który posiada łopatki zagięte do tyłu. Silniki mają wbudowane zabezpieczenie z automatycznym restartem zapobiegające ich przegrzaniu. W silnikach stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie, co zapewnia m.in. niski poziom szumu pracy wentylatora. Klasa bezpieczeństwa: IP X4.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
Dane techniczne
| VKMz 100 Q | VKMz 100 | VKMz 125 Q | VKMz 125 | VKMz 150 | VKMz 160 | |
| Napięcie [V] | 230 | 230 | 230 | 230 | 230 | 230 |
| Moc [W] | 60 | 72 | 60 | 78 | 75 | 78 |
| Pobór prądu [A] | 0,37 | 0,32 | 0,37 | 0,34 | 0,33 | 0,34 |
| Wydajność [m3/h] | 195 | 250 | 230 | 330 | 455 | 455 |
| Obroty [min -1] | 2670 | 2820 | 2605 | 2820 | 2770 | 2760 |
| Poziom ciśnienia akustycznego [dB(A)/3m] | 35 | 46 | 35 | 46 | 46 | 46 |
| Temperatura pracy [ºC] | od -25 do +55 | od -25 do +55 | od -25 do +55 | od -25 do +55 | od -25 do +55 | od -25 do +55 |
| Klasa energetyczna | C | C | C | C | B | B |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |
| VKMz 200 Q | VKMz 200 | VKMz 250 Q | VKMz 250 | VKMz 315 Q | VKMz 315 | |
| Napięcie [V] | 230 | 230 | 230 | 230 | 230 | 230 |
| Moc [W] | 139 | 157 | 134 | 152 | 151 | 185 |
| Pobór prądu [A] | 0,61 | 0,69 | 0,59 | 0,66 | 0,66 | 0,81 |
| Wydajność [m3/h] | 840 | 1000 | 980 | 1070 | 1330 | 1540 |
| Obroty [min -1] | 2790 | 2740 | 2785 | 2765 | 2680 | 2730 |
| Poziom ciśnienia akustycznego [dB(A)/3m] | 48 | 50 | 51 | 52 | 52 | 53 |
| Temperatura pracy [ºC] | od -25 do +50 | od -25 do +50 | od -25 do +50 | od -25 do +50 | od -25 do +50 | od -25 do +50 |
| Klasa energetyczna | B | B | B | B | - | - |
| Stopień ochrony | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |

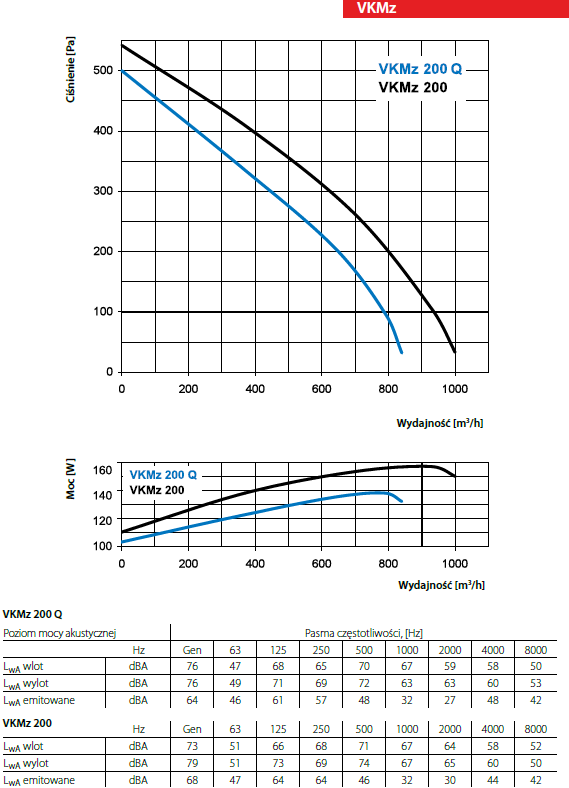

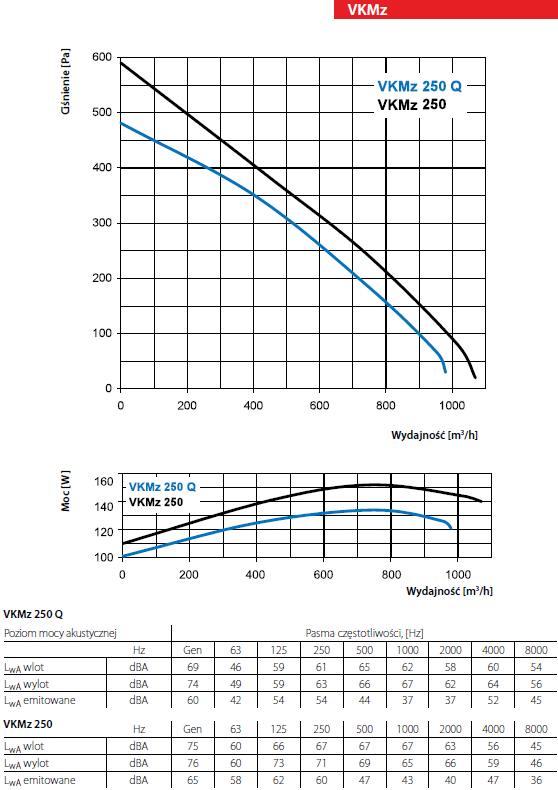

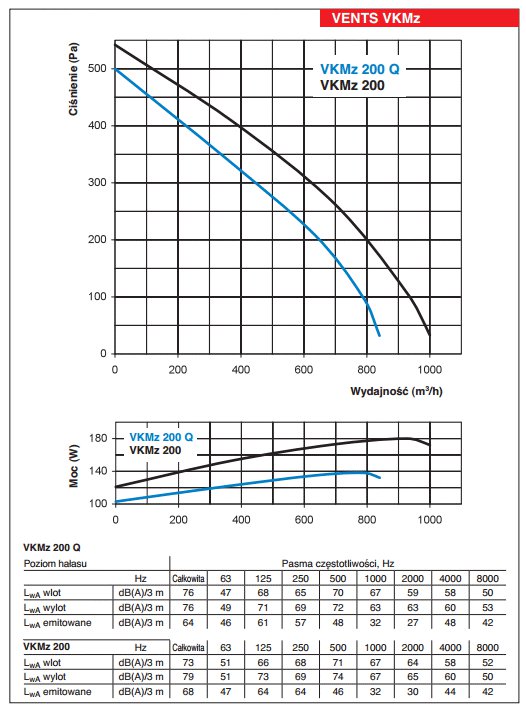

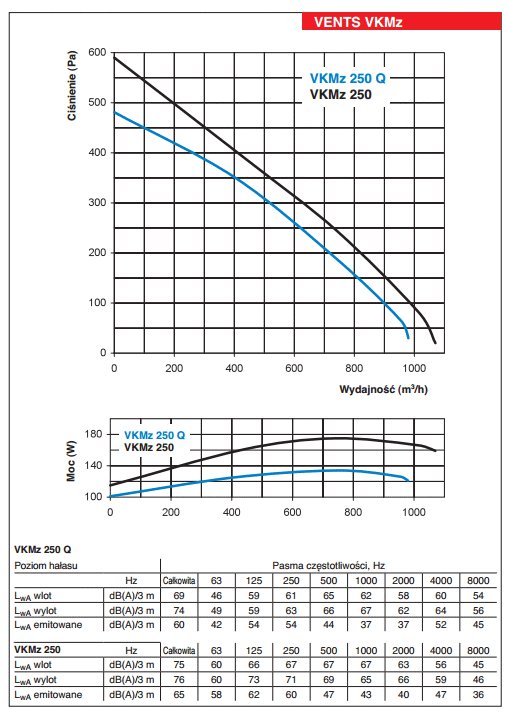

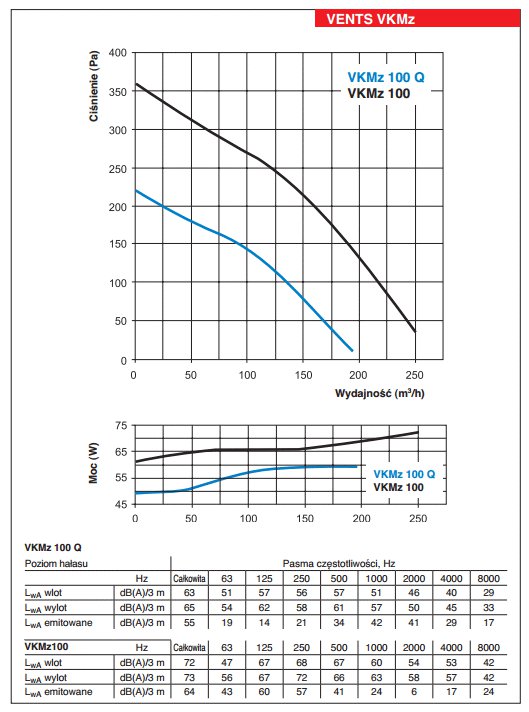

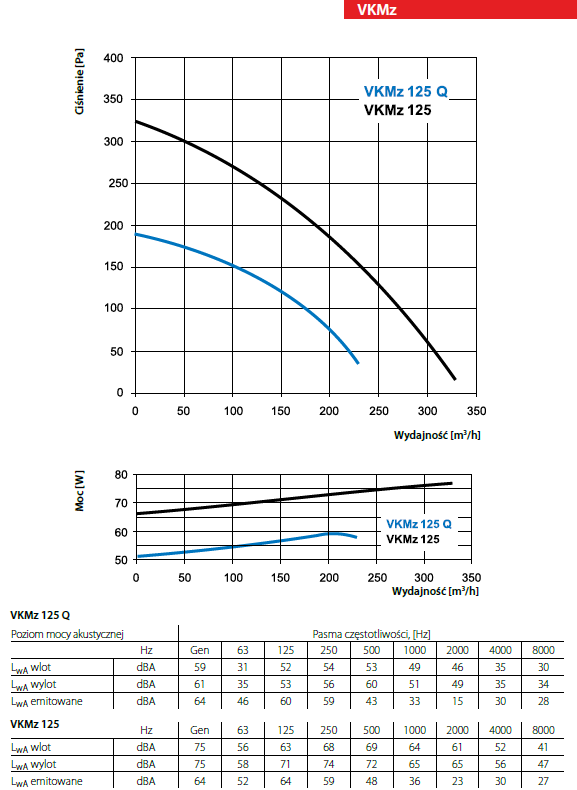

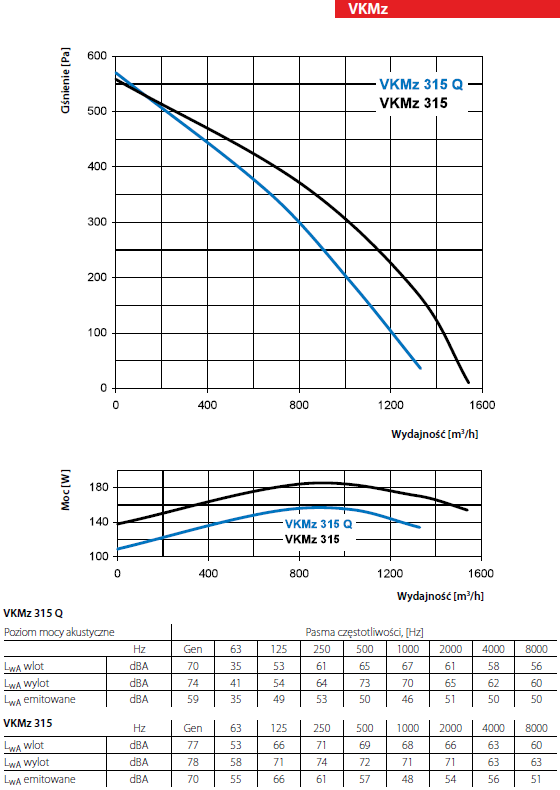

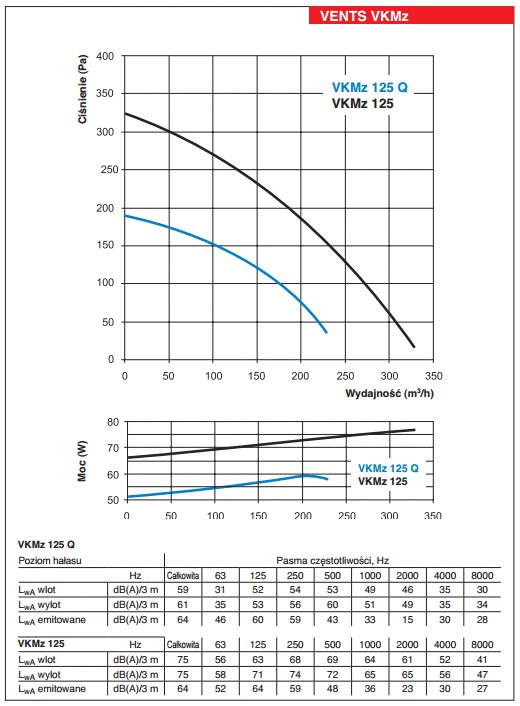

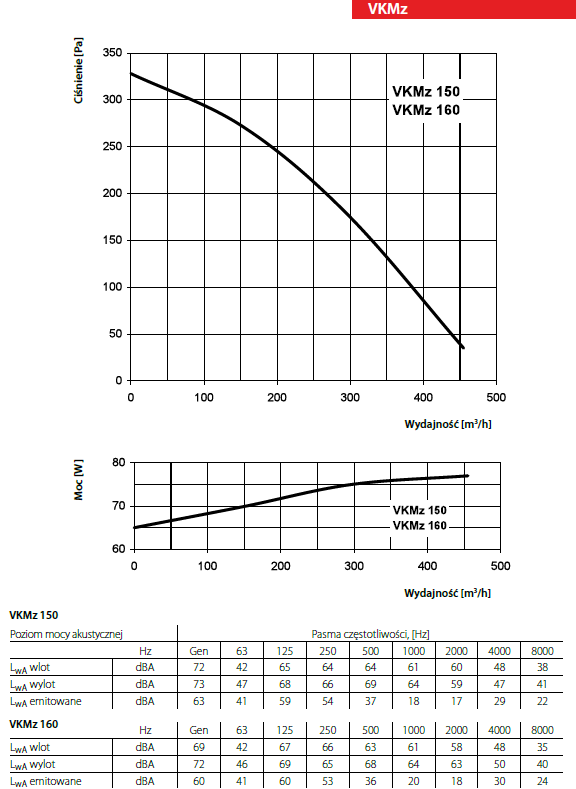

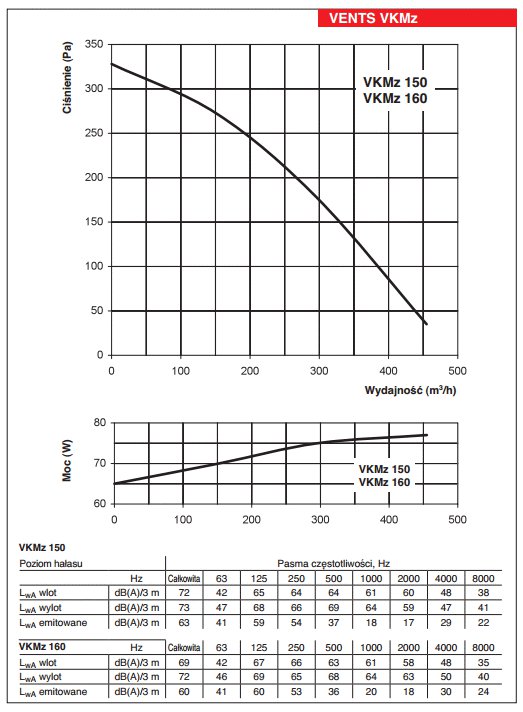

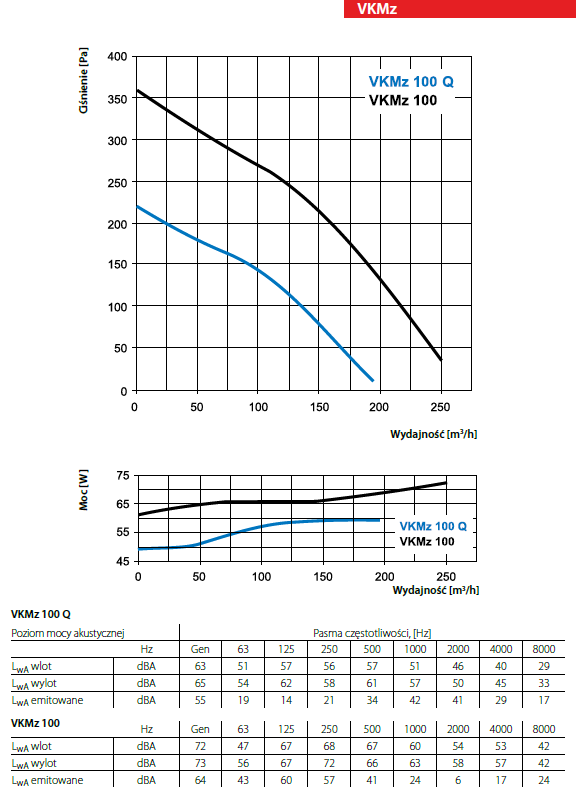

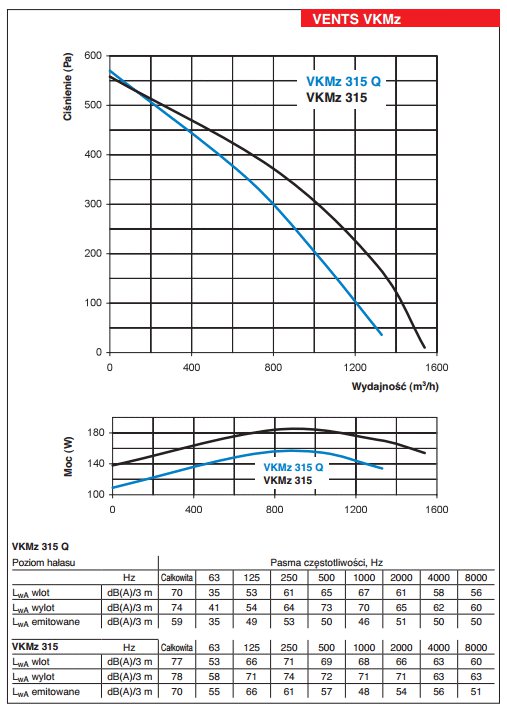

Charakterystyki
 |
 |
 |
 |
 |
 |

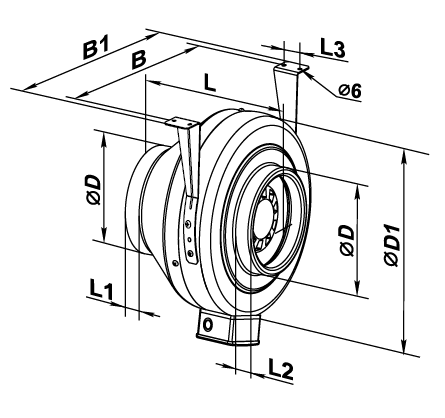

Wymiary
| Typ | Wymiary [mm] | Waga [kg] | |||||||
| ØD | ØD1 | B | B1 | L | L1 | L2 | L3 | ||
| VKMz 100 Q | 96 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,16 |
| VKMz 100 | 98 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,16 |
| VKMz125 Q | 123 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,16 |
| VKMz 125 | 123 | 237 | 253 | 293 | 202 | 23 | 22 | 30 | 3,16 |
| VKMz 150 | 148 | 278 | 294 | 334 | 200 | 25 | 23 | 30 | 3,42 |
| VKMz 160 | 158 | 278 | 294 | 334 | 200 | 25 | 23 | 30 | 3,44 |
| VKMz 200 Q | 198 | 332 | 340 | 380 | 245 | 25 | 29 | 40 | 5,43 |
| VKMz 200 | 198 | 332 | 340 | 380 | 245 | 25 | 29 | 40 | 5,43 |
| VKMz 250 Q | 249 | 332 | 340 | 380 | 213 | 25 | 29 | 40 | 5,25 |
| VKMz 250 | 249 | 332 | 340 | 380 | 213 | 25 | 29 | 40 | 5,25 |
| VKMz 315 Q | 313 | 402 | 410 | 450 | 308 | 33 | 55 | 40 | 6,57 |
| VKMz 315 | 313 | 402 | 410 | 450 | 308 | 33 | 55 | 40 | 6,57 |
