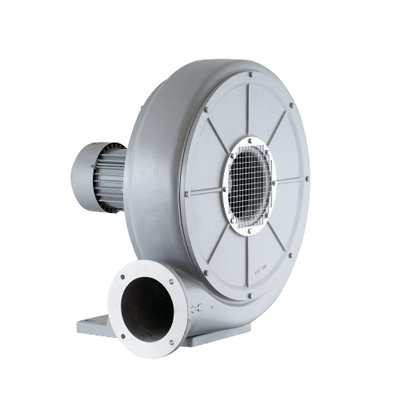

Wentylator promieniowy MBA

Wentylator promieniowy MBA

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania to:

• transport pneumatyczny,
• nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
• systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).

Konstrukcja:

• średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik nitowany z blachy aluminiowej z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1,
• obudowa odlewana z aluminium,
• osłona wlotu ocynkowana,

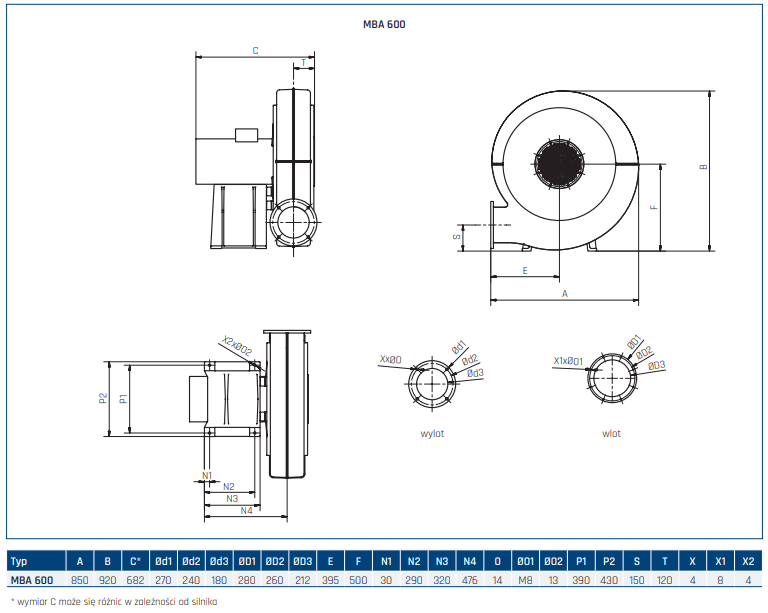

• podstawa pod silnik w modelu 600,
• wentylator malowany na kolor szary RAL 7042,
• maksymalna temperatura tłoczonego medium 800 C,
• temperatura otoczenia silnika od -200 C do +400 C,

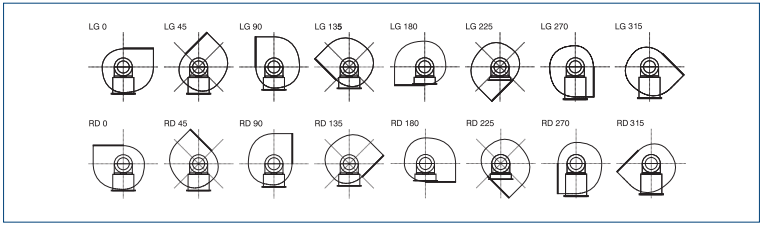

• figura LG270.

Silnik elektryczny:

• asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 1,5 kW),
• asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
• asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy 11 kW),
• klasa sprawności IE3 (od mocy 0,25 kW) lub IE2 (1,5 kW, 230V),
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe),
• do regulacji napięciowej (silniki jednofazowe o mocy od 0,37 do 0,75kW.

Wykonania specjalne:

• dowolna figura LG/RD,
• malowanie na kolor inny niż standardowy,
• wirnik z blachy stalowej ocynkowanej,
• wirnik z blachy stalowej nierdzewnej 1.4301,
• wirnik z blachy stalowej kwasoodpornej 1.4404,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• temperatura otoczenia silnika poniżej -200 C oraz powyżej +400 C.

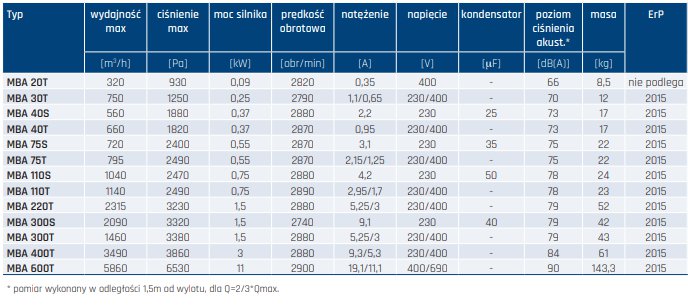

Dostępne warianty:

• MBA 30T LG270 230/400V 50HZ 0,25kW IE3
• MBA 40S LG270 230V 50HZ 0,37kW IE3
• MBA 40T LG270 230V 50HZ 0,37kW IE3
• MBA 75S LG270 230V 50HZ 0,55kW IE3
• MBA 75T LG270 230/400V 50HZ 0,55kW IE3
• MBA 110S LG270 230V 50HZ 0,75kW IE3
• MBA 110T LG270 230/400V 50HZ 0,75kW IE3
• MBA 220T LG270 230/400V 50HZ 1,5kW IE3
• MBA 300S LG270 230V 50HZ
• MBA 300T LG270 230/400V 50HZ 1,5kW IE3
• MBA 400T LG270 230/400V 50HZ 3,0kW IE3
• MBA 600T LG270 400V 50HZ 11,0kW IE3

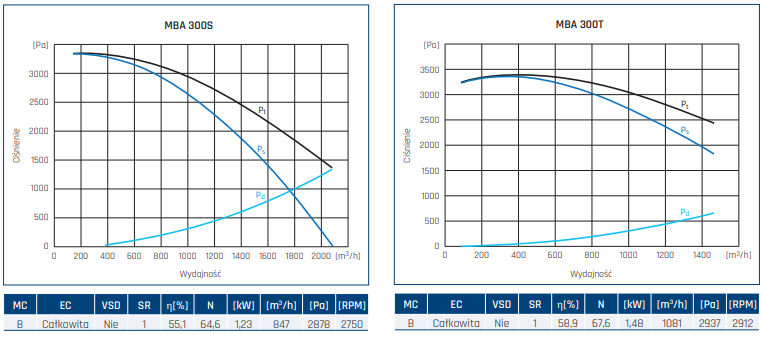

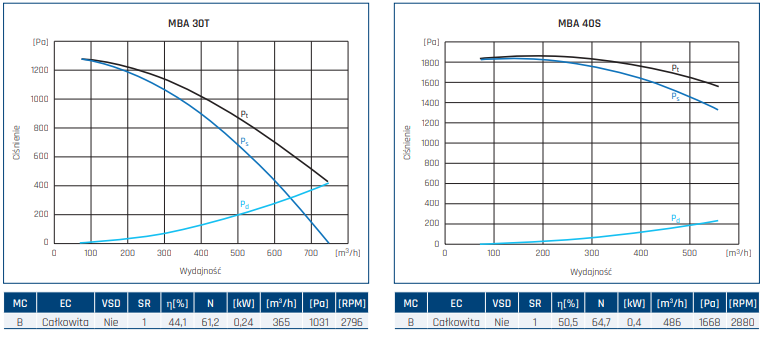

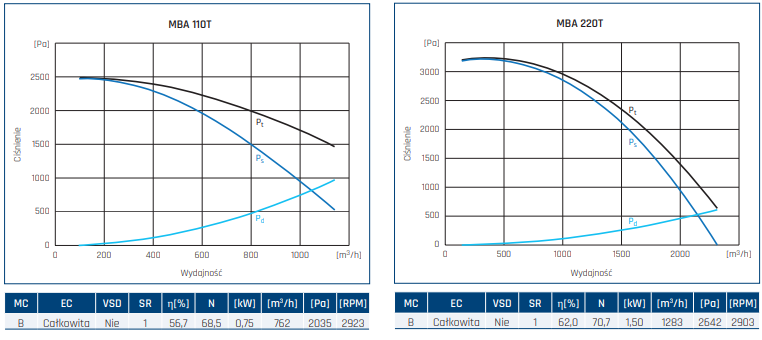

- p_t –ciśnienie całkowite

- p_s –ciśnienie statyczne

- p_d –ciśnienie dynamiczne

ErP

MC         Kategoria pomiarowa

EC          Kategoria sprawności

VSD       Regulacja prędkości

SR          Ilość biegów

η [%]      Sprawność

N            Współczynnik sprawności

[kW]      Pobór mocy

[m3 /h]  Wydajność

[Pa]        Ciśnienie statyczne/całkowite

[RPM]    Prędkość obrotowa
