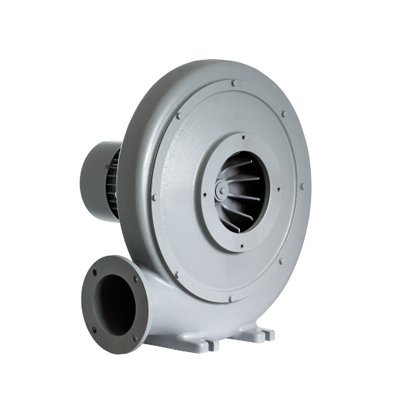

Wentylator promieniowy MPA

Wentylator promieniowy MPA

Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:

• odciągi miejscowe, osuszacze, układy suszenia,
• transport wiórów, trocin, granulatów,
• odciągi spalin samochodowych.

Konstrukcja:

• średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
• wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1 (w modelach do wielkości 290, w modelach od 350 i 600 wirnik spawany z blachy stalowej),
• obudowa odlewana ze stopu aluminium,
• podstawa pod silnik w modelu 600,
• siatka ocynkowana na wlocie w modelach 200 i 600,
• wentylator malowany na kolor szary RAL 7042,
• maksymalna temperatura tłoczonego medium 800 C,
• temperatura otoczenia silnika od -200 C do +400 C,

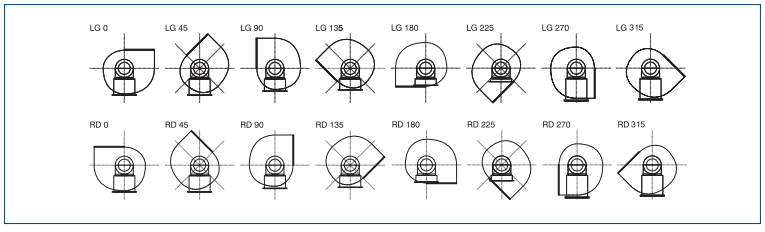

• figura LG270 (model 350 w figurze RD270).

Silnik elektryczny:

• asynchroniczny, jednofazowy 230V, 50Hz,
• asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz oraz 400/690V,
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe).

Wykonania specjalne:

• dowolna figura LG/RD (w modelach od 160 do 290),
• malowanie na kolor inny niż standardowy,
• malowanie w wyższej kategorii korozyjności,
• wirnik z blachy stalowej ocynkowanej,
• wirnik z blachy stalowej nierdzewnej 1.4301,
• wirnik z blachy stalowej kwasoodpornej 1.4404,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik jednofazowy przystosowany do regulacji napięciowej,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• uszczelnienie między obudową a silnikiem (simmering),
• maksymalna temperatura tłoczonego medium powyżej 800 C,
• temperatura otoczenia silnika poniżej -200 C oraz powyżej +400 C.

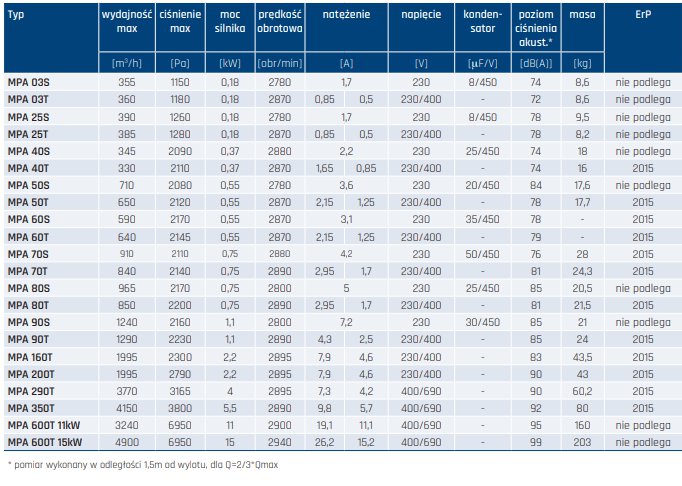

Dostępne warianty:

• MPA 03S LG270 230V 50HZ
• MPA 03T LG270 230/400V 50HZ IE3
• MPA 25S LG270 230V 50HZ
• MPA 25T LG270 230/400V 50HZ IE3
• MPA 40S LG270 230V 50HZ IE3
• MPA 40T LG270 230/400V 50HZ IE3
• MPA 50S LG270 230V 50HZ
• MPA 50T LG270 230/400V 50HZ
• MPA 50T LG270 230/400V 50HZ IE3
• MPA 60T SI LG 15,0kW 400/690V 50HZ PTC IE3
• MPA 60S 230V 50HZ IE3
• MPA 60T 230/400V 50HZ IE3
• MPA 70S 230V 50HZ IE3
• MPA 70T 230/400V 50HZ IE3
• MPA 80S LG270 230V 50HZ
• MPA 80T LG270 230/400V 50HZ IE3
• MPA 90S LG270 230V 50HZ
• MPA 90T LG270 230/400V 50HZ IE3
• MPA 160T LG270 230/400V 50HZ IE3
• MPA 200T LG270 400V 50HZ 2,2kW IE3
• MPA 290T LG270 400/690V 50HZ IE3
• MPA 350T SI RD270 400V 50HZ 5,5kW IE3
• MPA 350T SI RD270 400/690V 50HZ IE3
• MPA 600T SI LG 400V 50HZ 11,0kW IE3 PTC

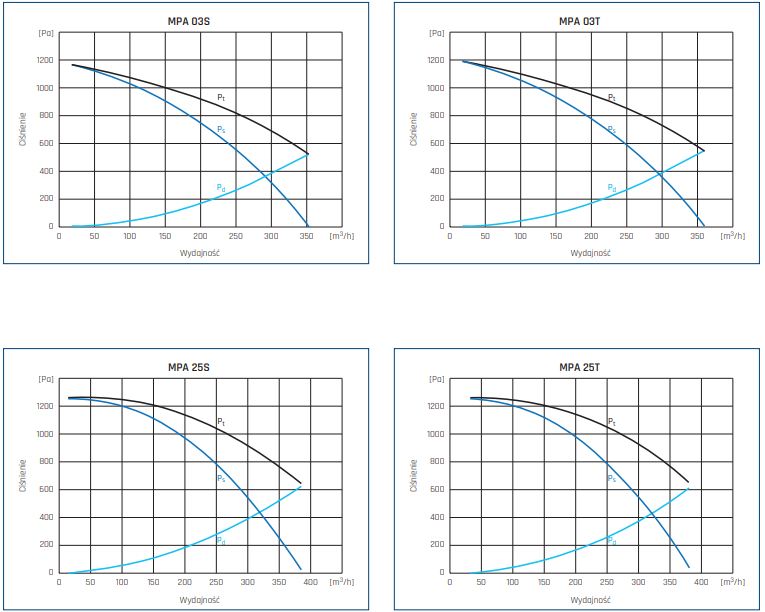

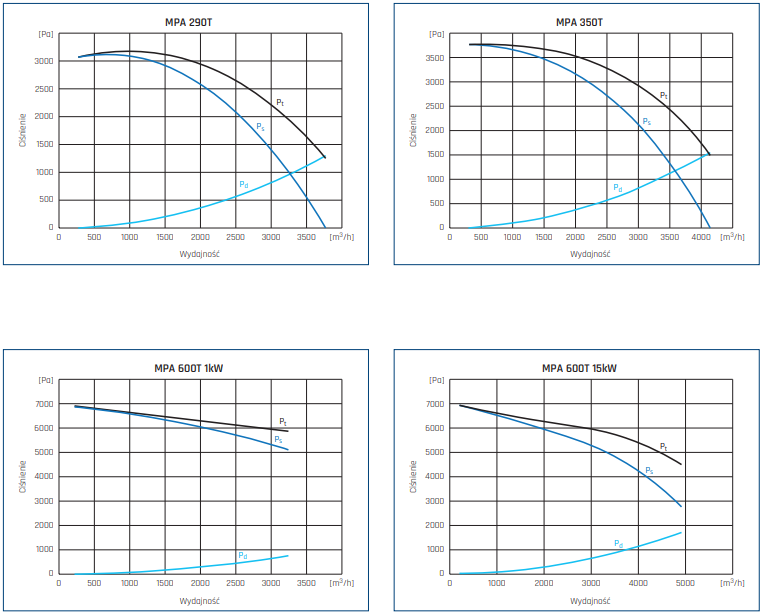

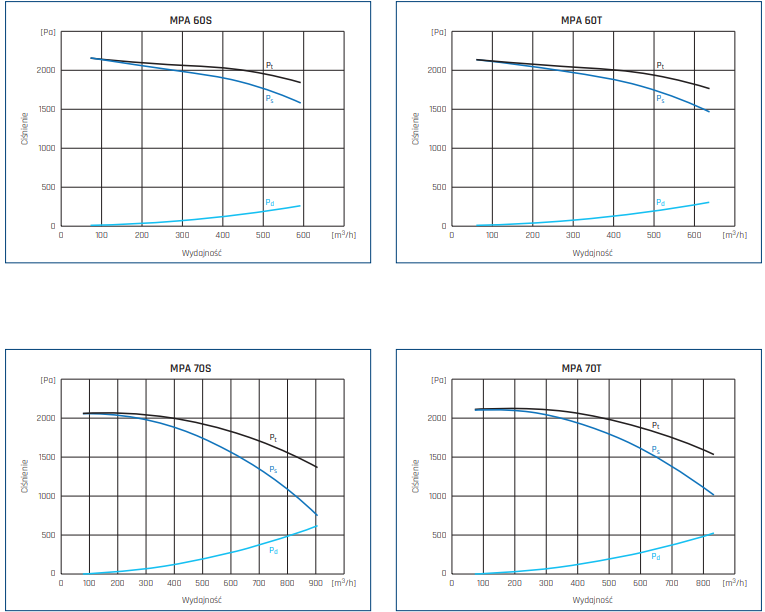

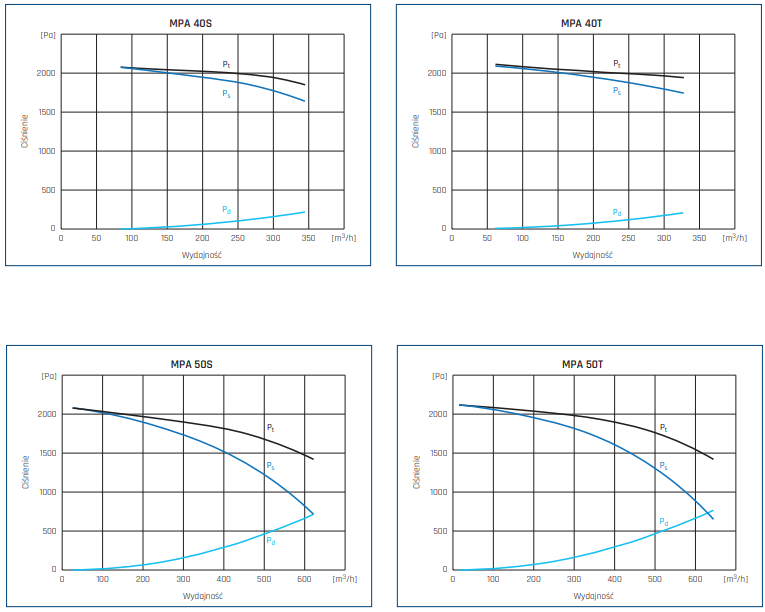

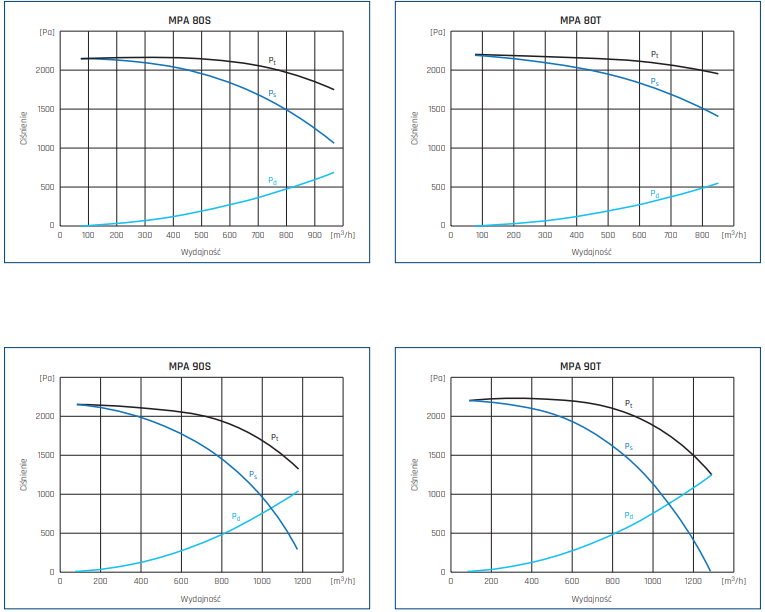

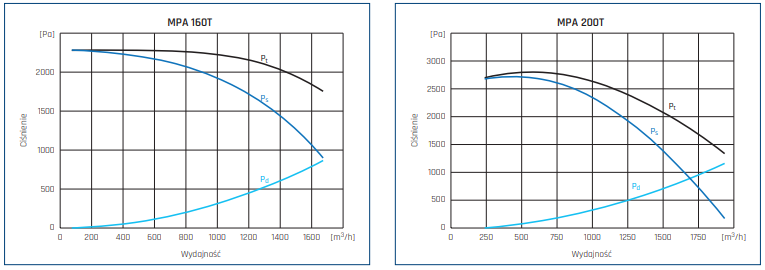

- p_t –ciśnienie całkowite

- p_s –ciśnienie statyczne

- p_d –ciśnienie dynamiczne

ErP

MC         Kategoria pomiarowa

EC          Kategoria sprawności

VSD       Regulacja prędkości

SR          Ilość biegów

η [%]      Sprawność

N            Współczynnik sprawności

[kW]      Pobór mocy

[m3 /h]  Wydajność

[Pa]        Ciśnienie statyczne/całkowite

[RPM]    Prędkość obrotowa
